Instrukcja obsługi podkaszarki elektrycznej Fieldmann FZS 2050-E

Szybki przewodnik po instrukcji obsługi podkaszarki elektrycznej Fieldmann FZS 2050-E. Dowiedz się, jak poprawnie złożyć urządzenie, bezpiecznie kosić trawę, wymieniać strunę oraz dbać o konserwację sprzętu.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Podkaszarka elektryczna Fieldmann FZS 2050-E o mocy 1400 W służy do przycinania trawy i chwastów. Instrukcja zawiera szczegółowe kroki montażu, zasady bezpiecznej obsługi, techniki koszenia oraz konserwacji. str. 1, 7, 16

Najważniejsze czynności

  • Montaż wału i osłony str. 8
  • Wymiana struny str. 9

Pierwsze uruchomienie

  • Sprawdzenie dokręcenia śrub i montażu osłony przed uruchomieniem. str. 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Nadmierne wibracje

Natychmiast zatrzymaj silnik i sprawdź montaż noża/głowicy.

str. 10

Konserwacja i reset

  • Czyszczenie urządzenia str. 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Moc 1400 W Příkon elektromotoru str. 16
Szerokość koszenia 42 cm Záběr sečení str. 16

Gdzie szukać w PDF

  • Opis urządzenia str. 7
  • Dane techniczne str. 16
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (4) Pokaż mniej
Ostrzeżenie dotyczące bezpiecznej odległości Strona 4 Schemat budowy podkaszarki Strona 7 Montaż głowicy strunowej Strona 8 Wymiana struny Strona 9

Najważniejsze informacje z instrukcji

Podkaszarka elektryczna Fieldmann FZS 2050-E to narzędzie ogrodowe o mocy 1400 W, przeznaczone do przycinania trawy i chwastów. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, używać odzieży ochronnej (okulary, rękawice, obuwie) i upewnić się, że w promieniu 15 metrów nie przebywają osoby postronne ani zwierzęta.

Ostrzeżenie dotyczące bezpiecznej odległości
Ostrzeżenie dotyczące bezpiecznej odległości

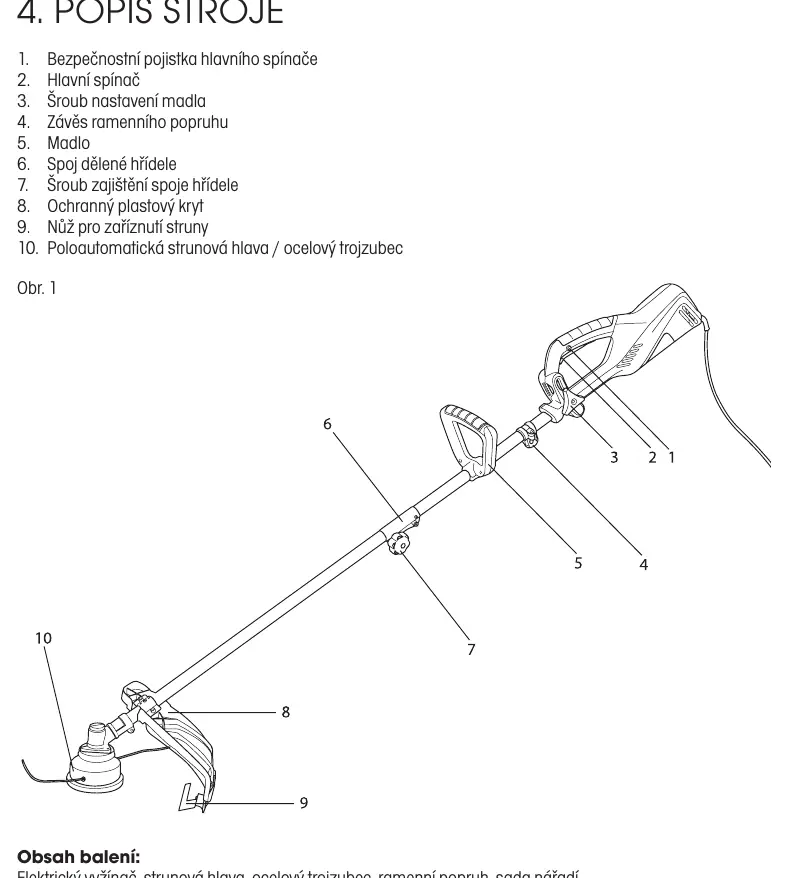

Opis urządzenia

Urządzenie składa się z następujących głównych elementów: bezpiecznik głównego włącznika, główny włącznik, regulowane madło, zawieszenie pasa naramiennego, dzielona hřídel (wał), osłona ochronna, nóż do przycinania struny oraz głowica strunowa lub ocelowy trojzubec (nóż metalowy).

Schemat budowy podkaszarki
Schemat budowy podkaszarki

Montaż

Montaż wału: Wsuń dolną część wału do górnej części, aż zatrzask wskoczy w otwór, a następnie dokręć śrubę zabezpieczającą.

Montaż głowicy strunowej
Montaż głowicy strunowej

Montaż osłony: Przymocuj osłonę ochronną do wału za pomocą dołączonych śrub.

Montaż głowicy strunowej: Zablokuj wał za pomocą klucza imbusowego (wkładając go w otwór w osłonie i wałku), a następnie nakręć głowicę zgodnie z ruchem wskazówek zegara (uwaga: gwint jest odwrotny).

Montaż noża metalowego: Postępuj podobnie jak przy głowicy, używając podkładek aretacyjnych i nakrętki zabezpieczającej zgodnie z instrukcją na stronie 10.

Uruchomienie i obsługa

Aby uruchomić podkaszarkę, najpierw naciśnij bezpiecznik głównego włącznika, a następnie główny włącznik. Urządzenie pracuje na maksymalnych obrotach. Aby wyłączyć silnik, zwolnij główny włącznik.

Techniki koszenia

Podczas koszenia głowicą strunową, struna wysuwa się automatycznie po lekkim uderzeniu głowicą o podłoże. Należy kosić powoli, przesuwając głowicę z prawej do lewej strony. Unikaj kontaktu struny z twardymi przedmiotami (płoty, kamienie, druty). W przypadku użycia noża metalowego, wykonuj ruchy wahadłowe w łuku.

Konserwacja

Regularnie czyść urządzenie wilgotną szmatką z delikatnym mydłem. Nie używaj myjek ciśnieniowych ani nie zanurzaj urządzenia w wodzie. Strunę przechowuj w chłodnym miejscu, najlepiej w plastikowym woreczku z odrobiną wody, aby zachowała elastyczność. Regularnie ostrz nóż do przycinania struny na osłonie.

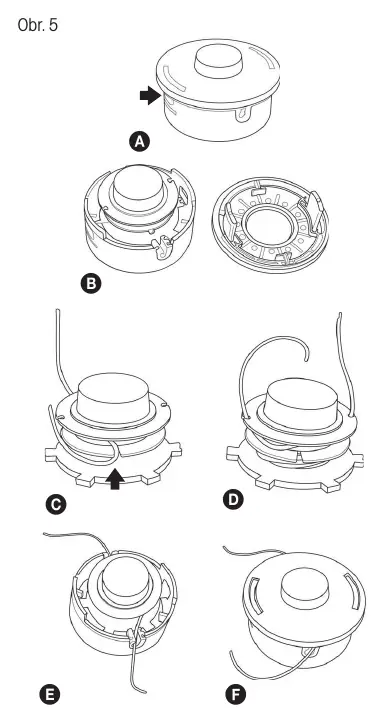

Wymiana struny
Wymiana struny

Dane techniczne

Urządzenie posiada silnik o mocy 1400 W, szerokość koszenia wynosi 42 cm, a prędkość obrotowa bez obciążenia to 10 000 obr./min. Waga urządzenia wynosi 6,0 kg.

Informacje o producencie

Fieldmann

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Nadmierne wibracje podczas pracy

Natychmiast zatrzymaj silnik. Sprawdź, czy nóż lub głowica są prawidłowo zamontowane i czy nie są uszkodzone.

Struna nie wysuwa się automatycznie

Upewnij się, że głowica jest czysta, a struna nie jest splątana wewnątrz cewki.

Przed użyciem

  • Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
  • Upewnij się, że osłona ochronna jest prawidłowo zamontowana.
  • Sprawdź, czy głowica tnąca lub nóż nie są uszkodzone.
  • Załóż okulary ochronne, rękawice i pełne obuwie.
  • Upewnij się, że w obszarze pracy nie ma osób postronnych.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Szerokość koszenia
42 cm - obszar, który urządzenie kosi przy jednym przejściu.
Prędkość bez obciążenia
10 000 obr./min - prędkość obrotowa głowicy tnącej.
Średnica struny
1,6 mm - zalecana średnica nylonowej struny.

Ilustracje i schematy

  • Rysunek 1: Schemat budowy podkaszarki z oznaczeniem elementów sterujących.
  • Rysunek 4: Instrukcja blokowania wału za pomocą klucza imbusowego przy montażu głowicy.
  • Rysunek 5: Procedura nawijania nowej struny na cewkę.

Zgodność modelu

  • Używaj wyłącznie oryginalnych części zamiennych i akcesoriów.
  • Nie używaj drutu ani struny zbrojonej drutem zamiast nylonowej żyłki.
