Instrukcja obsługi podkaszarki elektrycznej Fieldmann FZS 2030-E
Szybki przewodnik po instrukcji obsługi podkaszarki elektrycznej Fieldmann FZS 2030-E. Dowiedz się, jak złożyć urządzenie, wymieniać żyłkę, montować nóż oraz bezpiecznie kosić trawę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podkaszarka Fieldmann FZS 2030-E to elektryczne urządzenie o mocy 1200 W, przeznaczone do przycinania trawy. Wymaga montażu osłony, uchwytu oraz głowicy tnącej przed pierwszym użyciem. str. 1, 8, 17
Najważniejsze czynności
- Montaż wału str. 9
- Wymiana żyłki str. 10
Pierwsze uruchomienie
- Sprawdź dokręcenie wszystkich elementów montażowych. str. 11
- Upewnij się, że osłona jest poprawnie zamontowana. str. 11
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Nadmierne wibracje
Natychmiast zatrzymaj silnik i sprawdź montaż noża lub głowicy.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1200 W | Příkon elektromotoru | str. 17 |
| Zasięg cięcia | 38 cm | Záběr sečení | str. 17 |
Gdzie szukać w PDF
- Dane techniczne str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

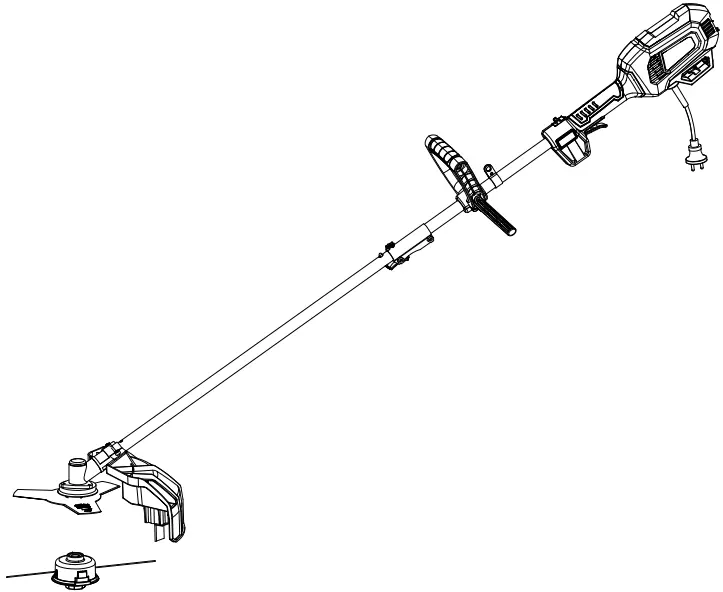

Podkaszarka elektryczna Fieldmann FZS 2030-E to urządzenie ogrodowe przeznaczone do przycinania trawy i chwastów. Przed rozpoczęciem pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Użytkownik musi nosić odzież ochronną, w tym okulary, rękawice, kask oraz obuwie ochronne. Należy zachować bezpieczną odległość co najmniej 15 metrów od osób postronnych i zwierząt podczas pracy.

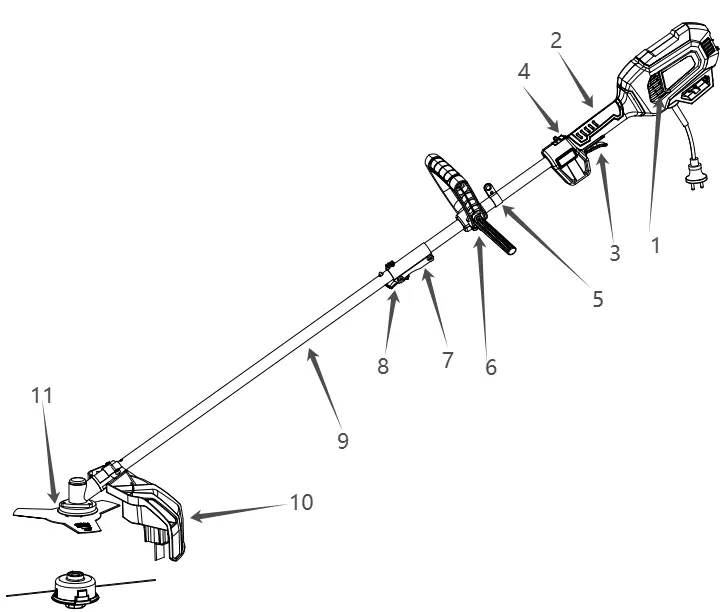

Opis urządzenia
Główne elementy podkaszarki obejmują:
- Silnik
- Główny uchwyt ze sterowaniem (włącznik, blokada)
- Uchwyt pomocniczy
- Wał (dzielony)
- Osłonę głowicy tnącej
- Głowicę z żyłką lub nóż tnący
Montaż
Montaż wału: Połącz obie części wału, wciskając przycisk blokady na dolnej części i wsuwając je w siebie, aż przycisk zatrzaśnie się w otworze. Dokręć śrubę mocującą.
Montaż osłony: Przymocuj osłonę do wału za pomocą dołączonych śrub.
Montaż głowicy tnącej lub noża: Zablokuj wał za pomocą dołączonego klucza imbusowego (wkładając go w otwór w osłonie i wałku). Następnie nakręć głowicę lub zamontuj nóż zgodnie z kolejnością podkładek i nakrętek zabezpieczających. Pamiętaj o dokręceniu nakrętki zabezpieczającej.
Obsługa
Uruchamianie: Aby uruchomić urządzenie, najpierw naciśnij blokadę włącznika, a następnie główny włącznik. Urządzenie pracuje na maksymalnych obrotach.
Techniki koszenia:
- Przycinanie trawy: Poruszaj głowicą z boku na bok, trzymając ją w odpowiednim kącie, aby odrzucać materiał od siebie.
- Koszenie krawędzi: Ustaw głowicę pod większym kątem, aby przycinać trawę wzdłuż chodników i ścieżek.
- Koszenie nożem: Wykonuj ruchy wahadłowe. Nie używaj noża do cięcia grubych krzewów (powyżej 12 mm średnicy).
Konserwacja
Wymiana żyłki: Aby wymienić żyłkę, ustaw strzałki na głowicy w jednej linii, wsuń żyłkę przez otwór i nawiń ją, obracając pokrętłem zgodnie z instrukcją. Używaj wyłącznie żyłki nylonowej o średnicy 1,6 mm.
Czyszczenie: Po każdym użyciu oczyść urządzenie z resztek trawy. Używaj wilgotnej szmatki i łagodnego mydła. Nie zanurzaj urządzenia w wodzie ani nie używaj myjek ciśnieniowych.
Dane techniczne
- Moc silnika: 1200 W
- Zasilanie: 230-240 V / 50 Hz
- Zasięg cięcia: 38 cm
- Średnica żyłki: 1,6 mm
- Waga: 4,3 kg
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Nadmierne wibracje podczas pracy
Natychmiast wyłącz silnik i sprawdź, czy nóż lub głowica są poprawnie zamontowane i dokręcone.
Żyłka nie wysuwa się automatycznie
Upewnij się, że używasz żyłki o średnicy 1,6 mm i że głowica nie jest zablokowana. Delikatnie uderz głowicą o podłoże podczas pracy.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że osłona jest poprawnie zamontowana.
- Sprawdź stan techniczny noża lub głowicy z żyłką.
- Załóż odzież ochronną (okulary, rękawice, obuwie).
- Upewnij się, że w obszarze pracy nie ma kamieni, drutów ani innych przeszkód.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zasięg cięcia
- 38 cm - szerokość obszaru koszenia.
- Średnica żyłki
- 1,6 mm - zalecana grubość żyłki nylonowej.
Ilustracje i schematy
- Montaż wału (Obr. 2)
- Montaż osłony (Obr. 3)
- Montaż głowicy tnącej (Obr. 4, 5)
- Wymiana żyłki (Obr. 6)
- Montaż noża (Obr. 7)
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych i akcesoriów.
- Nie używaj drutu ani żyłki zbrojonej drutem zamiast nylonowej.
