Instrukcja obsługi wkrętarki akumulatorowej Fieldmann FDS 10102-A
Szybki przewodnik po wkrętarce akumulatorowej Fieldmann FDS 10102-A. Dowiedz się, jak ładować urządzenie, wymieniać bity w obrotowym systemie głowicy oraz bezpiecznie obsługiwać narzędzie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wkrętarka akumulatorowa Fieldmann FDS 10102-A to kompaktowe narzędzie wyposażone w unikalny system głowicy z 6 bitami. Instrukcja obejmuje zasady bezpiecznego użytkowania, procedurę ładowania akumulatora oraz obsługę systemu wymiany końcówek. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest naładowane, a obszar roboczy jest uporządkowany i bezpieczny.

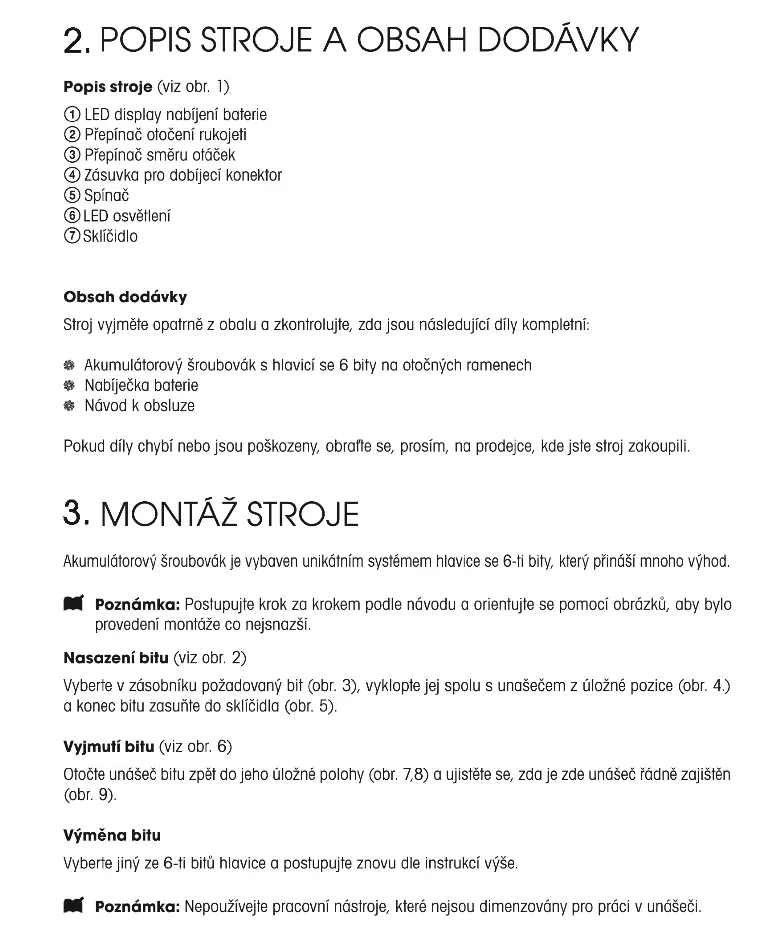

Opis urządzenia
Urządzenie składa się z następujących elementów:
- Wyświetlacz LED ładowania baterii
- Przełącznik obrotu rękojeści
- Przełącznik kierunku obrotów
- Gniazdo ładowania
- Włącznik
- Oświetlenie LED
- Uchwyt narzędziowy (głowica)
Montaż i wymiana bitów
Wkrętarka posiada obrotowy system głowicy:
- Wybierz żądany bit z zasobnika.
- Wyciągnij go wraz z uchwytem z pozycji spoczynkowej.
- Wsuń końcówkę bitu do uchwytu roboczego.
- Aby wyjąć bit, obróć uchwyt z powrotem do pozycji spoczynkowej i upewnij się, że jest prawidłowo zabezpieczony.
Ustawienia i obsługa
Rękojeść wkrętarki można ustawić w pozycji pistoletowej lub prostej, naciskając przełącznik obrotu rękojeści i obracając ją do momentu zatrzaśnięcia. Kierunek obrotów zmienia się za pomocą przełącznika: lewo (L) dla wkręcania, prawo (R) dla wykręcania.
Ładowanie
Podłącz adapter do gniazdka sieciowego (230 V ~ 50 Hz) oraz wtyczkę do gniazda w rękojeści. Czas ładowania wynosi od 3 do 5 godzin. Podczas ładowania świeci się czerwona kontrolka.
Bezpieczeństwo
- Używaj ochrony oczu i słuchu.
- Nie używaj urządzenia w miejscach zagrożonych wybuchem.
- Przechowuj narzędzie poza zasięgiem dzieci.
- Nie wystawiaj urządzenia na działanie wilgoci i nie zanurzaj w wodzie.
- W przypadku przerw w pracy zawsze odłączaj zasilanie.
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia po naciśnięciu włącznika
Sprawdź stan naładowania akumulatora; jeśli urządzenie było długo nieużywane, podłącz je do ładowania na 3-5 godzin.
Bit nie trzyma się w uchwycie
Upewnij się, że uchwyt głowicy został w pełni obrócony do pozycji roboczej i prawidłowo zablokowany.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami ładowarki (230V).
- Upewnij się, że obudowa wkrętarki i kabel ładowarki nie są uszkodzone.
- Załóż odzież ochronną, okulary i ochronniki słuchu.
- Upewnij się, że w miejscu pracy nie ma dzieci ani osób postronnych.
- Sprawdź, czy wybrany bit jest odpowiednio osadzony w głowicy.
Parametry w praktyce
- Czas ładowania
- 3-5 godzin
- Maksymalne obroty
- 180 obr./min
- Klasa ochrony
- Klasa II (podwójna izolacja)
Ilustracje i schematy

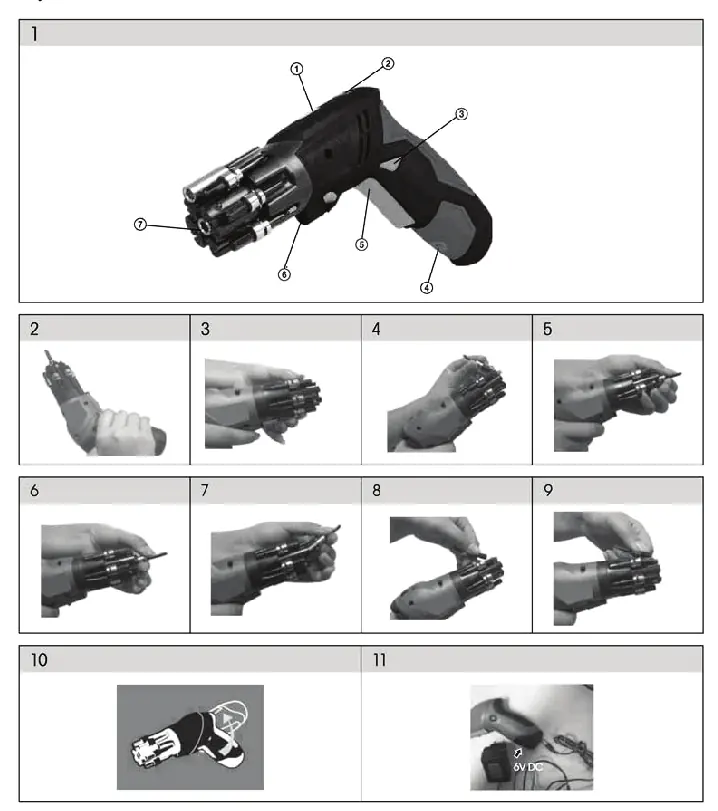

- Rysunek 1: Schemat budowy wkrętarki z numeracją elementów.
- Rysunki 2-9: Sekwencja kroków wymiany i montażu bitów w głowicy.
- Rysunek 10: Instrukcja zmiany kąta rękojeści.
- Rysunek 11: Sposób podłączenia ładowarki do urządzenia.

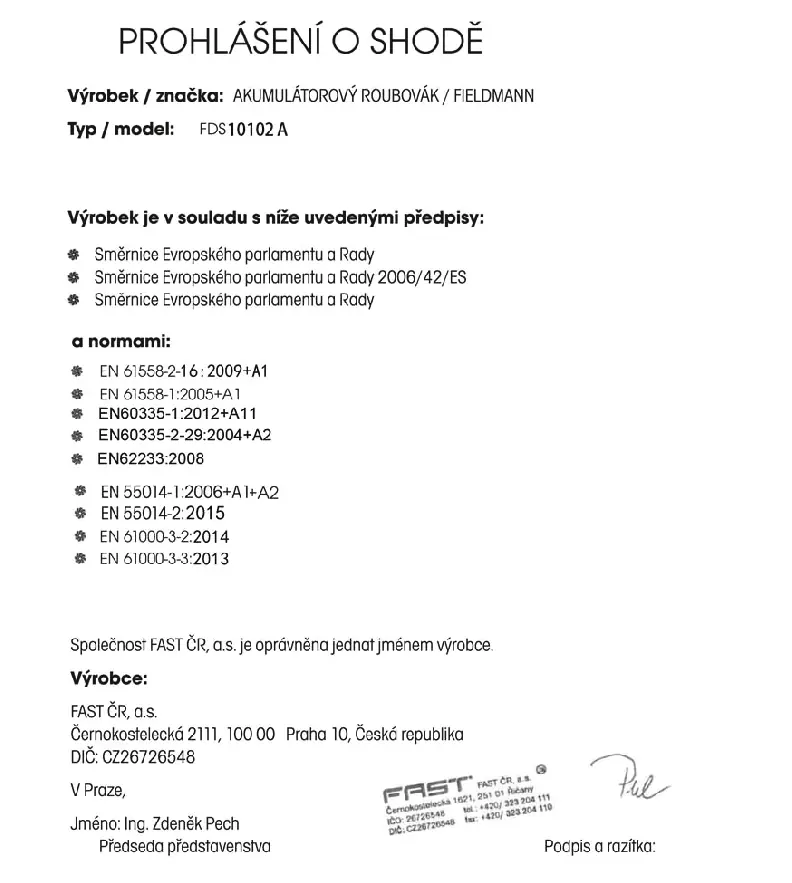

Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku domowego.
- Nie używać narzędzi nieprzystosowanych do pracy w tym typie uchwytu.
