Instrukcja obsługi reflektora LED Flash LED PAR 36 12W RGB
Poznaj funkcje i zasady bezpiecznej obsługi reflektora LED Flash LED PAR 36 12W RGB. Instrukcja zawiera schematy podłączenia DMX, konfigurację kanałów oraz wskazówki montażowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor LED PAR 36 12W RGB to urządzenie oświetleniowe przeznaczone do użytku profesjonalnego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem lub uszkodzenia urządzenia. Urządzenie nie powinno być podłączane do zewnętrznych ściemniaczy (dimmer pack).
Zasady bezpieczeństwa
- Maksymalna temperatura otoczenia wynosi 40°C.
- Nie należy patrzeć bezpośrednio w źródło światła podczas pracy urządzenia.
- W przypadku uszkodzenia obudowy lub przewodu zasilającego, należy zaprzestać użytkowania i skontaktować się z serwisem.
- Urządzenie musi być uziemione (przewód żółto-zielony).
- Nie wystawiać urządzenia na działanie deszczu lub wilgoci.

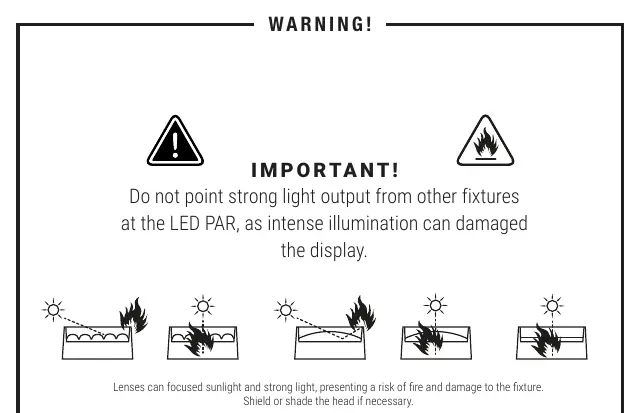

- Chronić soczewki przed bezpośrednim działaniem światła słonecznego, które może skupić się i spowodować pożar.
Instalacja
Urządzenie powinno być montowane przez wykwalifikowany personel. Podczas instalacji należy przestrzegać następujących zasad:
- Użyj otworów montażowych w uchwycie, aby trwale przymocować urządzenie.
- Konstrukcja nośna musi być w stanie utrzymać 10-krotność wagi urządzenia.
- Konieczne jest zastosowanie linki zabezpieczającej, która wytrzyma 12-krotność wagi urządzenia.
- Zapewnij odpowiednią wentylację, zachowując co najmniej 15 cm odstępu od najbliższych powierzchni.
Podłączenie
Urządzenie wyposażone jest w następujące interfejsy:
- DMX: Wejście/wyjście za pomocą gniazd XLR 3-pin lub 5-pin.
- Zasilanie: Złącze typu powerCON.
W przypadku ostatniego urządzenia w łańcuchu DMX, należy zastosować terminator (rezystor 120Ω wlutowany między pin 2 i 3 wtyczki XLR), aby uniknąć zakłóceń sygnału.

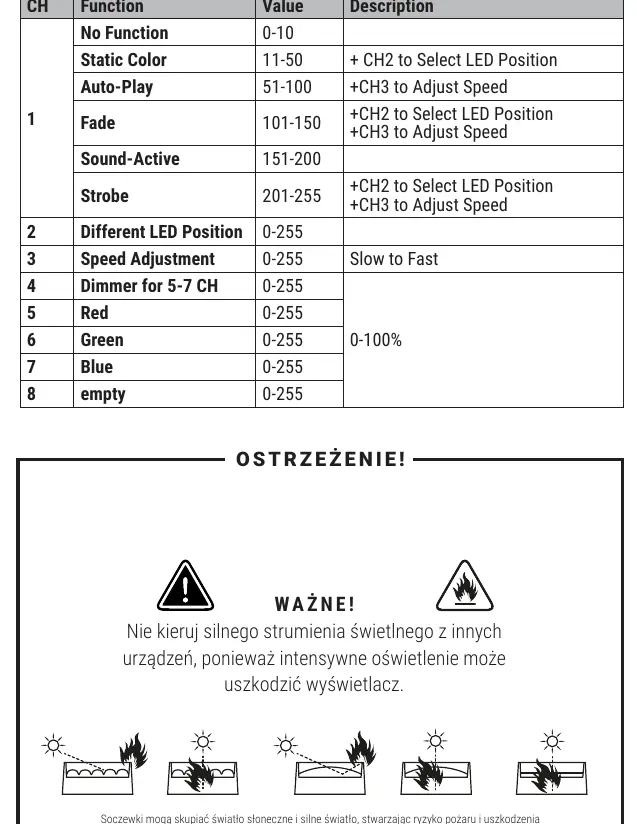

Tryby pracy i kanały DMX
Urządzenie oferuje różne tryby pracy, w tym DMX, Master/Slave, Static Color, Auto Program, Fade Mode, Sound Active oraz Strobe Mode. Szczegółowa konfiguracja kanałów DMX pozwala na sterowanie jasnością poszczególnych kolorów (RGB) oraz prędkością efektów.
Dane techniczne
- Źródło światła: 12 diod LED o mocy 3W każda.
- Zasilanie: AC 100V-240V, 50/60Hz.
- Pobór mocy: 40W.
- Waga netto: 0,6 kg.
- Wymiary: 12 x 12 x 8,9 cm.
Praktyczna pomoc
Typowe problemy
Urządzenie nie świeci
Sprawdź zasilanie, upewnij się, że przewód powerCON jest poprawnie wpięty i urządzenie nie jest podłączone do ściemniacza.
Brak reakcji na sygnał DMX
Sprawdź poprawność połączenia kabli XLR oraz czy na ostatnim urządzeniu w łańcuchu zastosowano terminator DMX.
Uszkodzenie przewodu
Nie naprawiaj samodzielnie. Wymiana lub naprawa musi zostać wykonana przez serwis producenta lub osobę z odpowiednimi uprawnieniami.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (100-240V).
- Upewnij się, że urządzenie jest prawidłowo uziemione.
- Sprawdź, czy obudowa nie posiada uszkodzeń mechanicznych.
- Upewnij się, że miejsce montażu wytrzyma 10-krotność wagi urządzenia.
- Zainstaluj linkę zabezpieczającą.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Parametry w praktyce
- Źródło światła
- 12 diod LED o mocy 3W każda, zapewniające mieszanie kolorów RGB.
- Złącze zasilania
- PowerCON, zapewniające bezpieczne i pewne połączenie zasilania.
Ilustracje i schematy
- Schemat połączeń DMX pokazuje sposób łączenia kontrolera z urządzeniami za pomocą kabli XLR.
- Schemat terminacji DMX wyjaśnia konieczność użycia rezystora 120Ω na ostatnim urządzeniu w łańcuchu.
Zgodność modelu
- Urządzenie nie może być podłączane do zewnętrznych ściemniaczy (dimmer pack).
- Wymaga stabilnego zasilania 100-240V 50/60Hz.
