Instrukcja obsługi głowicy ruchomej Flash Moving Head LED 150W Spot

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy urządzenia Flash Moving Head LED 150W Spot (Art No F7100770). Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, podłączenia sygnału DMX oraz konfiguracji kanałów sterowania. Urządzenie jest przeznaczone do profesjonalnych zastosowań oświetleniowych.

Bezpieczeństwo i ostrzeżenia

• Ostrzeżenie dotyczące silnika: Głowica posiada mocny silnik obrotu (pan). Nie włączaj zasilania, jeśli urządzenie nie jest bezpiecznie przymocowane do powierzchni lub konstrukcji nośnej, ponieważ reakcja na moment obrotowy może spowodować przesunięcie urządzenia.
• Montaż: Zawsze używaj dwóch zacisków typu half-coupler do zawieszenia urządzenia. Nie zawieszaj urządzenia na jednym zacisku. Każdy zacisk musi być zablokowany łącznikiem 1/4 obrotu (pełne 90 stopni).
• Ochrona soczewki: Nigdy nie wystawiaj przedniej soczewki na bezpośrednie działanie promieni słonecznych lub innych silnych źródeł światła, nawet przez kilka sekund. Skupione światło może spowodować pożar i uszkodzenie urządzenia.
• Serwis: W przypadku awarii nie naprawiaj urządzenia samodzielnie. Skontaktuj się z autoryzowanym serwisem.

Instalacja i montaż

Urządzenie należy montować za pomocą otworów śrubowych na wsporniku. Zawsze upewnij się, że konstrukcja nośna jest w stanie utrzymać ciężar 10-krotnie większy niż waga urządzenia. Obowiązkowe jest stosowanie linki bezpieczeństwa o wytrzymałości 12-krotnie większej niż waga urządzenia. Zapewnij odpowiednią wentylację, zachowując co najmniej 15 cm odstępu od ścian lub sufitu.

Podłączenie sygnału DMX i zasilania

Urządzenie wyposażone jest w złącza XLR 3-pin dla sygnału DMX oraz złącza powerCON dla zasilania. Połączenie DMX wykonuje się za pomocą kabla z wtyczkami XLR-żeński (wejście) i XLR-męski (wyjście). Na ostatnim urządzeniu w łańcuchu DMX należy zastosować terminator (rezystor 120 Ohm między pinami 2 i 3).

Specyfikacja techniczna

• Źródło światła: Ultra jasna dioda LED 150W
• Zakres ruchu: PAN 540°, TILT 270°
• Zasilanie: 110-240V AC, 50-60Hz
• Pobór mocy: 200W
• Waga: 12,4 kg
• Wymiary: 50 x 40 x 33 cm

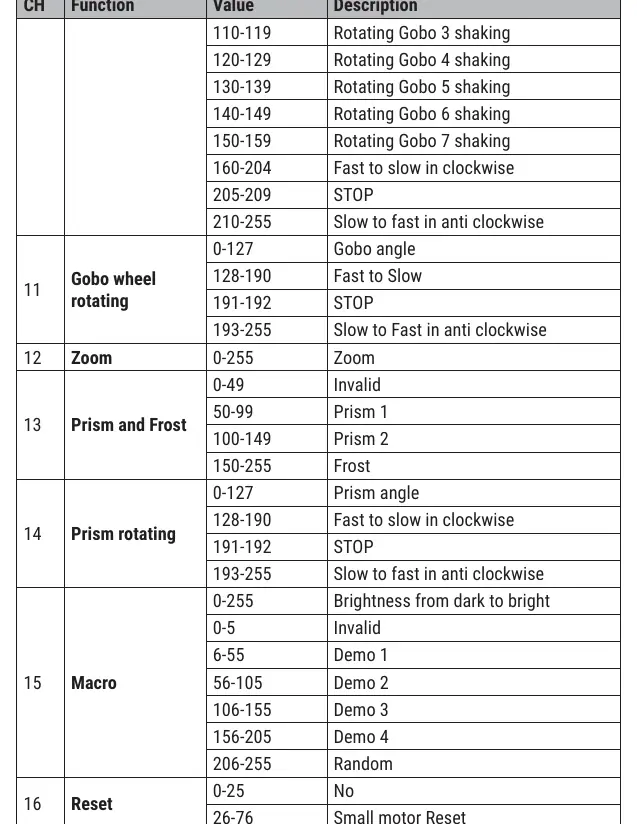

Konfiguracja kanałów DMX

Urządzenie pracuje w trybie 16-kanałowym. Kanały sterują funkcjami takimi jak: ściemnianie (dimmer), stroboskop, ruchy PAN/TILT, prędkość ruchu, koło kolorów (8 kolorów + open), koła gobo (stałe i rotacyjne), zoom, pryzmat, filtr frost oraz makra demo i resetowanie urządzenia.
