Wprowadzenie do modelu FMS 1:6 Jimny
FMS 1:6 Jimny to oficjalnie licencjonowany model RC, który wiernie odwzorowuje legendarny samochód terenowy. Konstrukcja oparta jest na metalowej ramie, podwoziu typu non-load bearing oraz zawieszeniu na resorach piórowych, co zapewnia realistyczne wrażenia z jazdy. Model wyposażony jest w szczegółowo odwzorowane wnętrze, w tym regulowaną przednią szybę, składane fotele oraz działający układ kierowniczy.
Nadajnik FS-G4P
Model sterowany jest za pomocą 4-kanałowego nadajnika FS-G4P, wykorzystującego technologię AFHDS 2.4GHz. Nadajnik posiada funkcje takie jak trymowanie kanałów, ustawianie punktów końcowych (D/R), tryb dla początkujących oraz możliwość przypisania funkcji do różnych kanałów.
Uruchomienie i obsługa
Przed rozpoczęciem jazdy należy zainstalować 4 baterie AA w nadajniku. Zawsze włączaj najpierw nadajnik, a następnie odbiornik w modelu. W przypadku utraty sygnału, model posiada funkcję Failsafe, którą należy skonfigurować ręcznie. Tryb dla początkujących ogranicza moc silnika do 50%, co jest idealne dla osób uczących się sterowania.
Konserwacja i bezpieczeństwo
Regularnie sprawdzaj stan połączeń elektrycznych oraz czystość modelu. Akumulator LiPo wymaga szczególnej uwagi: ładuj go wyłącznie na niepalnych powierzchniach, używając dedykowanej ładowarki i torby ochronnej. Nigdy nie pozostawiaj akumulatora w modelu podczas ładowania. Jeśli model nie będzie używany przez dłuższy czas, odłącz i wyjmij akumulator, aby zapobiec jego uszkodzeniu.
Rozwiązywanie problemów
W przypadku problemów z napędem, sprawdź połączenia kabli między silnikiem a regulatorem ESC. Jeśli model nie reaguje na gaz, upewnij się, że nadajnik jest poprawnie skalibrowany, a trymery ustawione w pozycji neutralnej. Wszelkie niepokojące dźwięki z przekładni mogą sugerować zbyt ciasne spasowanie kół zębatych, co wymaga korekty.
Informacje o producencie
FMS Model
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia akumulatora z ESC lub wymień uszkodzony włącznik.
Zamień miejscami dwa przewody silnika lub użyj funkcji rewersu kanału gazu w nadajniku.
Sprawdź ustawienia D/R, EPA i ATL w nadajniku, upewnij się, że są ustawione na 100%.
Użyj akumulatora o wyższej wydajności prądowej lub sprawdź płynność układu napędowego.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że wszystkie połączenia elektryczne są pewne.
- Sprawdź, czy nadajnik jest włączony przed odbiornikiem.
- Upewnij się, że trymery gazu są w pozycji neutralnej.
- Sprawdź, czy koła zębate nie są zbyt ciasno spasowane.
Parametry w praktyce
- Kąt natarcia
- 41 stopni
Ilustracje i schematy

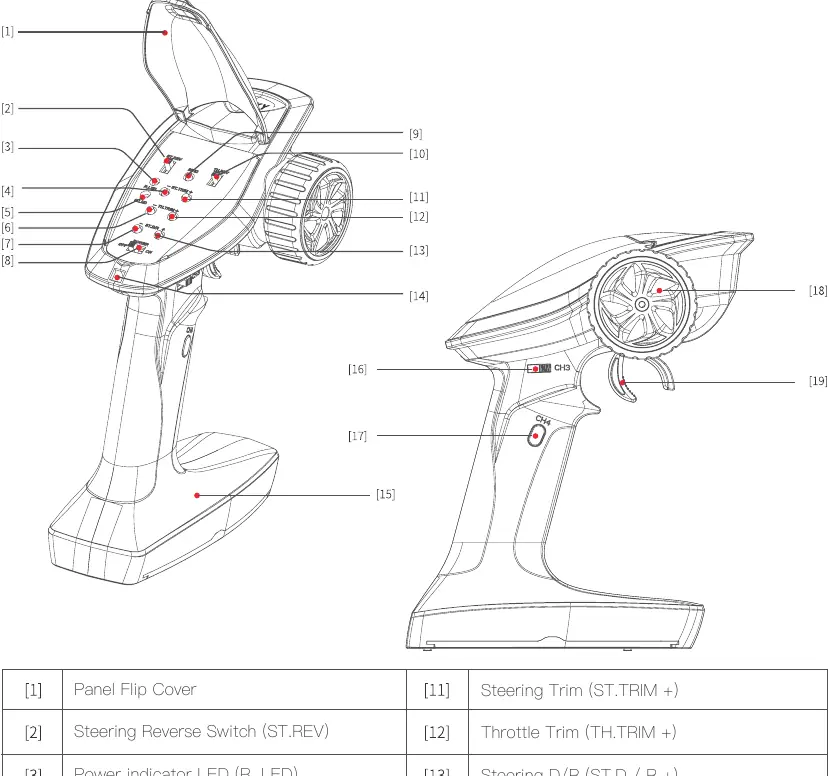

- Schemat nadajnika wskazuje rozmieszczenie przełączników trymowania, rewersów oraz przycisków funkcyjnych.
- Instrukcja montażu pokazuje instalację lusterek oraz pałąka ochronnego na karoserii.
- Schemat połączeń elektrycznych ilustruje podłączenie serwa, silnika i akumulatora do odbiornika.
- Rysunek przekładni wyjaśnia pojęcie luzu między zębnikiem a kołem odbiorczym.
Zgodność modelu
- Nadajnik FS-G4P jest kompatybilny z odbiornikiem FR-R4P.
- Model obsługuje akumulatory LiPo 2-3S lub NiMH 5-9 ogniw.
