Focal Utopia 6WM Car Audio Woofer - Instrukcja obsługi
Poznaj specyfikację techniczną oraz parametry głośnika niskotonowego Focal Utopia 6WM. Instrukcja zawiera rysunki techniczne, charakterystykę częstotliwościową oraz dane montażowe.
Spis treści
O produkcie Focal Utopia 6WM
Głośnik niskotonowy Focal Utopia 6WM to zaawansowane rozwiązanie audio klasy high-end, zaprojektowane z myślą o najbardziej wymagających użytkownikach systemów car audio. Produkt ten stanowi owoc wieloletniego doświadczenia firmy Focal w projektowaniu i produkcji przetworników dźwięku. Seria Utopia jest symbolem innowacji, łączącą w sobie zaawansowaną mechanikę, wyrafinowane materiały oraz dążenie do uzyskania jak najwierniejszego brzmienia.
Specyfikacja techniczna i parametry
Głośnik charakteryzuje się mocą nominalną 100W oraz mocą maksymalną 200W. Czułość urządzenia wynosi 91.5dB (2.83V/1m), a impedancja nominalna to 4 Ohm. Konstrukcja opiera się na membranie typu W oraz zawieszeniu wykonanym z butylu, co zapewnia trwałość i precyzję odtwarzania dźwięku. Średnica cewki wynosi 80mm, a jako materiał karkasu wykorzystano włókno szklane. Całość waży 1050g.
Wartości parametrów Thiele-Small dla modelu 6WM są kluczowe dla projektowania obudów i optymalizacji systemu audio:
- Rdc: 2.7 Ohm
- Fs: 70Hz
- Mms: 14.5g
- Cms: 0.36mm/N
- Vas: 8.5l
- Qts: 0.79
- Qes: 0.86
- Qms: 10.5
- Bxl: 4.4N/A
- Sd: 132.7cm2
- SPL: 89.3dB
- Xmax: 5.5mm
Charakterystyka częstotliwościowa i montaż

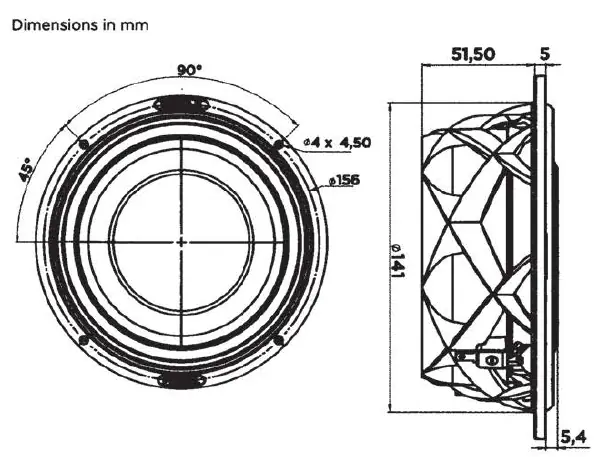

Dokumentacja zawiera szczegółowy rysunek mechaniczny z wymiarami w milimetrach, co ułatwia proces instalacji w pojeździe. Wykres odpowiedzi częstotliwościowej przedstawia zachowanie głośnika w zakresie od 10Hz do 20kHz, uwzględniając zarówno charakterystykę pod kątem 0 stopni, jak i 30 stopni, co pozwala na lepsze zrozumienie dyspersji dźwięku wewnątrz kabiny samochodu. Impedancja głośnika jest stabilna w szerokim zakresie pasma, co ułatwia współpracę z wysokiej klasy wzmacniaczami.
Bezpieczeństwo i utylizacja
Produkty Focal są projektowane z myślą o długotrwałej eksploatacji. W przypadku zakończenia okresu użytkowania, urządzenie powinno zostać poddane odpowiedniej utylizacji zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego. Symbol przekreślonego kosza na śmieci na produkcie wskazuje na konieczność selektywnej zbiórki odpadów elektrycznych i elektronicznych. Należy unikać narażania głośnika na ekstremalne warunki wilgotnościowe lub mechaniczne uszkodzenia membrany, które mogą wpłynąć na jakość dźwięku.
Informacje o producencie
Focal
Praktyczna pomoc
Przed użyciem
- Sprawdź zgodność impedancji głośnika z wyjściem wzmacniacza (4 Ohm).
- Upewnij się, że miejsce montażu zapewnia odpowiednią przestrzeń dla głębokości montażowej 51.5mm.
- Zweryfikuj stabilność powierzchni montażowej, aby uniknąć niepożądanych wibracji.
- Użyj odpowiedniego okablowania o przekroju dostosowanym do mocy 100W RMS.
Parametry w praktyce
- Nominal power
- Moc ciągła, z jaką głośnik może pracować bez ryzyka uszkodzenia.
Ilustracje i schematy
- Rysunek mechaniczny przedstawia średnicę zewnętrzną 156mm oraz rozstaw otworów montażowych.
- Głębokość montażowa wynosi 51.5mm.
- Wykres częstotliwości pokazuje spadek efektywności powyżej 3kHz przy odsłuchu pod kątem 30 stopni.
Zgodność modelu
- Głośnik wymaga wzmacniacza stabilnego przy obciążeniu 4 Ohm.
- Zalecane jest stosowanie zwrotnic aktywnych lub pasywnych w celu ochrony głośnika przed zbyt niskimi częstotliwościami.
