Przewodnik techniczny skrzyń biegów Ford 10R80, 10R100 i 10R60
Szczegółowy przewodnik techniczny dotyczący skrzyń biegów Ford 10R80, 10R100 i 10R60. Dokument zawiera informacje o doborze dawców, konfiguracji sprzęgieł, identyfikacji korpusów zaworów oraz funkcjach sterowania, niezbędne przy swapach i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi techniczne kompendium wiedzy na temat skrzyń biegów Ford 10R80, 10R100 oraz 10R60. Przewodnik skupia się na aspektach kompatybilności, doborze odpowiednich jednostek dawców dla swapów silnikowych, konfiguracji sprzęgieł oraz identyfikacji korpusów zaworów. Informacje te są kluczowe dla mechaników i entuzjastów modyfikacji pojazdów.
Dobór skrzyni biegów
Wybór odpowiedniej skrzyni biegów zależy od silnika oraz zastosowania pojazdu. Dokument przedstawia rekomendacje dla jednostek takich jak Godzilla, Coyote, 4.6L/5.4L Modular oraz Small Block Ford. Kluczowe czynniki to dostępność adapterów, wytrzymałość (np. 10R100 dla 6.8L i 7.3L) oraz konieczność konwersji sterowania z E-Shift na M-Shift w nowszych jednostkach F150.
Konfiguracja sprzęgieł
Liczba płytek ciernych sprzęgła różni się w zależności od modelu skrzyni i jej przeznaczenia. Dokument zawiera zestawienie ilości płytek dla sprzęgieł A-F w modelach 10R80 (różne warianty 2.3L, 3.3L) oraz 10R60. Wartości te pozwalają ocenić wytrzymałość danej konfiguracji.
Identyfikacja korpusów zaworów
Identyfikacja typu korpusu zaworów jest możliwa dzięki wzorom nacięć na płytce separacyjnej. Dokument zawiera tabelę zastosowań przypisującą typy (A, C, D, E, F, J, K) do konkretnych lat produkcji i linii pojazdów (Mustang, F150, Super Duty, Bronco, Ranger, Expedition, Transit, Explorer). Należy pamiętać, że numery części serwisowych różnią się od numerów inżynieryjnych wybitych na częściach.
Funkcje korpusu zaworów
Zrozumienie funkcji poszczególnych elementów korpusu zaworów jest niezbędne do prawidłowej pracy skrzyni:
- Manual Shift (M-Shift): Obsługuje tradycyjne wybieraki z linką lub cięgłem.
- Electronic Shift (E-Shift): Wymaga elektronicznego modułu sterującego CAN bus; w niektórych przypadkach możliwa konwersja na M-Shift.
- Gain Control Valve: Redukuje zakres ciśnienia regulatorów sprzęgła D i E; w nowszych modelach Forda wyeliminowany.
- TCC Damper: Tłumik drgań sprzęgła hydrokinetycznego.
- Thermal Bypass Valve: Zawór obejściowy chłodnicy, przyspiesza rozgrzewanie skrzyni (głównie w Mustangach 2018-2023).
- Engine Start-Stop: Funkcja obecna w większości 10R80/10R60, wymagana w aplikacjach OEM.
Praktyczna pomoc
Typowe problemy
Brak adapterów dla silników 2.3L EcoBoost 4-cylindrowych
Skrzynie te są obecnie użyteczne tylko z innymi silnikami 4-cylindrowymi EcoBoost i Duratech (2.0L, 2.5L).
Konieczność konwersji E-Shift na M-Shift
Jednostki F150 z 2021 roku i nowsze wymagają konwersji E-Shift na M-Shift przy użyciu zestawu części, aby współpracować z tradycyjnymi wybierakami.
Ryzyko błędów przy użyciu niewłaściwego korpusu zaworów
W aplikacjach OEM należy bezwzględnie stosować typ korpusu zaworów zgodny z danym pojazdem, aby uniknąć kodów błędów.
Przed użyciem
- Zidentyfikuj kod modelu skrzyni (10R80, 10R100, 10R60).
- Sprawdź rok produkcji i model pojazdu dawcy.
- Zweryfikuj typ korpusu zaworów (A-K) na podstawie wzoru nacięć na płytce separacyjnej.
- Upewnij się, czy wymagana jest konwersja E-Shift na M-Shift dla Twojego projektu.
- Sprawdź, czy silnik wymaga specjalnego adaptera (np. dla EcoBoost V6).
Parametry w praktyce
- Thermal Bypass
- Zawór obejściowy chłodnicy, przyspiesza rozgrzewanie płynu.
Ilustracje i schematy
- Tabela doboru dawców: silnik vs. najlepszy wybór skrzyni.
- Tabela ilości płytek ciernych sprzęgła dla różnych konfiguracji.

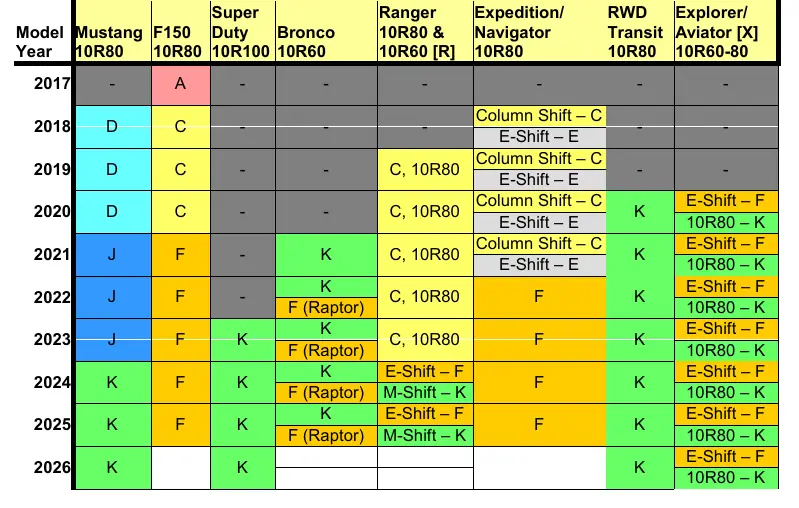

- Tabela zastosowań korpusów zaworów wg roku i modelu pojazdu.

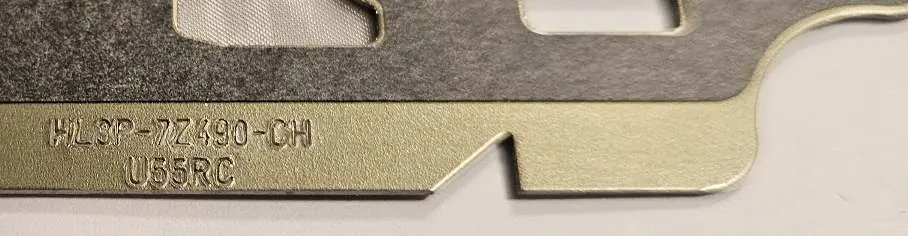

- Wzory nacięć płytek separacyjnych do identyfikacji typu korpusu.
Zgodność modelu
- 10R140 i 10R80MHT (hybrydowe) używają unikalnych korpusów zaworów, niekompatybilnych z innymi.
- Quick 10 nie wspiera obecnie 10R100 i 10R60 (stan na grudzień 2025).
- Rangers używają 10R80 do 2023 r. i 10R60 od 2024 r.
