Instrukcja obsługi kamery termowizyjnej z gimbalem Foxtech Bi-Focus

Najważniejsze informacje

Foxtech Bi-Focus to 3-osiowy gimbal stabilizowany z kamerą z 10-krotnym zoomem optycznym oraz kamerą termowizyjną o rozdzielczości 320x240. Urządzenie jest przeznaczone do zastosowań takich jak inspekcje linii energetycznych, poszukiwania, ratownictwo i ochrona upraw. Przed użyciem należy upewnić się, że napięcie zasilania mieści się w zakresie 3S-6S (DC 12V-26V) oraz że urządzenie jest poprawnie zamontowane i podłączone.

Opis urządzenia

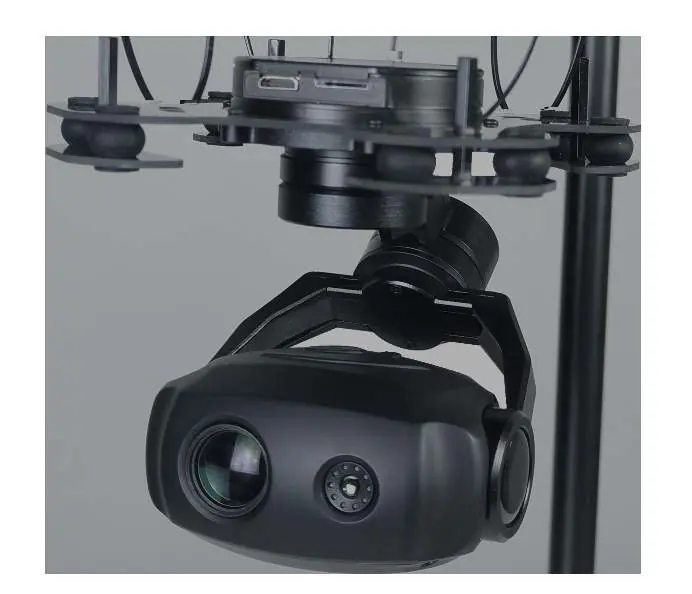

System składa się z modułu termowizyjnego, modułu światła widzialnego z zoomem oraz stabilizowanego gimbala. Urządzenie obsługuje wyjście wideo HDMI 1080P 60fps, zapis na kartę TF oraz zaawansowane funkcje przetwarzania obrazu, takie jak obraz w obrazie (PIP) i pomiar temperatury.

Instalacja i podłączenie

Urządzenie posiada 8-pinowe gniazdo obsługujące zasilanie, komunikację (SBUS/Serial), wideo HDMI oraz kartę TF. USB służy do debugowania parametrów stabilizacji. Należy zachować szczególną ostrożność przy podłączaniu zasilania i definicji interfejsu po stronie drona.

Obsługa i sterowanie

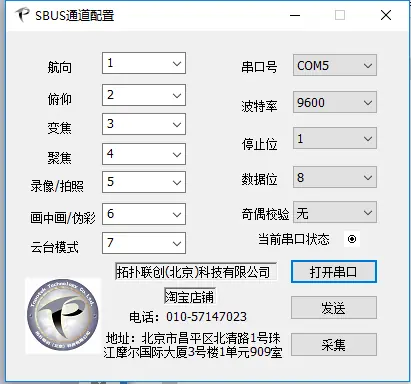

Gimbalem można sterować za pomocą komend szeregowych, IBUS lub SBUS. Dostępne są tryby pracy takie jak: powrót do centrum, blokada YAW, śledzenie YAW oraz kontrola postawy. Prędkość obrotu gimbala jest adaptacyjna w zależności od trybu prędkości i zoomu kamery.

Tryby pracy i funkcje

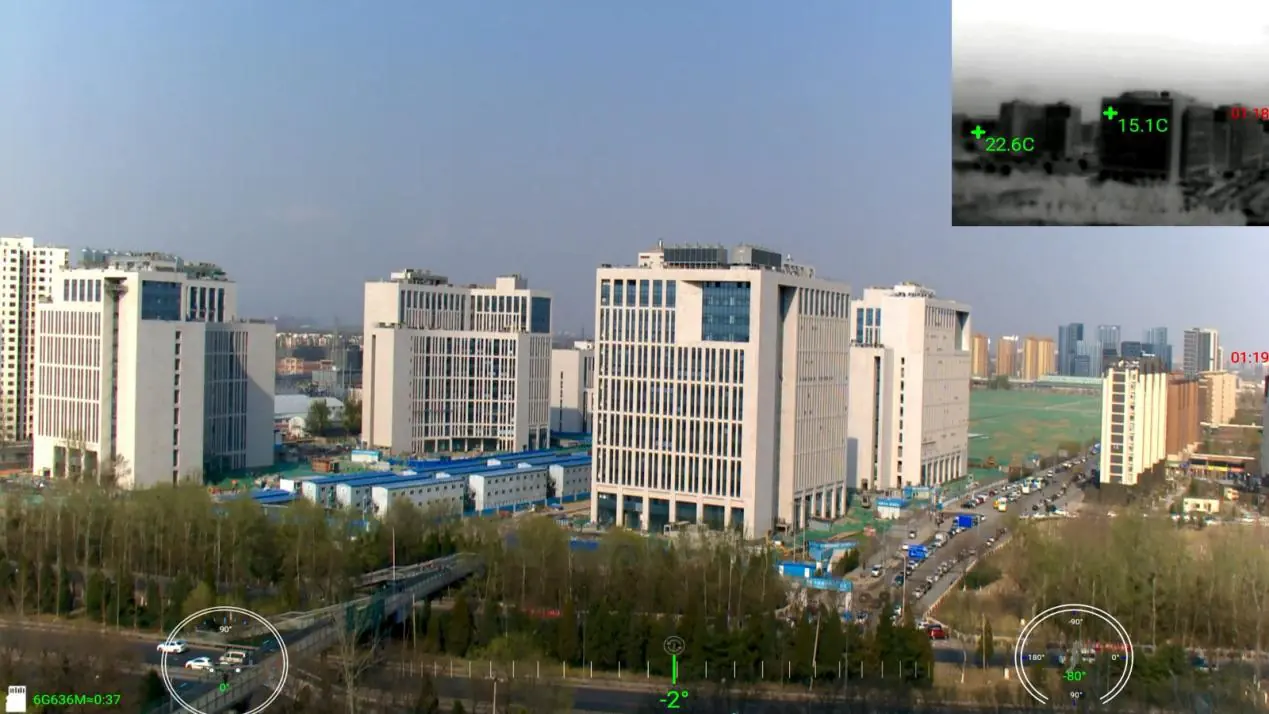

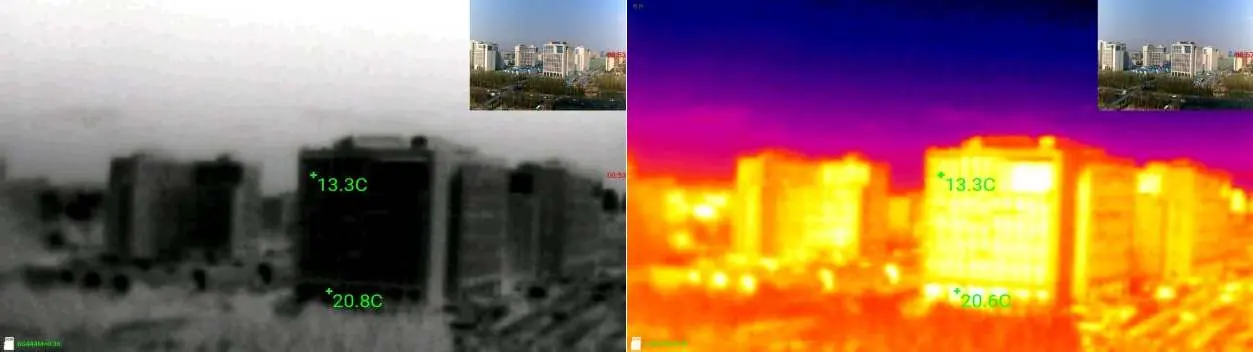

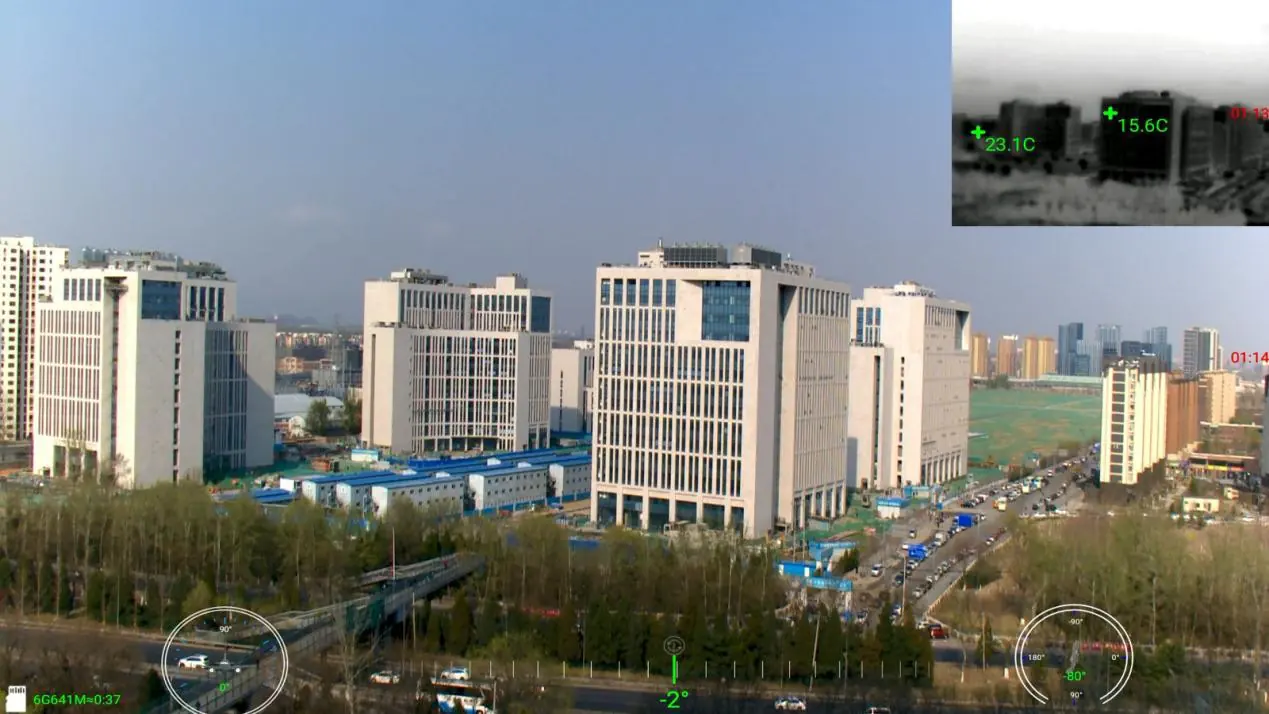

Urządzenie wspiera 5 trybów wyświetlania obrazu (PIP), w tym pojedynczy obraz, obraz w obrazie oraz dzielony ekran. Dostępne jest 10 wzorów pseudo-kolorów dla obrazu termowizyjnego, które można przełączać za pomocą SBUS, portu szeregowego lub sterowania na podczerwień.

Konserwacja i przechowywanie

Po użyciu należy wyłączyć zasilanie i zdemontować gimbal z drona. Soczewkę należy czyścić specjalną ściereczką, unikając rozpuszczalników chemicznych. W przypadku długiego przechowywania, urządzenie powinno być przechowywane w suchym, wentylowanym miejscu w temperaturze od -20°C do +65°C. Zaleca się okresowe sprawdzanie funkcji urządzenia (raz na tydzień przy długim nieużywaniu).

Rozwiązywanie problemów

W przypadku problemów z kontrolą gimbala, należy sprawdzić protokół komunikacji i definicję sygnału. Jeśli występuje brak obrazu lub brak reakcji, należy sprawdzić stan kabla dokującego. Rozmazany obraz zazwyczaj wymaga ponownego ustawienia ostrości lub wyczyszczenia soczewki.

Dane techniczne

• Napięcie zasilania: 3S-6S (DC 12V-26V)
• Moc: Dynamiczna 12W
• Wyjście wideo: HDMI 1080P 60FPS
• Karta pamięci: 16G-128G class 10 TF
• Zakres pracy: -10°C do +45°C
• Waga: 633g
