Instrukcja obsługi systemu pomiaru temperatury Digital Watchdog E.S.T.

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję instalacji i konfiguracji systemu Digital Watchdog E.S.T. (Elevated Skin Temperature System). System służy do monitorowania temperatury powierzchni skóry. Wymaga poprawnej konfiguracji sieciowej, odpowiedniego ustawienia kamery względem urządzenia Blackbody oraz stabilnych warunków środowiskowych. Oprogramowanie jest kompatybilne wyłącznie z systemem Windows 10.

Zawartość zestawu

• DW-ESTS (Kompletny zestaw): Kamera, Blackbody, oświetlacz LED, 2 statywy, 2 zasilacze, kabel LAN, skrócona instrukcja.
• DW-ESTCAM (Tylko kamera): Kamera, oświetlacz LED, zasilacz, skrócona instrukcja.
• DW-ESTBLKB (Tylko Blackbody): Blackbody, zasilacz, skrócona instrukcja.

Podłączenie kamery

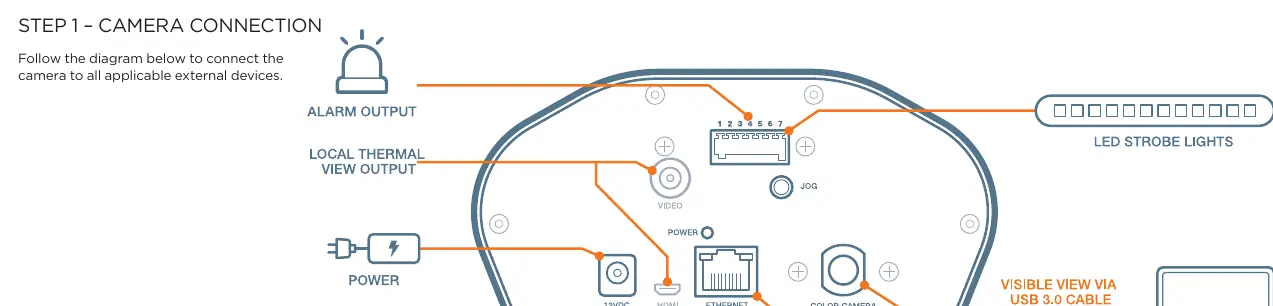

Podłącz kamerę do urządzeń zewnętrznych zgodnie ze schematem:

• Podłącz zasilanie 12VDC.
• Podłącz kabel Ethernet do komputera monitorującego.
• Podłącz wyjście wideo (opcjonalnie).
• Podłącz oświetlacz LED (stroboskop).
• Zainstaluj urządzenie Blackbody w odległości 9.8-14.7ft (zalecane 10ft) od kamery i podłącz je do zasilania.

Instalacja oprogramowania i konfiguracja sieci

1. Pobierz oprogramowanie ze strony digital-watchdog.com, wyszukując "EST software".
2. Po podłączeniu kamery do komputera, domyślne ustawienia to: adres IP 169.254.100.100 oraz maska podsieci 255.255.0.0.
3. Otwórz okno uruchamiania (Windows+R), wpisz "ncpa.cpl" i naciśnij Enter.
4. Kliknij prawym przyciskiem myszy na "Ethernet" i wybierz "Właściwości".
5. Kliknij dwukrotnie "Protokół internetowy w wersji 4 (TCP/IPv4)".
6. Ustaw adres IP komputera tak, aby nie kolidował z kamerą (zakres 169.254.100.1 - 169.254.100.254) i ustaw maskę podsieci na 255.255.0.0.

Konfiguracja stacji pomiarowej

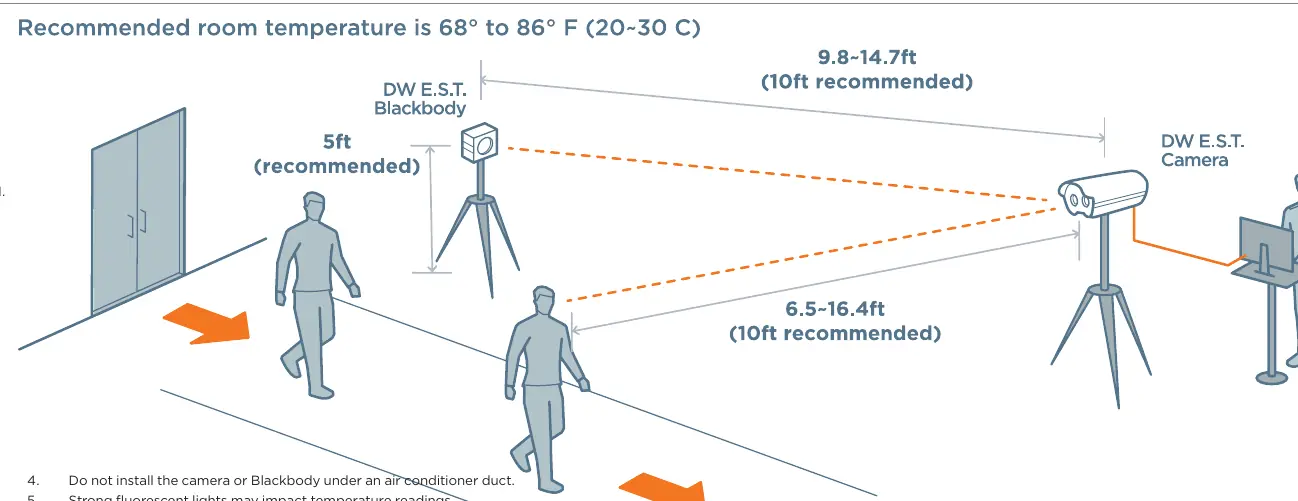

Aby zapewnić poprawne działanie systemu, należy przestrzegać następujących zasad:

• Umieść kamerę w odległości 6.5-16.4ft (zalecane 10ft) od ścieżki monitorowania.
• Ustaw kamerę pod kątem 20° względem ścieżki.
• Kamera powinna być skierowana z dala od wejść i okien.
• Urządzenie Blackbody musi znajdować się w polu widzenia kamery, w rogu kadru.
• W polu widzenia powinna znajdować się tylko jedna osoba na raz.

Kalibracja i warunki środowiskowe

• Zalecana temperatura otoczenia: 68°F do 86°F (20°C do 30°C) przy wilgotności poniżej 80%.
• Czas kalibracji: 5 minut dla pełnego zestawu, 30 minut dla samej kamery.
• Podczas uruchamiania oprogramowania, pole widzenia kamery musi być wolne od ludzi i poruszających się obiektów przez 10 sekund.

Ostrzeżenia i ograniczenia

• Nie instaluj kamery ani Blackbody pod nawiewami klimatyzacji.
• Silne oświetlenie fluorescencyjne oraz światło słoneczne z okien mogą powodować fałszywe odczyty.
• Intensywna aktywność fizyczna przed badaniem może wpłynąć na temperaturę skóry.
• Produkt nie jest przeznaczony do diagnozowania chorób ani wykrywania gorączki u ludzi. Każdy podwyższony odczyt należy zweryfikować termometrem medycznym.
