Instrukcja obsługi siatki sportowej Franklin All-Sport Net 19060X
Pobierz instrukcję montażu siatki sportowej Franklin All-Sport Net 19060X. Przewodnik zawiera listę części, kroki instalacji stelaża oraz wskazówki dotyczące stabilizacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu siatki sportowej Franklin All-Sport Net 19060X obejmuje przygotowanie stelaża z włókna szklanego, montaż siatki oraz instalację celownika Strike Zone. Montaż wymaga dwóch osób. str. 1, 2
Najważniejsze czynności
- Montaż stelaża i siatki str. 2
- Montaż celownika Strike Zone str. 1
Pierwsze uruchomienie
- Przygotowanie do montażu str. 2
Problemy i rozwiązania
Niestabilność siatki
Użyj śledzi (Ground Stakes) do zakotwiczenia.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 120in x 84in x 60in | Wymiary całkowite siatki | str. 1 |
Gdzie szukać w PDF
- Strona 1: Montaż celownika i stabilizacja str. 1
- Strona 2: Lista części i montaż stelaża str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu siatki sportowej Franklin All-Sport Net (model 19060X). Do poprawnego złożenia zestawu zaleca się udział dwóch osób dorosłych. Montaż należy przeprowadzać na czystym i równym podłożu.
Lista części
- 2x Długie tyczki z włókna szklanego (Pre-Corded Fiberglass Poles Long)
- 1x Siatka (All Sport Net)
- 1x Celownik (Strike Zone Target)
- 1x Krótka tyczka z włókna szklanego (Pre-Corded Fiberglass Pole Short)
- 1x Torba transportowa (Black Travel Bag)
- 4x Śledzie (Ground Stakes)
Instrukcja montażu

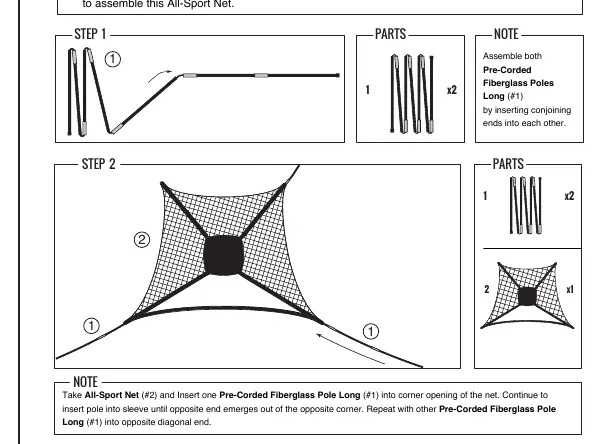

Krok 1: Przygotowanie stelaża
Złóż obie długie tyczki z włókna szklanego, wsuwając końcówki łączące jedną w drugą.
Krok 2: Montaż siatki
Rozłóż siatkę. Wsuń jedną długą tyczkę w otwór w rogu siatki i prowadź ją przez rękaw aż do przeciwległego rogu. Powtórz czynność z drugą tyczką, tworząc konstrukcję krzyżową.

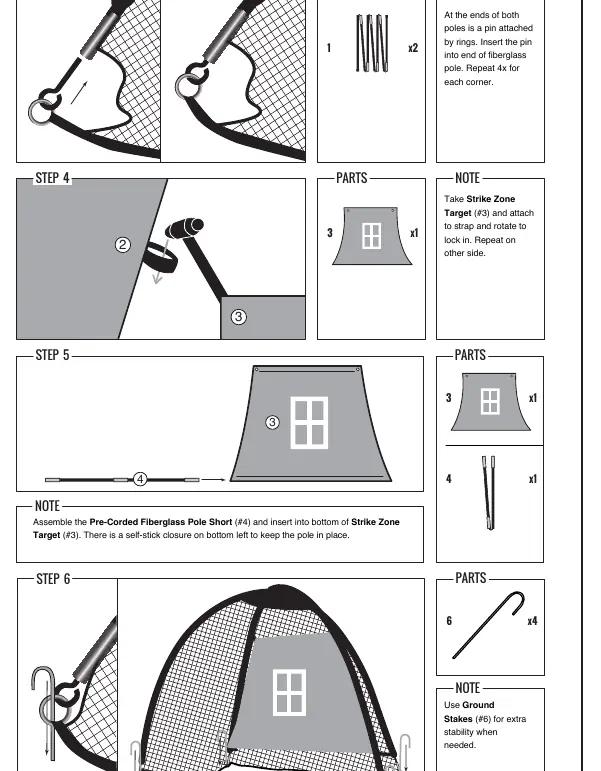

Krok 3: Zabezpieczenie tyczek
Na końcach obu tyczek znajdują się piny na pierścieniach. Włóż pin w końcówkę tyczki z włókna szklanego. Powtórz dla każdego z czterech rogów.
Krok 4: Montaż celownika
Przymocuj celownik Strike Zone do pasków na siatce i obróć, aby zablokować. Powtórz po drugiej stronie.
Krok 5: Instalacja dolnej części celownika
Złóż krótką tyczkę z włókna szklanego i wsuń ją w dolną część celownika Strike Zone. Użyj zapięcia na rzep w lewym dolnym rogu, aby utrzymać tyczkę na miejscu.
Krok 6: Stabilizacja
Użyj dołączonych śledzi (Ground Stakes), aby zakotwiczyć siatkę w podłożu dla zapewnienia dodatkowej stabilności.
Kontakt i wsparcie
W przypadku brakujących lub uszkodzonych części prosimy o kontakt pod adresem e-mail: [email protected] lub odwiedzenie strony internetowej: franklinsports.com/instructions. Prosimy nie zwracać produktu do sklepu.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Siatka jest niestabilna
Użyj dołączonych śledzi (Ground Stakes), aby zakotwiczyć siatkę w podłożu.
Brakujące lub uszkodzone części
Skontaktuj się z obsługą klienta pod adresem [email protected], podając numer części i opis problemu.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części.
- Znajdź czyste i równe miejsce do montażu.
- Zaleca się montaż przez dwie osoby dorosłe.
Ilustracje i schematy
- Schematy pokazują sposób łączenia tyczek oraz prowadzenia ich przez rękawy siatki.
- Ilustracje przedstawiają sposób mocowania celownika Strike Zone za pomocą pasków.
