Instrukcja obsługi wózka platformowego Franklin 58300 19" x 29"
Instrukcja obsługi wózka platformowego Franklin 58300. Dowiedz się, jak poprawnie złożyć wózek, zamontować kółka, bezpiecznie użytkować sprzęt oraz poznać parametry techniczne i zasady konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek platformowy Franklin 58300 to składany wózek transportowy o nośności 330 funtów. Instrukcja obejmuje montaż kółek, procedurę składania i rozkładania oraz zasady bezpiecznego użytkowania. str. 1, 2, 3
Najważniejsze czynności
- Montaż kółek str. 2
- Składanie wózka str. 3
Pierwsze uruchomienie
- Montaż kółek przed pierwszym użyciem str. 2
Konserwacja i reset
- Regularna kontrola śrub i stanu technicznego str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Platform Size | 19" x 29" | Wymiary platformy | str. 2 |
| Weight Capacity | 330 lb. | Maksymalne obciążenie | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i ostrzeżenia str. 1
- Montaż i specyfikacja str. 2
- Obsługa i gwarancja str. 3

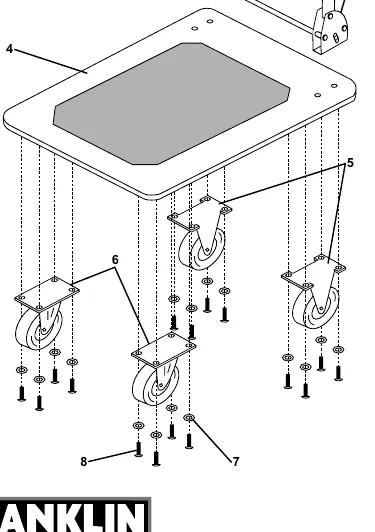

- Lista części i diagram str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

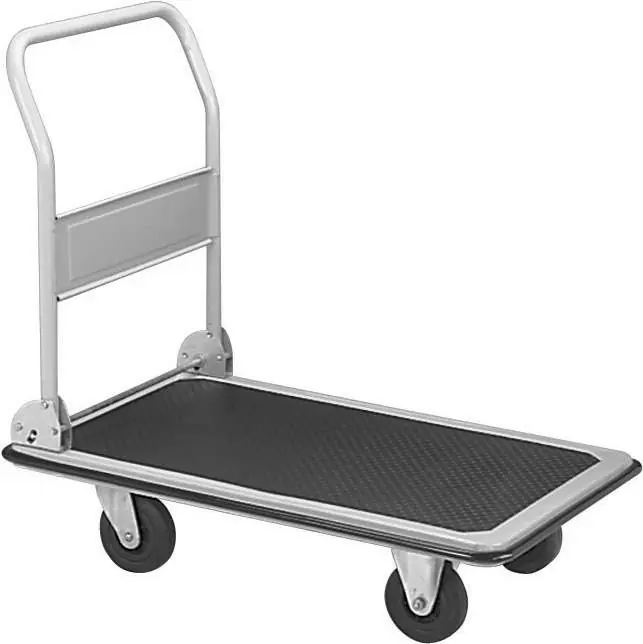

Wózek platformowy Franklin 58300 to składany wózek transportowy przeznaczony do przewożenia ładunków. Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją bezpieczeństwa. Maksymalne obciążenie wózka wynosi 330 funtów (ok. 150 kg). Należy unikać dynamicznego obciążenia, czyli gwałtownych ruchów ładunku, które mogą spowodować uszkodzenie produktu.
Montaż
Wózek wymaga samodzielnego montażu kółek przed pierwszym użyciem. W zestawie znajdują się kółka stałe oraz obrotowe.
- Kółka stałe (5): Należy zamontować je do platformy (4) w pobliżu wspornika uchwytu (3).
- Kółka obrotowe (6): Należy zamontować je na przeciwległym końcu platformy (4).
- Mocowanie: Do montażu wszystkich kółek użyj dołączonych podkładek (7) oraz śrub (8). Po zamontowaniu upewnij się, że wszystkie śruby są mocno dokręcone.
Obsługa wózka
Rozkładanie
Aby rozłożyć wózek, pociągnij uchwyt (1) do góry, aż zablokuje się w pozycji pionowej.
Składanie
Aby złożyć wózek, stań na poprzeczce znajdującej się u podstawy uchwytu (1), a następnie popchnij uchwyt do przodu, aż wózek będzie płaski.
Bezpieczeństwo i konserwacja
- Przed każdym użyciem sprawdź stan techniczny wózka. Nie używaj go, jeśli części są luźne lub uszkodzone.
- Podczas montażu i składania/rozkładania zaleca się noszenie okularów ochronnych oraz rękawic roboczych.
- Utrzymuj wózek w czystości.
- W przypadku nieczytelnych etykiet bezpieczeństwa, skontaktuj się z obsługą techniczną w celu ich wymiany.
- Wózek nie jest zabawką; nie pozwalaj dzieciom na zabawę w pobliżu urządzenia.
Praktyczna pomoc
Typowe problemy
Wózek nie składa się lub nie rozkłada poprawnie.
Upewnij się, że naciskasz poprawnie na poprzeczkę u podstawy uchwytu podczas składania. Sprawdź, czy mechanizm blokujący nie jest zablokowany przez zanieczyszczenia.
Wózek wydaje się niestabilny.
Sprawdź, czy wszystkie śruby mocujące kółka są dokręcone. Upewnij się, że kółka stałe i obrotowe zostały zamontowane zgodnie z instrukcją (stałe przy uchwycie, obrotowe na drugim końcu).
Przed użyciem
- Sprawdź, czy produkt jest kompletny i nieuszkodzony po rozpakowaniu.
- Upewnij się, że wszystkie śruby (8) są mocno dokręcone.
- Załóż okulary ochronne i rękawice robocze przed montażem.
- Sprawdź, czy kółka obracają się swobodnie.
- Upewnij się, że nie przekraczasz maksymalnego obciążenia 330 funtów.
Parametry w praktyce
- Platform Size
- Wymiary powierzchni ładunkowej wózka wynoszą 19 cali na 29 cali.
- Weight Capacity
- Maksymalne dopuszczalne obciążenie wózka wynosi 330 funtów.
Ilustracje i schematy

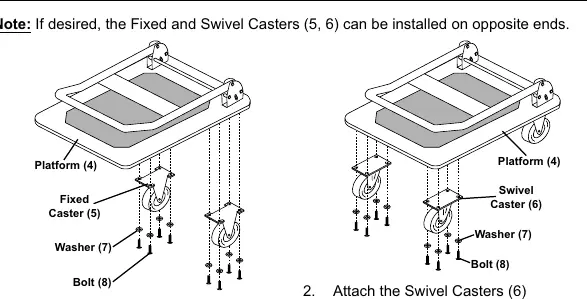

- Schemat montażu pokazuje rozmieszczenie kółek: kółka stałe (5) przy uchwycie, kółka obrotowe (6) na przeciwległym końcu.
- Ilustracja składania wskazuje na konieczność naciśnięcia poprzeczki u podstawy uchwytu (1) w celu zwolnienia blokady.
