Instrukcja obsługi wciągarki elektrycznej Hamron 008052
Szybki przewodnik po instrukcji obsługi wciągarki elektrycznej Hamron 008052. Dowiedz się, jak bezpiecznie zamontować, podłączyć i obsługiwać urządzenie o uciągu 4309 kg.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wciągarka elektryczna Hamron 008052 to urządzenie o uciągu 4309 kg, zasilane napięciem 12 V DC. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu na pojeździe, podłączenia elektrycznego oraz procedur eksploatacyjnych. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka obrażeń ciała lub uszkodzenia mienia.
Montaż na pojeździe

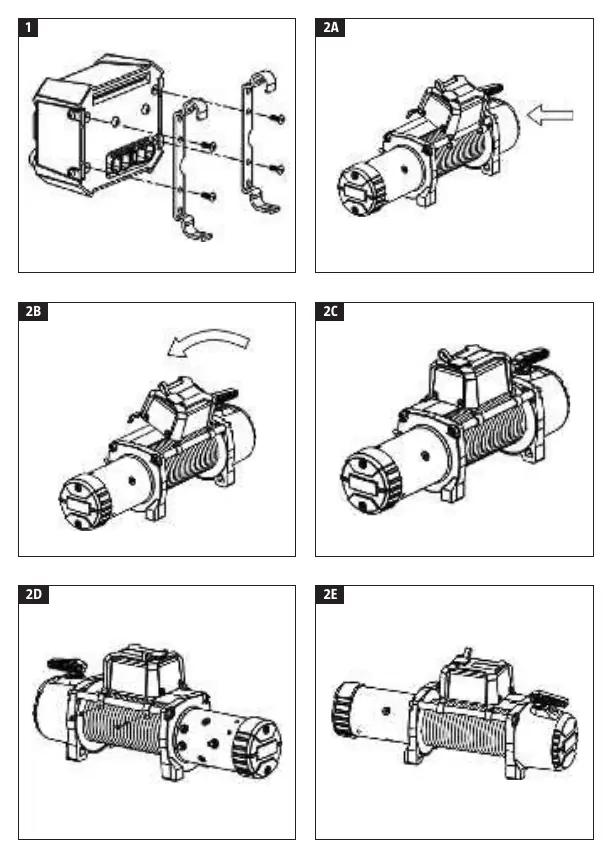

Wciągarkę należy zamontować na płaskiej, stalowej ramie w czterech punktach mocowania. Rama musi być idealnie płaska, aby silnik, przekładnia i bęben były w jednej linii. W przypadku pojazdów z poduszkami powietrznymi należy upewnić się, że system montażu jest dopuszczony do użytku. Skrzynkę przekaźników można zamontować poziomo lub pionowo na drążkach poprzecznych nad bębnem, zgodnie z załączonymi rysunkami montażowymi.
Podłączenie elektryczne
Wciągarka jest zasilana z instalacji elektrycznej pojazdu. Ważne jest, aby akumulator był w pełni naładowany, a silnik pojazdu pracował podczas korzystania z wciągarki. Przewody należy podłączyć zgodnie ze schematem (Rys. 9 i 10), zwracając szczególną uwagę na poprawne połączenie zacisków silnika (A, B, C, D) oraz biegunów akumulatora.
Obsługa wciągarki
Przed rozpoczęciem pracy należy sprawdzić stan liny i wciągarki. Wciągarka posiada sprzęgło, które należy ustawić w pozycji OUT (rozłączenie) w celu szybkiego rozwinięcia liny, oraz w pozycji IN (załączenie) podczas pracy. Podczas zwijania liny należy używać rękawic ochronnych i utrzymywać linę w lekkim napięciu, aby zapewnić równomierne nawijanie na bęben.
Bezpieczeństwo i konserwacja
- Nigdy nie używaj wciągarki, jeśli lina jest uszkodzona.
- Zawsze zachowuj bezpieczną odległość od liny podczas pracy.
- Nie używaj wciągarki jako podnośnika ani do zabezpieczania ładunku.
- Regularnie sprawdzaj stan liny i połączeń elektrycznych.
- Wszystkie ruchome części są fabrycznie nasmarowane; w razie potrzeby smaruj linę rzadkim olejem.
- Po każdym użyciu nawiń linę z powrotem na bęben z minimalnym obciążeniem 4500 N.
Praktyczna pomoc
Typowe problemy
Wciągarka nie działa
Sprawdź podłączenie akumulatora, stan bezpiecznika 1,25 A oraz czystość złączy elektrycznych.
Lina zakleszczyła się na bębnie
Nie próbuj uwalniać liny pod obciążeniem. Odciąż linę i odblokuj ją ręcznie.
Silnik przegrzewa się
Przerwij pracę i pozwól silnikowi ostygnąć przez kilka minut.
Przed użyciem
- Sprawdź stan liny (brak pęknięć, przetarć).
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy wszystkie połączenia elektryczne są czyste i dokręcone.
- Upewnij się, że wciągarka jest bezpiecznie zamontowana na pojeździe.
- Sprawdź, czy sprzęgło działa poprawnie.
Parametry w praktyce
- Stopień ochrony
- IP67 (odporność na pył i wodę)
Ilustracje i schematy

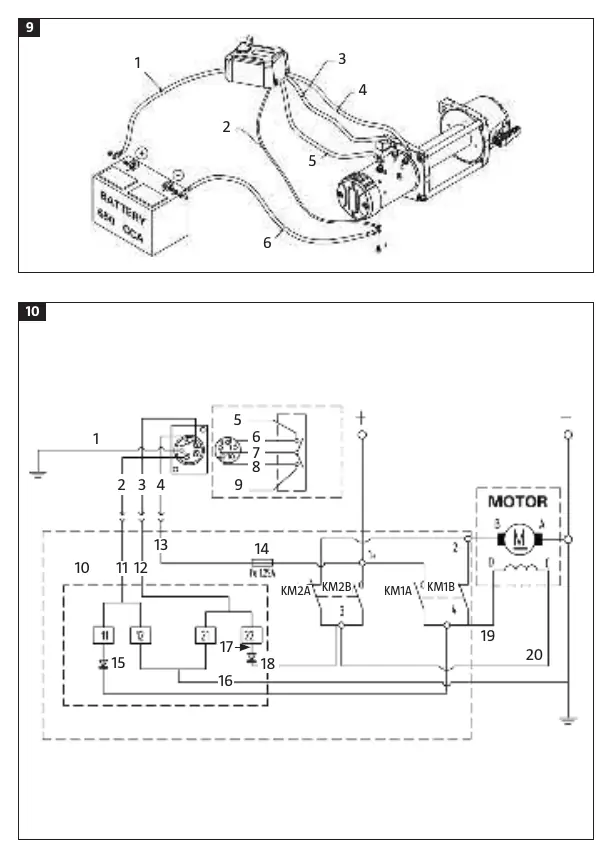

- Rysunek 9: Schemat podłączenia przewodów do silnika i akumulatora.
- Rysunek 10: Schemat obwodu elektrycznego urządzenia sterującego.
Zgodność modelu
- Wymaga instalacji 12V DC.
- Montaż na pojeździe wymaga płaskiej stalowej ramy.
