Instrukcja obsługi wciągarki elektrycznej Badland Winches 1500 LB 120V

Najważniejsze informacje

Niniejsza instrukcja dotyczy wciągarki elektrycznej Badland Winches o udźwigu 1500 LB (model 61672). Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, obrażeń ciała lub śmierci. Wciągarka nie służy do podnoszenia ludzi ani ładunków nad ludźmi.

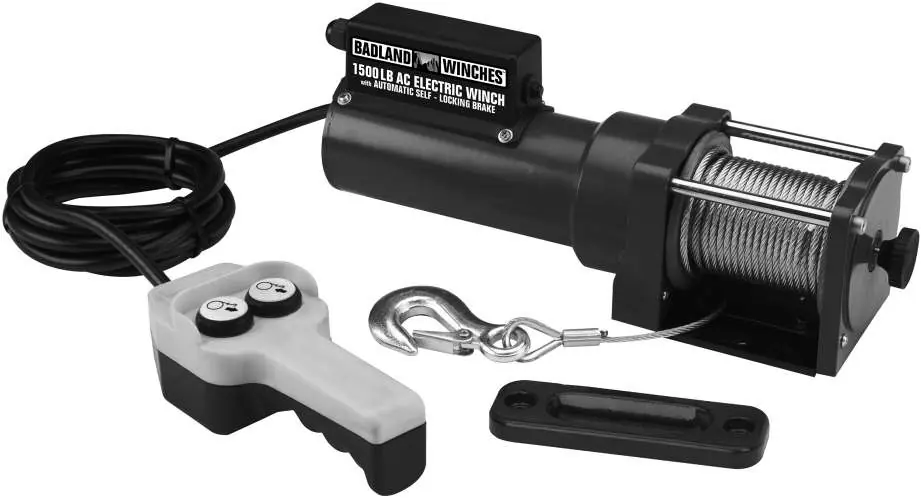

Opis urządzenia i sterowanie

Wciągarka wyposażona jest w sterownik przewodowy z przyciskami do wysuwania i wciągania liny. Na obudowie znajduje się przycisk Reset, który należy wcisnąć, jeśli urządzenie nagle przestanie działać (po ostygnięciu). Sprzęgło obsługiwane jest za pomocą pokrętła, które pozwala na swobodne wyciąganie liny w pozycji OUT.

Instalacja

Konstrukcja nośna, do której montowana jest wciągarka, musi wytrzymać obciążenia generowane przez urządzenie. Montaż odbywa się poprzez przykręcenie ramy montażowej do kanału montażowego za pomocą śrub klasy SAE 5 lub wyższej, dokręconych momentem 12 ft. lb. Należy zapewnić prawidłowe uziemienie urządzenia, korzystając z gniazdka 3-bolcowego. W przypadku używania przedłużaczy należy dobrać odpowiedni przekrój przewodu zgodnie z tabelą w instrukcji, aby uniknąć spadków napięcia i przegrzania.

Obsługa wciągarki

Przed rozpoczęciem pracy należy sprawdzić stan liny i haka. Podczas pracy należy:

• Upewnić się, że lina jest prawidłowo ułożona na bębnie.
• Pozostawić co najmniej cztery zwoje liny na bębnie.
• Nie owijać liny wokół ładunku.
• Używać haka zgodnie z zaleceniami (nie obciążać czubka haka).
• Monitorować równowagę ładunku.
• W przypadku zbliżania się do maksymalnego udźwigu, sprawdzić działanie hamulca przed pełnym podniesieniem.

Konserwacja i inspekcja

Wymagane są regularne inspekcje:

• Inspekcja częsta (przed każdym użyciem i co miesiąc): Sprawdzenie mechanizmów, hamulca, haka, liny (pod kątem skręceń, pęknięć, korozji) oraz urządzenia ograniczającego wysuw.
• Inspekcja okresowa (co najmniej raz w roku): Dokładny przegląd wszystkich elementów konstrukcyjnych, śrub, przekładni, silnika i układu elektrycznego przez wykwalifikowanego technika.

Wszystkie ruchome części są smarowane fabrycznie smarem litowym wysokotemperaturowym. Linę należy okresowo smarować lekkim olejem penetrującym.

Dane techniczne

• Napięcie: 120V AC / 60Hz
• Udźwig znamionowy: 1500 lb
• Lina: średnica 5/32", długość 35'
• Klasa szczelności: IP44
