Instrukcja obsługi garażu przenośnego Harbor Freight COVER PRO 10FTx17FT
Szybki przewodnik po montażu i konserwacji garażu przenośnego Harbor Freight COVER PRO 10FTx17FT (63055). Dowiedz się, jak poprawnie złożyć ramę, zakotwiczyć konstrukcję oraz zamontować poszycie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznego użytkowania garażu przenośnego Harbor Freight COVER PRO 10FTx17FT (model 63055). Garaż jest przeznaczony wyłącznie do użytku tymczasowego. Do montażu wymagane są co najmniej 3 osoby. Konstrukcja musi być montowana na płaskiej, twardej powierzchni i odpowiednio zakotwiczona.
Bezpieczeństwo
- Nie montować w wietrzne dni.
- Montować wyłącznie na płaskiej, równej i twardej powierzchni.
- Produkt nie jest zabawką; nie pozwalać dzieciom na zabawę w pobliżu.
- Nie używać jako namiotu (nie spełnia norm palności).
- Nie używać grilla, grzejników ani źródeł ognia wewnątrz lub w pobliżu garażu.
- Nie pozwalać na gromadzenie się śniegu, wody deszczowej lub zanieczyszczeń na poszyciu.
- Regularnie sprawdzać i dokręcać wszystkie elementy złączne oraz liny.
Montaż ramy
Montaż należy przeprowadzić w całości za jednym razem. Do czasu zakończenia montażu połączenia należy dokręcać tylko ręcznie.
Konstrukcja końcowa i środkowa

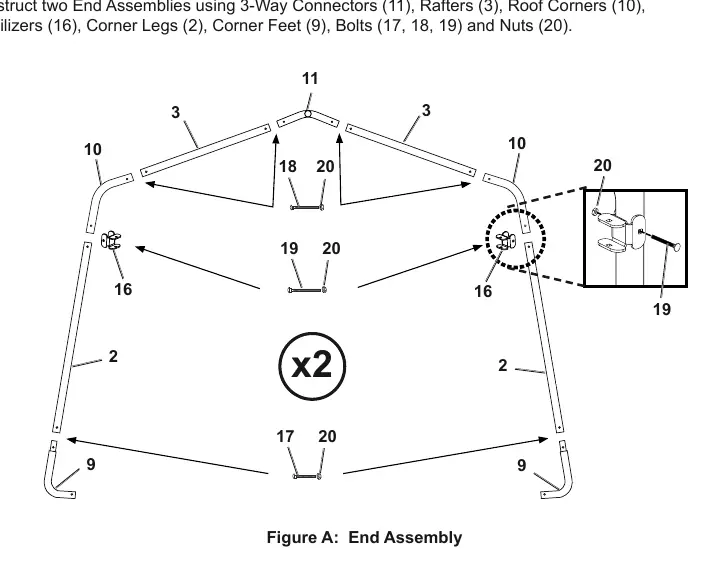

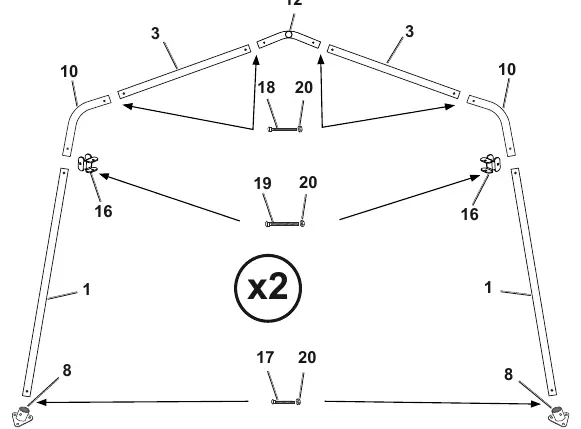

Złóż dwie konstrukcje końcowe (End Assemblies) przy użyciu złączy trójdrożnych, krokwi, narożników dachowych, stabilizatorów, nóg narożnych i stóp narożnych. Następnie złóż dwie konstrukcje środkowe (Middle Assemblies) przy użyciu złączy czterodrożnych.
Łączenie ramy
Połącz konstrukcje końcowe i środkowe za pomocą szyn kalenicowych (Ridge Rails) oraz szyn górnych (Top Rails). Upewnij się, że wszystkie elementy są poprawnie spasowane przed ostatecznym dokręceniem.
Kotwiczenie konstrukcji
Po ustawieniu i wypoziomowaniu ramy należy ją zakotwiczyć:
- Wkręć kotwy (21) w podłoże, aż pętla znajdzie się tuż nad ziemią.
- Przełóż linę stalową (22) przez kotwę i stopę narożną.
- Zabezpiecz linę za pomocą zacisku (23) i równomiernie dokręć nakrętki.
Montaż poszycia
Poszycie składa się z części przedniej, tylnej oraz górnej.

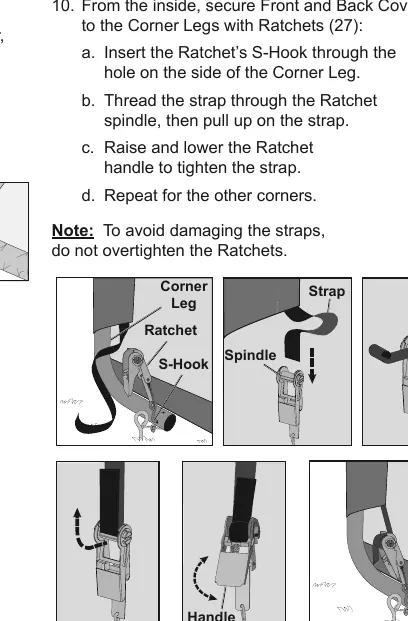

- Poszycie przednie i tylne: Zamontuj, upewniając się, że zamki błyskawiczne są skierowane na zewnątrz. Zabezpiecz pasami i grzechotkami (Ratchet) do nóg narożnych.

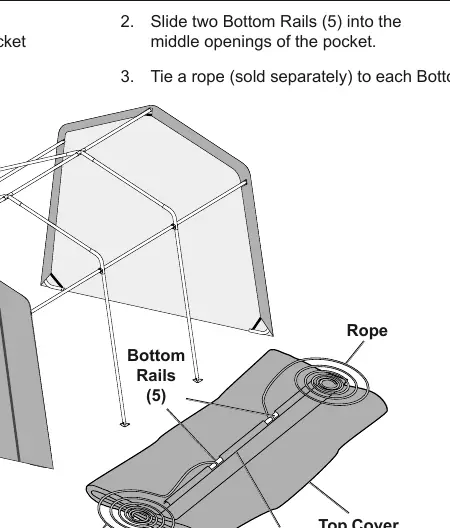

- Poszycie górne: Rozłóż poszycie na ziemi, wsuń szyny dolne w kieszenie, przeciągnij liny przez górę ramy, aby przeciągnąć poszycie na drugą stronę, a następnie zabezpiecz narożniki za pomocą grzechotek.
Konserwacja
- Inspekcja: Raz w miesiącu sprawdzaj stan garażu. Dokręcaj luźne elementy, sprawdzaj czy poszycie, liny lub elementy konstrukcyjne nie są uszkodzone.
- Czyszczenie: Usuwaj zanieczyszczenia z zewnątrz za pomocą miotły lub mopa. Czyść poszycie łagodnym mydłem i wodą. Nie używaj wybielaczy ani ostrych narzędzi.
Dane techniczne
- Wymiary całkowite: 10 stóp szerokości x 17 stóp długości
- Wysokość środkowa: 8 stóp
- Wysokość boczna: 6 stóp 3 cale
- Średnica słupka: 1.34 cala
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Niestabilna konstrukcja
Upewnij się, że garaż jest zakotwiczony zgodnie z instrukcją i że wszystkie połączenia są dokręcone.
Uszkodzenia poszycia
Regularnie usuwaj śnieg i zanieczyszczenia. Nie używaj ostrych narzędzi do czyszczenia.
Trudności w montażu
Do montażu wymagane są co najmniej 3 osoby. Nie montuj w wietrzne dni.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie części wymienione w liście części.
- Przygotuj płaską, twardą powierzchnię do montażu.
- Zapewnij pomoc co najmniej 3 osób.
- Przygotuj niezbędne narzędzia (klucze nie są dołączone).
- Sprawdź, czy w miejscu montażu nie ma podziemnych instalacji.
Parametry w praktyce
- Wymiary (10' x 17')
- Szerokość 10 stóp (ok. 3m) i długość 17 stóp (ok. 5.2m).
- Wysokość środkowa (8')
- Maksymalna wysokość wewnątrz garażu w najwyższym punkcie.
- Wysokość boczna (6' 3")
- Wysokość przy ścianach bocznych.
Ilustracje i schematy
- Fig A/B/C: Schematy montażu ramy (końcowe i środkowe sekcje).
- Fig D/E/F: Instrukcja poziomowania i kotwiczenia ramy do podłoża.
- Fig G-J: Procedura montażu poszycia przedniego i tylnego oraz użycie grzechotek.
- Fig K-L: Procedura naciągania poszycia górnego na ramę.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku tymczasowego.
- Nie spełnia norm palności dla namiotów.
- Nie używać w warunkach silnego wiatru lub zagrożenia burzą.
