Instrukcja obsługi garażu przenośnego Harbor Freight CoverPro 10x17 stóp
Szybki przewodnik po montażu i konserwacji garażu przenośnego Harbor Freight CoverPro 10x17 stóp (model 62860). Dowiedz się, jak bezpiecznie złożyć konstrukcję, zakotwiczyć ją w podłożu oraz dbać o poszycie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Garaż przenośny Harbor Freight CoverPro 10x17 stóp wymaga do montażu co najmniej 3 osób. Konstrukcja musi być ustawiona na płaskim, równym i twardym podłożu. Nie montuj garażu w wietrzne dni. Przed rozpoczęciem prac upewnij się, że w miejscu instalacji nie ma podziemnych instalacji (rur, kabli). Garaż jest przeznaczony do użytku tymczasowego; nie należy go używać jako długoterminowego schronienia ani jako namiotu (nie spełnia norm palności namiotów).
Opis urządzenia i specyfikacja
Garaż posiada wymiary całkowite 10 stóp szerokości na 17 stóp długości (ok. 3m x 5.2m). Wysokość w środku wynosi 8 stóp (ok. 2.4m), a wysokość boczna 6 stóp 3 cale (ok. 1.9m). Średnica słupków konstrukcyjnych to 1.34 cala.
Montaż ramy

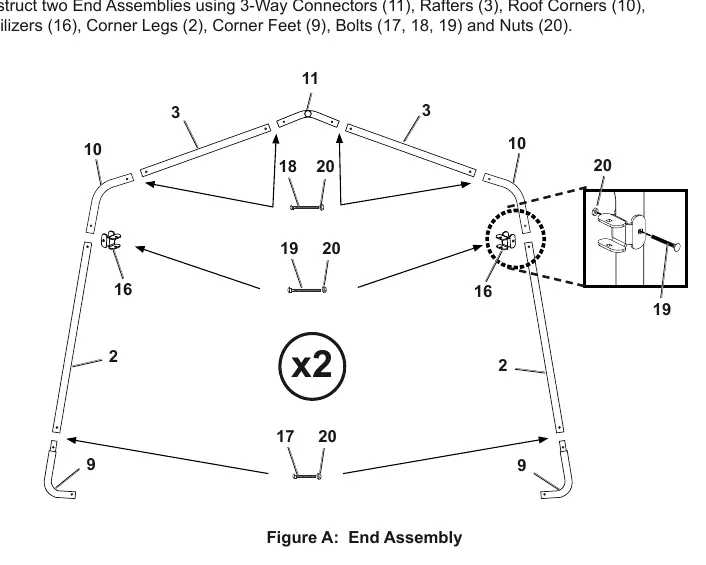

- Konstrukcja końców: Złóż dwa zestawy końcowe (End Assemblies) używając złączy 3-drogowych, krokwi, narożników dachowych, stabilizatorów, nóg narożnych i stóp narożnych.
- Konstrukcja środkowa: Złóż dwa zestawy środkowe (Middle Assemblies) używając złączy 4-drogowych.

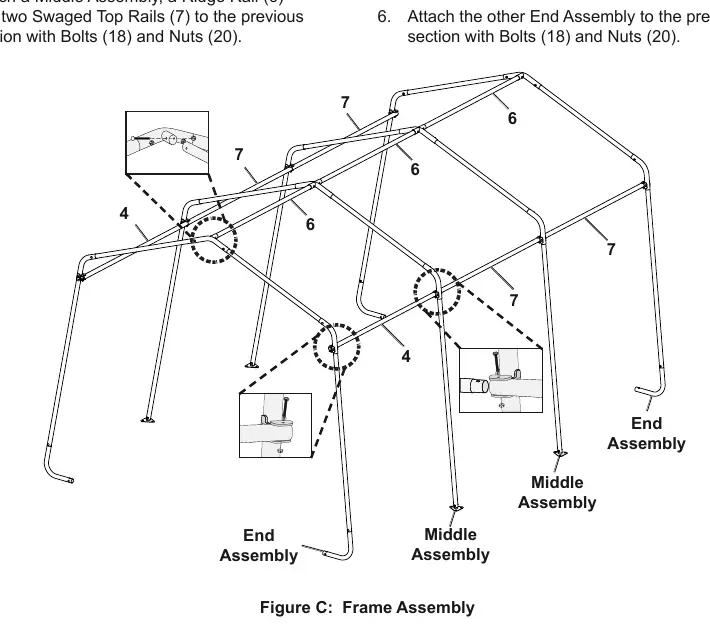

- Łączenie ramy: Połącz zestawy końcowe i środkowe za pomocą szyn kalenicowych (Ridge Rail) oraz szyn górnych (Top Rails). Użyj śrub i nakrętek do zabezpieczenia połączeń. Dokręcaj połączenia ręcznie do momentu zakończenia montażu całej ramy.
Kotwiczenie ramy
Po ustawieniu ramy w docelowym miejscu, należy ją wypoziomować i wyprowadzić kąty proste (mierząc przekątne). Kotwiczenie jest kluczowe dla bezpieczeństwa:
- Wkręć kotwy w podłoże za pomocą metalowego pręta, aż pętla znajdzie się tuż nad ziemią.
- Przełóż linę stalową przez kotwę i stopę narożną.
- Zabezpiecz linę za pomocą zacisków do lin stalowych.
- Powtórz proces dla wszystkich narożników.
Montaż poszycia

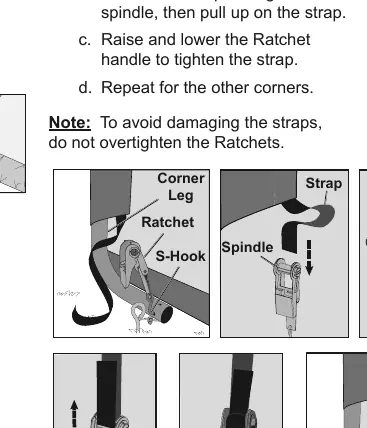

- Ściany przednia i tylna: Umieść poszycie tak, aby zamki błyskawiczne były na zewnątrz. Zdejmij tymczasowo szyny, aby przełożyć paski mocujące, a następnie zamontuj je ponownie. Zabezpiecz poszycie do nóg narożnych za pomocą grzechotek (ratchets).

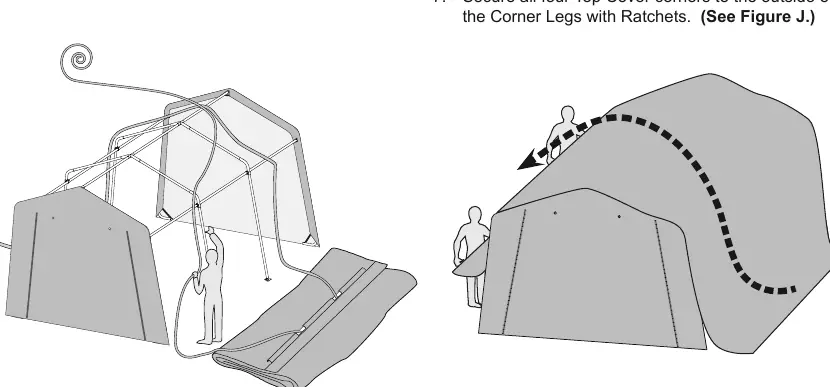

- Poszycie górne: Rozłóż poszycie na ziemi obok ramy. Wsuń dolne szyny w kieszenie poszycia. Przywiąż liny do szyn i przerzuć je przez górę ramy, aby przeciągnąć poszycie na drugą stronę. Zabezpiecz narożniki poszycia do nóg za pomocą grzechotek.
- Wykończenie: Zabezpiecz poszycie za pomocą linek bungee. Dokręć wszystkie połączenia śrubowe kluczem (nie dołączonym do zestawu), uważając, aby nie przekręcić śrub.
Konserwacja i bezpieczeństwo
Regularnie (co miesiąc) sprawdzaj stan techniczny garażu:
- Sprawdzaj dokręcenie wszystkich śrub, zacisków i grzechotek.
- Kontroluj, czy poszycie, liny lub liny stalowe nie są przetarte lub uszkodzone.
- Usuwaj na bieżąco śnieg, wodę i zanieczyszczenia z dachu.
- Czyść poszycie łagodnym mydłem i wodą. Nie używaj wybielaczy ani ostrych narzędzi do usuwania zanieczyszczeń.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Uszkodzenia poszycia lub ramy
Regularnie sprawdzaj stan techniczny. W przypadku uszkodzeń, wygięć lub przetarć, części należy wymienić.
Niestabilność konstrukcji
Upewnij się, że garaż stoi na płaskim, twardym podłożu i jest prawidłowo zakotwiczony zgodnie z instrukcją.
Trudności z montażem
Do montażu wymagane są co najmniej 3 osoby. Nie montuj w wietrzne dni.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie części zgodnie z listą.
- Przygotuj płaskie, równe i twarde podłoże.
- Upewnij się, że w miejscu montażu nie ma podziemnych instalacji.
- Przygotuj narzędzia (nie dołączone do zestawu).
- Upewnij się, że masz co najmniej 3 osoby do pomocy przy montażu.
Parametry w praktyce
- Wymiary całkowite
- 10 stóp szerokości na 17 stóp długości (ok. 3m x 5.2m).
- Wysokość w środku
- 8 stóp (ok. 2.4m).
- Wysokość boczna
- 6 stóp 3 cale (ok. 1.9m).
Ilustracje i schematy
- Rysunki montażowe (Fig A-C) pokazują kolejność łączenia rur ramy za pomocą złączy 3-drogowych i 4-drogowych.
- Rysunek kotwiczenia (Fig E-F) ilustruje sposób wkręcania kotew w podłoże i zabezpieczania ich linami stalowymi.
- Rysunek montażu poszycia (Fig G-J) pokazuje sposób naciągania plandeki i użycia grzechotek do jej zabezpieczenia.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku tymczasowego.
- Nie używać jako namiotu (nie spełnia norm palności).
- Wymaga montażu na płaskim, twardym podłożu.
