Instrukcja obsługi nitownicy pneumatycznej Central Pneumatic 1/4"

Najważniejsze informacje z instrukcji

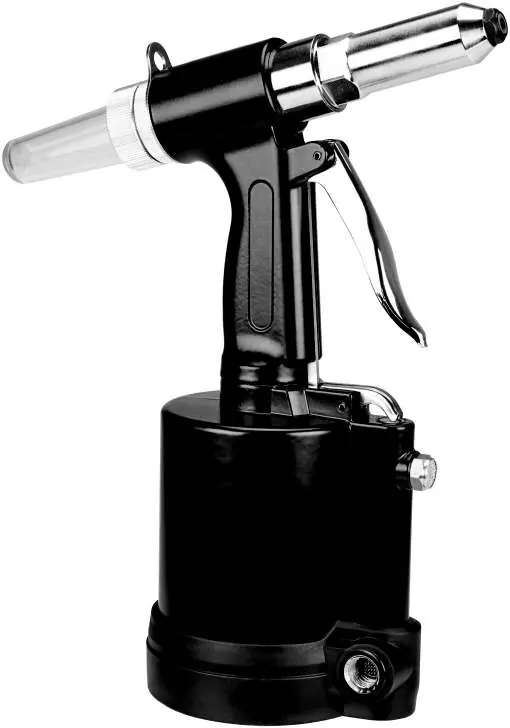

Niniejsza instrukcja dotyczy nitownicy pneumatycznej Central Pneumatic 1/4" (model 62685). Dokument zawiera kluczowe procedury dotyczące bezpiecznego przygotowania narzędzia do pracy, jego konserwacji oraz rozwiązywania typowych problemów technicznych. Przed użyciem należy upewnić się, że ciśnienie powietrza nie przekracza 120 PSI oraz że narzędzie jest odpowiednio nasmarowane.

Bezpieczeństwo

• Zawsze noś okulary ochronne, ochronniki słuchu oraz maskę przeciwpyłową.
• Nie przekraczaj maksymalnego ciśnienia roboczego 120 PSI.
• Przed serwisowaniem, wymianą akcesoriów lub przechowywaniem, odłącz dopływ powietrza i usuń ciśnienie resztkowe.
• Nie używaj tlenu, dwutlenku węgla ani gazów palnych jako źródła zasilania.
• Trzymaj narzędzie z dala od dzieci i osób nieprzeszkolonych.

Przygotowanie i instalacja

Przed pierwszym użyciem należy przygotować układ zasilania powietrzem:

• Zaleca się stosowanie filtra, regulatora ciśnienia, naolejacza oraz zaworu odcinającego.
• Nie instaluj szybkozłączki typu żeńskiego bezpośrednio na narzędziu, aby uniknąć przypadkowego uruchomienia.
• Przed użyciem należy przeprowadzić proces zalewania (priming) układu hydraulicznego, jeśli narzędzie nie działa prawidłowo.

Obsługa nitownicy

1. Upewnij się, że nitownica jest podłączona do czystego, suchego i regulowanego źródła powietrza.
2. Wybierz odpowiednią końcówkę (nosepiece) w zależności od rozmiaru nitu (1/8", 5/32", 3/16" lub 1/4").
3. Włóż nit w końcówkę, a następnie umieść go w otworze przedmiotu obrabianego.
4. Mocno dociśnij nitownicę do powierzchni i naciśnij spust.
5. Po zakończeniu pracy zwolnij spust i odłącz zasilanie.

Konserwacja i czyszczenie

• Codziennie: Sprawdzaj stan narzędzia, poziom oleju w naolejaczu i regularnie opróżniaj filtr wilgoci.
• Kwartalnie: Zlecaj czyszczenie i smarowanie mechanizmu wewnętrznego wykwalifikowanemu technikowi.
• Czyszczenie zewnętrzne: Przecieraj narzędzie czystą, wilgotną szmatką z łagodnym detergentem. Nie zanurzaj w płynach.

Wymiana szczęk

1. Odkręć zewnętrzny cylinder za pomocą klucza.
2. Odkręć obudowę szczęk (uważaj na sprężynę i popychacz, które mogą wypaść).
3. Wyczyść szczęki szczotką drucianą i nałóż cienką warstwę oleju maszynowego.
4. Włóż szczęki z powrotem i zmontuj obudowę, upewniając się, że klin popychacza znajduje się między szczękami.

Rozwiązywanie problemów

• Szczęki ślizgają się: Wymień szczęki na nowe.
• Szczęki nie otwierają się: Dokręć końcówkę lub wyczyść szczęki.
• Zbyt krótki skok: Uzupełnij płyn hydrauliczny (prime) lub sprawdź rozmiar nitu.
• Słabe działanie: Sprawdź ciśnienie powietrza i wydajność kompresora.
