Instrukcja obsługi garażu przenośnego COVER PRO 10FTx17FT
Szybki przewodnik po montażu i konserwacji garażu przenośnego COVER PRO 10FTx17FT. Dowiedz się, jak bezpiecznie złożyć konstrukcję, zakotwiczyć ją w podłożu i dbać o poszycie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Garaż przenośny COVER PRO 10FTx17FT jest przeznaczony wyłącznie do użytku tymczasowego. Przed przystąpieniem do montażu należy zapoznać się z poniższymi wytycznymi:
- Do montażu wymagane są co najmniej 3 osoby.
- Nie montować w wietrzne dni.
- Nie używać jako namiotu (produkt nie spełnia norm palności).
- Nie używać grilla, grzejników ani źródeł ognia wewnątrz lub w pobliżu garażu.
- Nie pozwalać na gromadzenie się śniegu, wody lub zanieczyszczeń na poszyciu.
- Przed montażem sprawdzić, czy w podłożu nie ma ukrytych instalacji (przewody, rury).
Specyfikacja techniczna
Wymiary całkowite: 10 stóp szerokości x 17 stóp długości. Wysokość w środku: 8 stóp. Wysokość boczna: 6 stóp 3 cale. Średnica słupków: 1,34 cala.
Montaż ramy
Montaż należy przeprowadzać na płaskiej, twardej powierzchni. Wszystkie połączenia dokręcaj ręcznie do momentu zakończenia montażu.

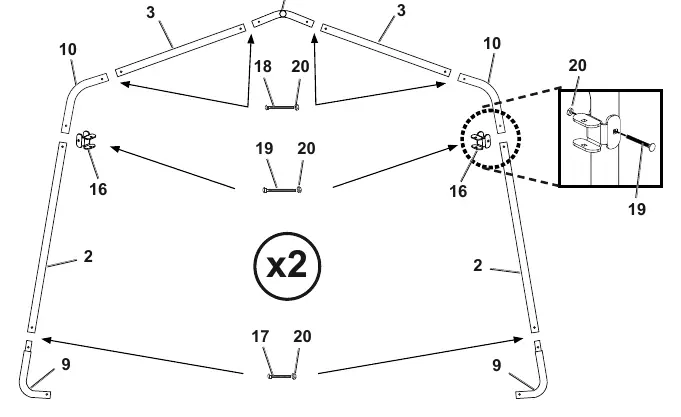

- Zbuduj dwie konstrukcje końcowe (End Assemblies) używając łączników 3-drożnych, krokwi, narożników dachowych, stabilizatorów i nóg narożnych.
- Zbuduj dwie konstrukcje środkowe (Middle Assemblies) używając łączników 4-drożnych.

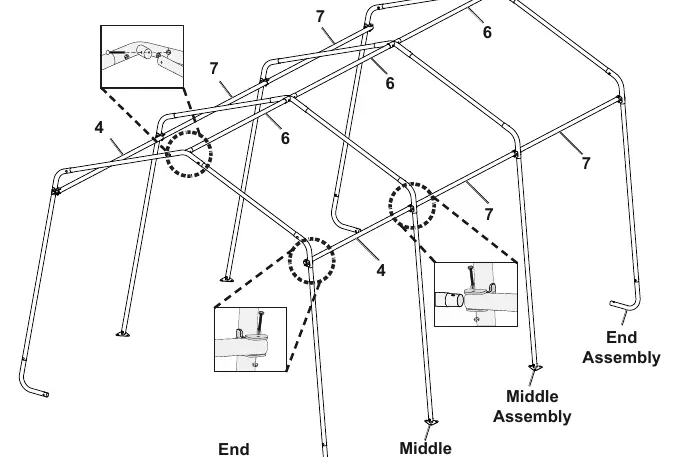

- Połącz konstrukcje za pomocą szyn kalenicowych (Ridge Rails) i szyn górnych (Top Rails).
Kotwiczenie konstrukcji
Po ustawieniu i wypoziomowaniu ramy należy ją zakotwiczyć:

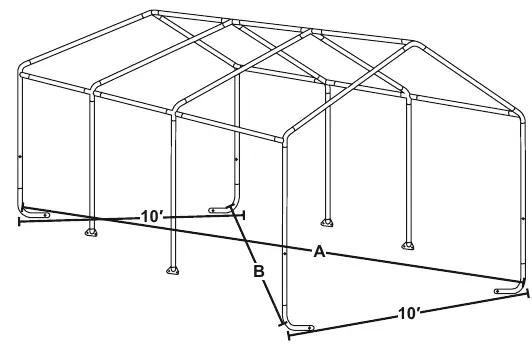

- Sprawdź przekątne ramy (A i B), aby upewnić się, że konstrukcja jest kwadratowa.

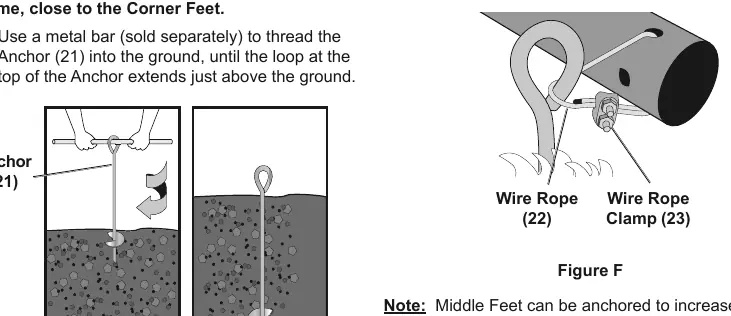

- Wkręć kotwy w podłoże, aż pętla znajdzie się tuż nad ziemią.
- Przeciągnij linę stalową przez kotwę i stopę narożną, a następnie zabezpiecz zaciskiem.
Instalacja poszycia
Poszycie składa się z części przedniej, tylnej i górnej.
- Załóż poszycie przednie i tylne, zabezpieczając je paskami i grzechotkami do nóg narożnych.

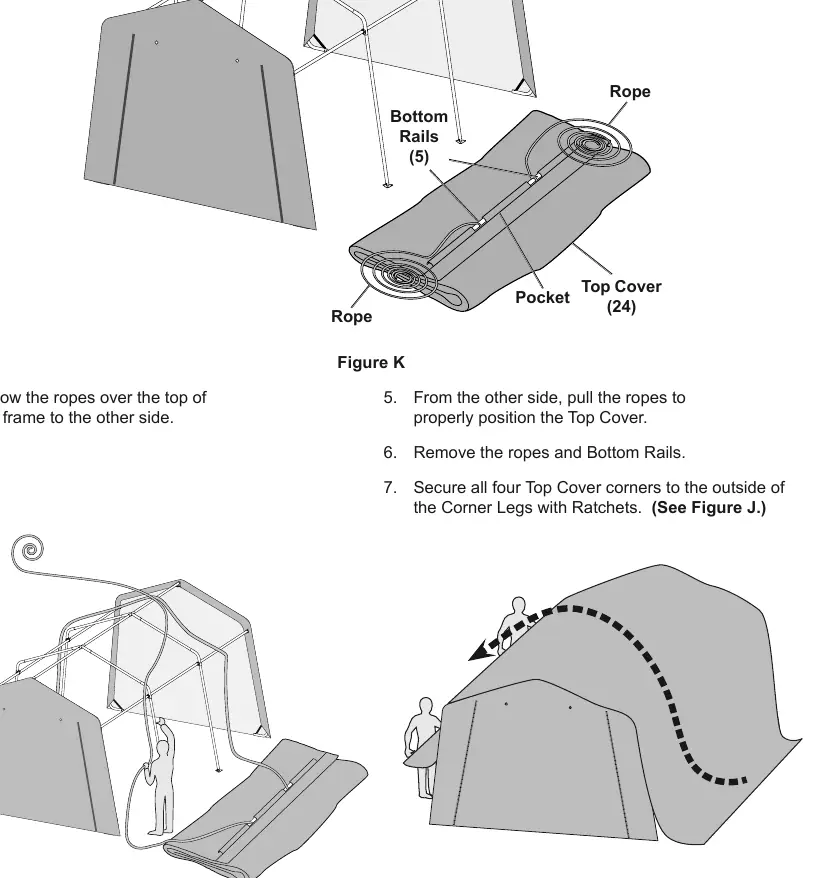

- Przerzuć poszycie górne przez ramę za pomocą lin, a następnie zabezpiecz je do nóg za pomocą grzechotek.
- Zabezpiecz poszycie przednie za pomocą linek elastycznych (Bungee Cords).
Konserwacja
- Raz w miesiącu sprawdzaj stan techniczny: dokręcaj luźne elementy, sprawdzaj czy poszycie nie jest rozdarte lub przetarte.
- Czyść poszycie łagodnym mydłem i wodą. Nie używaj wybielaczy ani ostrych narzędzi.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Uszkodzenia spowodowane wiatrem
Nie używać w warunkach silnego wiatru. Zdemontować poszycie w przypadku prognozowanej złej pogody.
Luźne elementy konstrukcji
Regularnie sprawdzać i dokręcać wszystkie śruby, zaciski i liny. Luźne elementy zagrażają stabilności.
Gromadzenie się wody na dachu
Upewnić się, że poszycie jest odpowiednio naciągnięte. Nie dopuszczać do tworzenia się zastoisk wody.
Przed użyciem
- Zapewnij pomoc co najmniej 3 osób do montażu.
- Przygotuj płaską, twardą powierzchnię.
- Sprawdź, czy w podłożu nie ma ukrytych instalacji.
- Upewnij się, że masz odpowiednie narzędzia (klucze nie są dołączone).
- Sprawdź kompletność części zgodnie z listą w instrukcji.
Parametry w praktyce
- Wymiary 10' x 17'
- Szerokość 3,05 m x Długość 5,18 m.
- Wysokość w środku 8'
- Maksymalna wysokość wewnątrz konstrukcji wynosi ok. 2,44 m.
- Średnica słupków 1,34"
- Grubość rur konstrukcyjnych wynosi ok. 3,4 cm.
Ilustracje i schematy
- Rysunki montażowe (Figure A, B, C) pokazują kolejność łączenia rur i złączy.
- Rysunek kotwiczenia (Figure E, F) ilustruje sposób mocowania liny stalowej do kotwy w ziemi.
- Rysunek naciągania poszycia (Figure J) pokazuje obsługę grzechotek (ratchets).
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku tymczasowego.
- Nie spełnia norm palności dla namiotów.
- Wymaga dokupienia metalowego pręta do wkręcania kotew.
