Instrukcja obsługi nitownicy pneumatyczno-hydraulicznej Central Pneumatic 1/4"
Instrukcja obsługi nitownicy pneumatyczno-hydraulicznej Central Pneumatic 1/4" (model 62685). Zawiera informacje dotyczące bezpieczeństwa, konfiguracji, obsługi, konserwacji oraz rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu

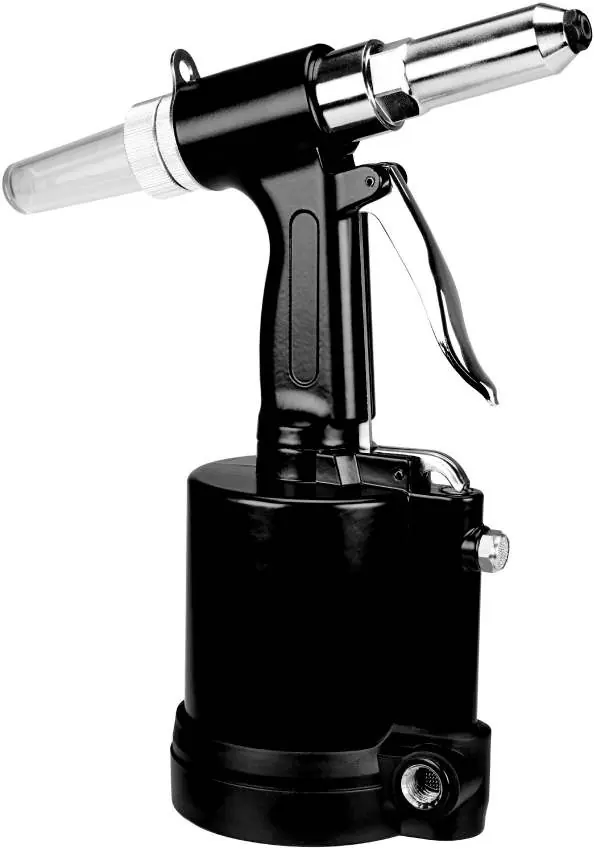

Nitownica pneumatyczno-hydrauliczna Central Pneumatic 1/4" to profesjonalne narzędzie przeznaczone do osadzania nitów zrywalnych. Urządzenie wykorzystuje sprężone powietrze do generowania siły potrzebnej do trwałego łączenia elementów. Narzędzie jest wyposażone w wymienne końcówki (nosepieces) obsługujące nity o średnicach 1/8", 5/32", 3/16" oraz 1/4".
Bezpieczeństwo
Przed przystąpieniem do pracy należy przeczytać wszystkie instrukcje bezpieczeństwa. Narzędzie wymaga stosowania czystego, suchego i regulowanego sprężonego powietrza o ciśnieniu nieprzekraczającym 120 PSI. Nigdy nie używaj tlenu, dwutlenku węgla ani gazów palnych jako źródła zasilania. Podczas pracy należy zawsze stosować okulary ochronne, ochronniki słuchu oraz odpowiednią odzież roboczą. Unikaj pracy w pobliżu materiałów łatwopalnych i dbaj o czystość miejsca pracy.
Uruchomienie i obsługa
Przed użyciem upewnij się, że narzędzie jest sprawne, a wszystkie części są dokręcone. Podłącz wąż powietrzny do wlotu narzędzia, stosując odpowiedni filtr i regulator ciśnienia. Przed rozpoczęciem nitowania wybierz odpowiednią końcówkę (nosepiece) dopasowaną do rozmiaru nitu. Włóż nit w końcówkę, umieść go w otworze elementu łączonego, a następnie naciśnij spust, aby aktywować proces nitowania. Po zakończeniu pracy odłącz zasilanie powietrzem i bezpiecznie przechowuj narzędzie.
Konserwacja
Regularna konserwacja jest kluczowa dla długiej żywotności narzędzia. Codziennie sprawdzaj stan techniczny, dbaj o smarowanie wlotu powietrza olejem do narzędzi pneumatycznych i regularnie opróżniaj filtr wilgoci. Co trzy miesiące zaleca się profesjonalny przegląd, czyszczenie i smarowanie mechanizmów wewnętrznych. W przypadku problemów z działaniem, takich jak słaba siła ciągnięcia lub zacinanie się szczęk, należy sprawdzić poziom płynu hydraulicznego lub oczyścić szczęki z zanieczyszczeń.
Rozwiązywanie problemów
W przypadku problemów z nitowaniem, takich jak ślizganie się szczęk lub niepełne zaciśnięcie nitu, sprawdź poprawność doboru końcówki, czystość szczęk oraz ciśnienie powietrza. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych. W razie pytań technicznych prosimy o kontakt pod numerem 1-888-866-5797.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Szczęki ślizgają się
Wymień zużyte lub uszkodzone szczęki.
Szczęki nie otwierają się
Dokręć końcówkę (nosepiece) lub wyczyść szczęki.
Słaba siła ciągnięcia
Sprawdź ciśnienie powietrza, serwisuj kompresor lub uzupełnij płyn hydrauliczny.
Wyciek powietrza
Użyj taśmy uszczelniającej do gwintów, wymień uszczelkę typu O-ring lub wyczyść zawór powietrza.
Przed użyciem
- Sprawdź, czy narzędzie nie jest uszkodzone lub czy nie ma luźnych części.
- Upewnij się, że ciśnienie powietrza nie przekracza 120 PSI.
- Wybierz odpowiednią końcówkę (nosepiece) dla używanego nitu.
- Zainstaluj zawór odcinający w linii zasilającej powietrzem.
- Nałóż kilka kropel oleju do narzędzi pneumatycznych na wlot powietrza.
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.
Parametry w praktyce
- Maksymalne ciśnienie powietrza: 120 PSI
- Nie przekraczaj tej wartości, aby uniknąć uszkodzenia narzędzia lub obrażeń.
- Średnie zużycie powietrza: 4.5 CFM przy 90 PSI
- Wymagana wydajność kompresora dla poprawnej pracy.
- Wlot powietrza: 1/4"-18 NPT
- Standardowe złącze dla węży pneumatycznych.
Ilustracje i schematy
- Rysunek A i B pokazują prawidłową konfigurację zasilania powietrzem z filtrem, regulatorem i smarownicą.
- Rysunek C ilustruje proces zalewania płynem hydraulicznym (priming).
- Rysunek D pokazuje, jak użyć sprawdzianu (Wrench Gauge) do ustawienia szczelności obudowy szczęk.
Zgodność modelu
- Obsługuje nity o średnicach: 1/8", 5/32", 3/16", 1/4".
- Wymaga wymiany końcówki (nosepiece) przy zmianie rozmiaru nitu.
