Instrukcja obsługi klucza udarowego pneumatycznego Central Pneumatic 1/2" 69916

Najważniejsze informacje

Klucz udarowy pneumatyczny Central Pneumatic 69916 jest narzędziem przeznaczonym do pracy z ciśnieniem powietrza do 90 PSI. Przed użyciem należy bezwzględnie zapoznać się z instrukcją bezpieczeństwa. Narzędzie wymaga czystego, suchego i regulowanego powietrza. Nigdy nie należy przekraczać maksymalnego ciśnienia roboczego. Podczas pracy należy stosować środki ochrony osobistej, w tym okulary ochronne, ochronniki słuchu oraz maskę przeciwpyłową.

Opis urządzenia

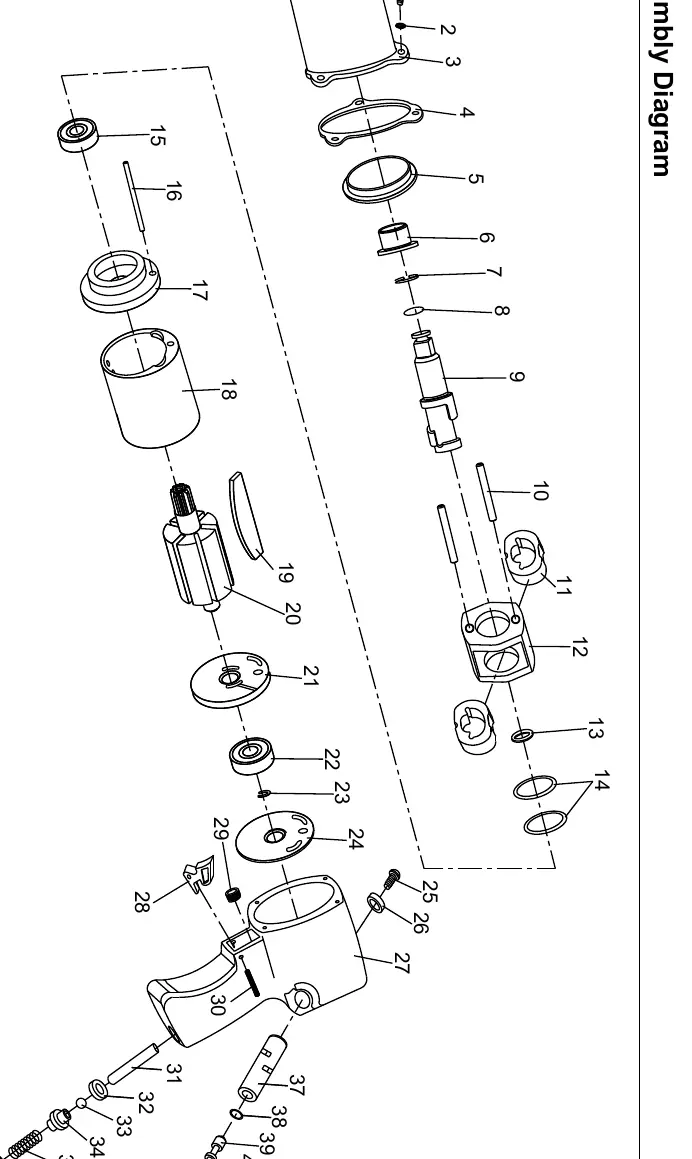

Klucz wyposażony jest w kowadło (anvil) o rozmiarze 1/2 cala, spust (trigger) do uruchamiania narzędzia, zawór sterujący (control valve) do zmiany kierunku obrotów oraz wlot powietrza (air inlet). Szczegółowy schemat budowy znajduje się w sekcji Assembly Diagram na końcu instrukcji.

Przygotowanie i instalacja

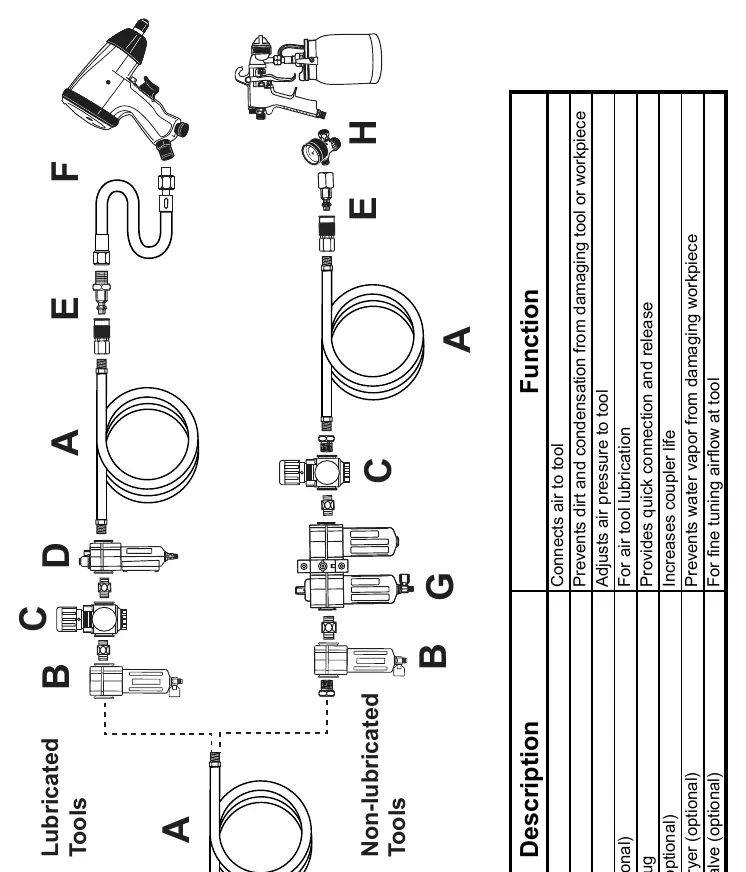

Do prawidłowego działania narzędzia zaleca się instalację układu przygotowania powietrza, który powinien zawierać: filtr, regulator ciśnienia z manometrem, naolejacz oraz zawór odcinający. Zawór odcinający jest kluczowy dla bezpieczeństwa, umożliwiając szybkie odcięcie dopływu powietrza w razie awarii węża.

• Podłącz wąż powietrzny do wlotu narzędzia.
• Nie instaluj szybkozłączki typu żeńskiego bezpośrednio na narzędziu, ponieważ może to spowodować utrzymywanie się ciśnienia po odłączeniu zasilania.
• Wyreguluj ciśnienie na kompresorze tak, aby nie przekraczało 90 PSI.
• Sprawdź szczelność wszystkich połączeń przed rozpoczęciem pracy.

Obsługa

Obsługa klucza jest prosta i opiera się na zaworze sterującym:

• Kierunek obrotów: Przesunięcie zaworu w lewo (patrząc od tyłu) ustawia obroty w prawo (forward). Przesunięcie w prawo ustawia obroty w lewo (reverse).
• Siła: Zawór sterujący służy również do regulacji siły dokręcania. Skala po prawej stronie odpowiada za obroty w prawo, a po lewej za obroty w lewo.
• Uruchomienie: Po założeniu odpowiedniej nasadki 1/2 cala na kowadło, chwyć narzędzie oburącz i naciśnij spust.

Uwaga: Klucze udarowe nie służą do dokręcania z precyzyjnym momentem obrotowym. Jeśli wymagany jest konkretny moment, należy użyć klucza dynamometrycznego po wstępnym dokręceniu kluczem udarowym.

Konserwacja i smarowanie

Regularna konserwacja jest niezbędna dla długiej żywotności narzędzia:

• Smarowanie: Jeśli nie używasz automatycznego naolejacza, dodaj kilka kropel oleju do narzędzi pneumatycznych do wlotu powietrza przed każdym użyciem oraz po każdej godzinie ciągłej pracy.
• Codziennie: Sprawdzaj stan narzędzia, poziom oleju w naolejaczu i opróżniaj filtr wilgoci.
• Kwartalnie: Zleć wykwalifikowanemu technikowi czyszczenie, inspekcję i smarowanie mechanizmu wewnętrznego.

Rozwiązywanie problemów

W przypadku spadku mocy, sprawdź czy dopływ powietrza jest wystarczający (CFM) i czy ciśnienie (PSI) jest prawidłowe. Upewnij się, że spust nie jest zablokowany, a narzędzie jest odpowiednio nasmarowane. W przypadku wycieków powietrza, sprawdź dokręcenie obudowy. Jeśli narzędzie się przegrzewa, konieczne może być smarowanie lub inspekcja wewnętrzna przez serwis.
