Instrukcja obsługi wózka jezdnego VEVOR 0.5-H / 1T-H
Szybki przewodnik po instalacji i konserwacji wózka jezdnego VEVOR 0.5-H oraz 1T-H. Dowiedz się, jak poprawnie zamontować wózek na belce, wyregulować rozstaw kół i dbać o bezpieczeństwo podczas transportu ładunków.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wózek jezdny VEVOR przeznaczony jest do poziomego transportu ładunków ręcznie, przy użyciu wciągnika elektrycznego w normalnych warunkach atmosferycznych. Model 0.5-H jest kompatybilny z wciągnikami PA200-PA500, natomiast model 1T-H z wciągnikami PA600-PA1000. Przed użyciem należy upewnić się, że konstrukcja nośna belki jest wystarczająco wytrzymała.
Budowa urządzenia
Główne elementy wózka obejmują:
- Nakrętka blokująca boczna
- Sworzeń wózka
- Płyta boczna
- Koło stalowe
- Uszczelki obudowy
- Wspornik
- Otwór montażowy
Instalacja wózka na belce
Istnieją dwie główne metody montażu wózka na belce:
- Montaż od końca belki: Preferowana metoda, przy której wózek jest połączony z wciągnikiem. Po nasunięciu wózka na belkę należy sprawdzić, czy wszystkie nakrętki są dokręcone. Na końcach belki należy zamontować ograniczniki ruchu (nie są dołączone do zestawu).
- Montaż przez demontaż płyty bocznej: Stosowany, gdy nie ma miejsca na końcu belki. Należy zdjąć płytę boczną ze sworznia zawieszenia, umieścić ją po drugiej stronie kołnierza, a następnie ponownie złożyć i zainstalować. Należy pamiętać o zabezpieczeniu zawleczki sworznia blokującego.
Bezpieczeństwo i inspekcja
Przed każdym użyciem należy przeprowadzić kontrolę bezpieczeństwa:
- Sprawdzić, czy wózek i wciągnik są odpowiednie do planowanego obciążenia.
- Upewnić się, że wózek nie jest uszkodzony i nie wykazuje śladów korozji.
- Po wstępnym montażu należy zawiesić lekkie obciążenie, aby upewnić się, że wszystkie cztery koła stykają się z belką.
- Dokręcić nakrętki i zabezpieczyć je blokadami.
- Po pełnym obciążeniu sprawdzić, czy luz między krawędzią belki a kołem wózka jest równy po obu stronach.
Konserwacja i regulacja

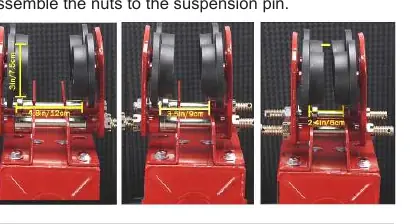

Wózek wymaga regulacji za pomocą podkładek dystansowych, gdy jest łączony z wciągnikiem. Należy zamontować wymaganą liczbę podkładek równomiernie po wewnętrznej stronie płyt bocznych, tak aby wymiar między kołnierzami kół wózka był o około 6 mm (1/4 cala) większy niż szerokość belki. Należy unikać długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
Dane techniczne
Wózek występuje w dwóch wariantach:
- Model 0.5-H: Nośność 0.5 tony (1100 lbs), szerokość belki 60-120 mm (2.36-4.72 cala).
- Model 1T-H: Nośność 1 tona (2200 lbs), szerokość belki 68-110 mm (2.68-4.33 cala).
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Koła wózka nie stykają się równomiernie z belką
Sprawdź, czy wózek został poprawnie wyregulowany za pomocą podkładek dystansowych i czy nakrętki są mocno dokręcone.
Wózek nie pasuje na belkę
Upewnij się, że szerokość belki mieści się w zakresie obsługiwanym przez dany model (0.5-H: 60-120mm, 1T-H: 68-110mm).
Korozja lub uszkodzenia mechaniczne
Sprawdź stan belki i wózka przed każdym użyciem. Jeśli występują ślady korozji lub odkształcenia, nie używaj urządzenia.
Przed użyciem
- Sprawdź, czy nośność wózka jest odpowiednia dla planowanego ładunku.
- Upewnij się, że konstrukcja montażowa belki jest wystarczająco wytrzymała.
- Sprawdź, czy wszystkie nakrętki są dokręcone i zabezpieczone.
- Upewnij się, że na końcach belki zamontowano ograniczniki ruchu.
- Sprawdź, czy wszystkie cztery koła stykają się z belką po zawieszeniu lekkiego ładunku.
Parametry w praktyce
- Nośność (Load Capacity)
- Maksymalna waga ładunku, jaką wózek może bezpiecznie transportować (0.5 tony lub 1 tona).
- Szerokość belki (I-beam/H-beam track)
- Zakres szerokości belki, na której można bezpiecznie zamontować wózek.
Ilustracje i schematy
- 1. Nakrętka blokująca boczna - służy do zabezpieczenia konstrukcji.
- 2. Sworzeń wózka - główny element łączący płyty boczne.
- 3. Płyta boczna - element nośny wózka.
- 4. Koło stalowe - element toczny poruszający się po belce.
Zgodność modelu
- Model 0.5-H jest przeznaczony do wciągników PA200-PA500.
- Model 1T-H jest przeznaczony do wciągników PA600-PA1000.
