Instrukcja obsługi wózka jezdnego Vevor 0.5T-H / 1T-H
Szybki przewodnik po instalacji, konserwacji i bezpiecznym użytkowaniu wózka jezdnego Vevor 0.5T-H oraz 1T-H. Dowiedz się, jak prawidłowo zamontować urządzenie na belce i dostosować rozstaw kół.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wózek jezdny Vevor (modele 0.5T-H i 1T-H) służy do poziomego transportu ładunków za pomocą wciągnika elektrycznego na belkach dwuteowych. Urządzenie jest przeznaczone do użytku przemysłowego w temperaturach otoczenia od -20 °C do +50 °C. Przed każdym użyciem należy sprawdzić stan techniczny wózka, w tym brak odkształceń, korozji czy uszkodzeń mechanicznych.
Instalacja wózka na belce
Istnieją dwie główne metody montażu:
- Montaż od końca belki: Preferowana metoda, w której wózek jest nasuwany na koniec belki wraz z podłączonym wciągnikiem. Po instalacji należy upewnić się, że wszystkie nakrętki są dokręcone i zamontować ograniczniki krańcowe (nie są dołączone do zestawu).
- Montaż w dowolnym miejscu: Jeśli brak jest dostępu do końca belki, należy zdemontować płytę boczną z wału zawieszenia, przełożyć ją na drugą stronę kołnierza belki, a następnie ponownie złożyć i zabezpieczyć zawleczkę wału.
Regulacja i ustawienia
Wózek wymaga precyzyjnego dopasowania do szerokości belki za pomocą podkładek dystansowych. Należy je rozmieścić równomiernie po wewnętrznej stronie płyt bocznych tak, aby odległość między kołnierzami kół wózka była o około 6 mm (1/4 cala) większa niż szerokość belki. Po ustawieniu należy mocno dokręcić nakrętki na sworzniu zawieszenia.
Bezpieczeństwo i konserwacja
- Przed użyciem należy sprawdzić, czy konstrukcja nośna belki ma wystarczającą wytrzymałość.
- Po wstępnym montażu należy zawiesić lekkie obciążenie, aby upewnić się, że wszystkie cztery koła stykają się z belką.
- Należy regularnie sprawdzać dokręcenie nakrętek blokujących.
- Unikać długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
- W przypadku wykrycia nieprawidłowości w działaniu, należy natychmiast zaprzestać użytkowania urządzenia.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Nierówny kontakt kół z belką
Sprawdź, czy podkładki dystansowe zostały rozmieszczone równomiernie po obu stronach płyt bocznych.
Wózek nie przesuwa się płynnie
Upewnij się, że luz między kołnierzem koła a belką wynosi około 6 mm i sprawdź, czy belka nie jest uszkodzona.
Poluzowane nakrętki
Należy dokręcić nakrętki blokujące i upewnić się, że zawleczki są prawidłowo wygięte.
Przed użyciem
- Sprawdź, czy wózek nie posiada pęknięć, korozji lub odkształceń.
- Upewnij się, że wszystkie nakrętki są mocno dokręcone.
- Sprawdź, czy ograniczniki krańcowe belki są zamontowane.
- Zweryfikuj, czy nośność wózka jest odpowiednia dla używanego wciągnika.
- Upewnij się, że belka jest czysta i wolna od przeszkód.
Parametry w praktyce
- Udźwig (0.5T-H / 1T-H)
- 1100 lbs (ok. 500 kg) dla modelu 0.5T-H oraz 2200 lbs (ok. 1000 kg) dla modelu 1T-H.
- Zakres regulacji
- Od 2.68 do 4.33 cala (szerokość kołnierza belki, na której można zamontować wózek).
Ilustracje i schematy
- Schemat główny przedstawia 7 kluczowych elementów: nakrętkę blokującą, sworzeń wózka, płytę boczną, koło stalowe, uszczelki obudowy, wspornik oraz otwór montażowy.

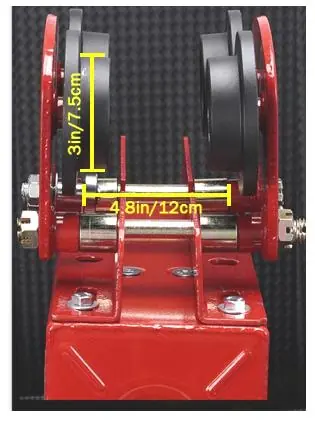

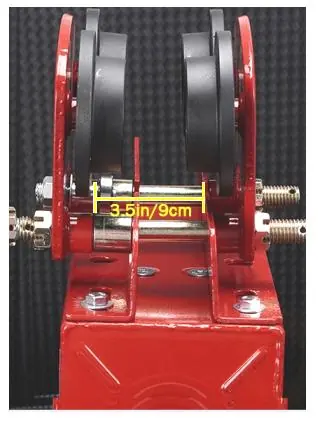

- Zdjęcia na stronie 7 pokazują prawidłowe rozmieszczenie podkładek dystansowych w celu uzyskania odpowiedniego prześwitu.
Zgodność modelu
- Model 1100lbs jest kompatybilny z wciągnikami elektrycznymi PA200-PA500.
- Model 2200lbs jest kompatybilny z wciągnikami elektrycznymi PA600-PA1000.
