Instrukcja obsługi panelu słonecznego Vevor 100W
Szybki przewodnik po instalacji i bezpiecznym użytkowaniu panelu słonecznego Vevor 100W. Zawiera schematy połączeń, parametry techniczne oraz ważne ostrzeżenia dotyczące eksploatacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i eksploatacji panelu słonecznego Vevor 100W. Przed przystąpieniem do pracy należy zapoznać się z ostrzeżeniami dotyczącymi wysokiego napięcia oraz warunków środowiskowych, w jakich urządzenie może pracować.
Bezpieczeństwo
- Urządzenie generuje napięcie stałe (DC) nawet przy słabym oświetleniu; nie dotykać terminali pod napięciem.
- Nie używać panelu w pobliżu wody, w warunkach wysokiej wilgotności, na śniegu ani na metalowych powierzchniach (np. maska samochodu).
- Nie zakrywać panelu podczas pracy, gdyż grozi to przegrzaniem i pożarem.
- Nie stawać na panelu ani nie zginać go.
- W przypadku wykrycia dymu lub zapachu spalenizny należy natychmiast odłączyć panel od urządzenia ładującego.
- Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Obsługa i podłączenie
Panel słoneczny wymaga zastosowania zewnętrznego kontrolera ładowania oraz akumulatora 12V. Należy upewnić się, że napięcie akumulatora przed podłączeniem wynosi powyżej 10,8V, a bezpieczne napięcie ładowania jest poniżej 13,86V.
Dane techniczne
- Moc znamionowa: 100W
- Typ ogniwa: Monokrystaliczne
- Napięcie obwodu otwartego: 21,3V DC
- Prąd zwarciowy (Isc): 6,1A
- Napięcie robocze: 18V (z kontrolerem, kompatybilne z 12V)

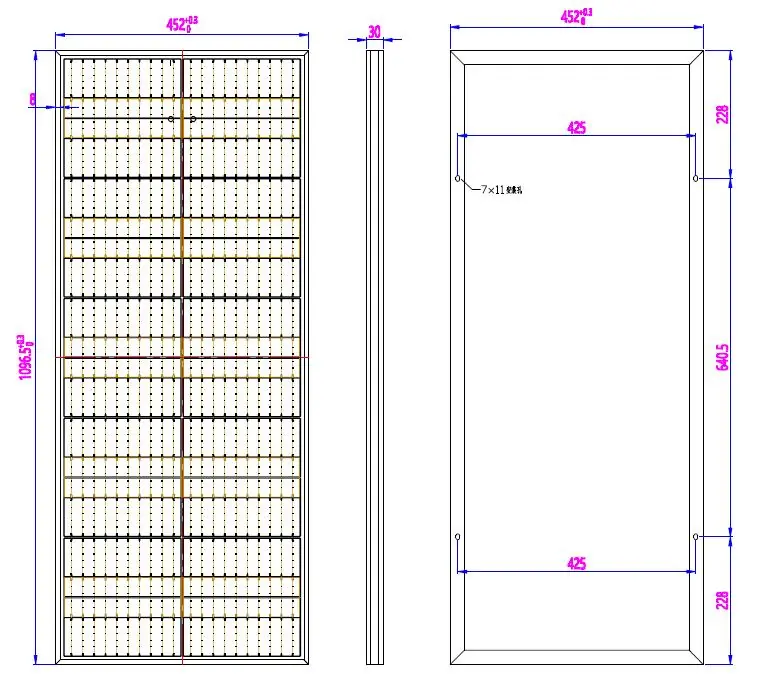

- Wymiary: 1095 x 450 x 29 mm
Konserwacja i utylizacja
Podczas czyszczenia panelu należy odłączyć wszystkie kable i urządzenia. Produkt podlega dyrektywie 2012/19/EU i nie może być wyrzucany z odpadami domowymi; należy go oddać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Dym lub zapach spalenizny
Natychmiast odłączyć panel od urządzenia ładującego.
Woda lub ciała obce w porcie USB
Odłączyć panel od urządzenia ładującego, aby uniknąć porażenia lub pożaru.
Niska wydajność ładowania
Wydajność zależy od kąta padania i intensywności światła słonecznego; upewnić się, że panel nie jest zacieniony.
Przed użyciem
- Sprawdzić, czy produkt nie jest uszkodzony lub czy nie ma odsłoniętych przewodów.
- Upewnić się, że napięcie akumulatora 12V jest wyższe niż 10,8V.
- Przygotować kontroler ładowania (niezbędny do pracy z akumulatorem).
- Zaplanować montaż w dobrze wentylowanym miejscu, z dala od dzieci.
- Upewnić się, że panel nie będzie przykryty ani zacieniony podczas pracy.
Parametry w praktyce
- Napięcie obwodu otwartego (21,3V DC)
- Maksymalne napięcie panelu bez obciążenia.
- Prąd zwarciowy (6,1A)
- Maksymalny prąd, jaki panel może wygenerować przy zwarciu.
- Napięcie robocze (18V)
- Napięcie pracy przy podłączonym kontrolerze ładowania.
Ilustracje i schematy

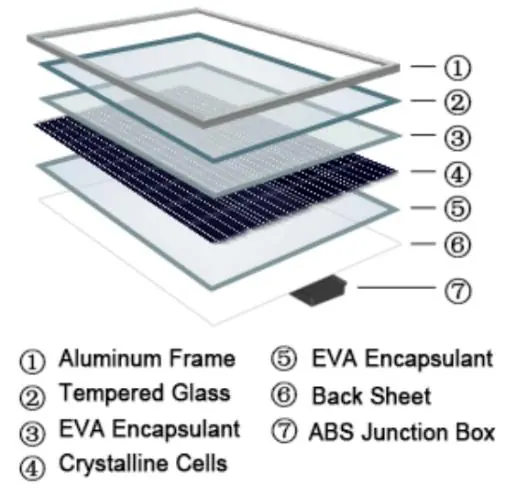

- Schemat budowy: przedstawia warstwy panelu, w tym ramę aluminiową, szkło hartowane i puszkę przyłączeniową.
- Schemat połączeń: pokazuje sposób podłączenia panelu do kontrolera ładowania i akumulatora.

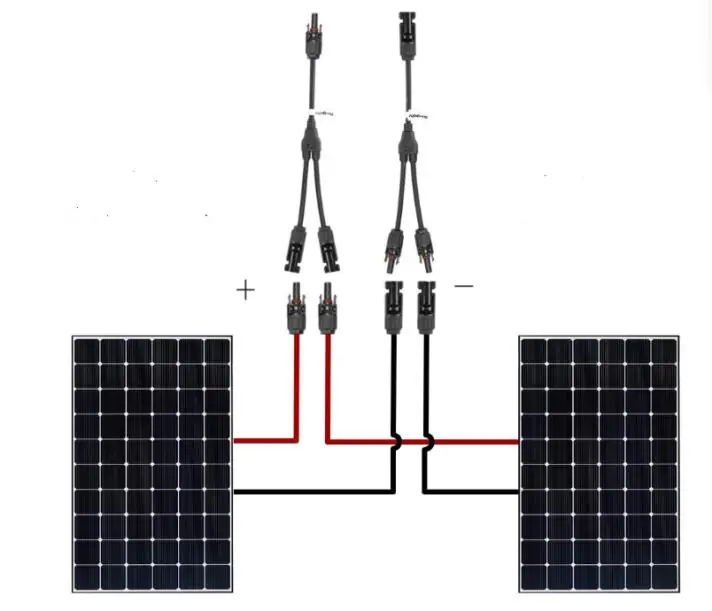

- Schemat połączenia równoległego: instrukcja łączenia dwóch paneli 100W w celu uzyskania 200W.
Zgodność modelu
- Wymaga zewnętrznego kontrolera ładowania 12V.
- Kompatybilny z akumulatorami 12V (bezpieczne napięcie ładowania poniżej 13,86V).
