Instrukcja obsługi uchwytu spawalniczego MIG Vevor 100L
Szybki przewodnik po instalacji, użytkowaniu i konserwacji uchwytu spawalniczego MIG Vevor 100L. Zawiera parametry techniczne, zasady bezpieczeństwa oraz wskazówki dotyczące prowadzenia drutu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi instrukcję obsługi uchwytu spawalniczego MIG Vevor 100L. Przed przystąpieniem do instalacji i użytkowania należy zapoznać się z wymogami konfiguracyjnymi oraz zasadami bezpieczeństwa, aby uniknąć ryzyka pożaru, porażenia prądem lub uszkodzenia sprzętu. Urządzenie powinno być obsługiwane przez wykwalifikowany personel.
Bezpieczeństwo
- Używaj maski i odpowiedniego sprzętu ochronnego zgodnie z wymogami BHP.
- Nie używaj kabla o niewystarczającym przekroju lub z uszkodzoną izolacją.
- Unikaj kontaktu pistoletu spawalniczego z ostrymi przedmiotami.
- Podczas sprawdzania podawania drutu nie zbliżaj końca pistoletu do twarzy ani oczu, aby uniknąć zranienia przez wysuwający się drut.
- Przeciążenie uchwytu powyżej prądu znamionowego prowadzi do jego uszkodzenia.
Instalacja
- Poluzuj pokrętło zabezpieczające na końcu pistoletu.
- Wsuń koniec pistoletu do oporu w zespół napędowy i dokręć pokrętło.
- Włóż wtyczkę spustową do gniazda i dokręć gwintowany kołnierz.
- Naciśnięcie włącznika spustowego uruchamia podawanie drutu pod napięciem oraz przepływ gazu.
Użytkowanie
Aby zapewnić płynne podawanie drutu, unikaj nadmiernego zginania kabla – w miarę możliwości należy go rozciągnąć. Sprężyna prowadząca drut powinna być ładowana i rozładowywana w linii prostej, aby zapobiec jej trwałemu odkształceniu. Sprężyna naturalnie rozszerza się wewnątrz uchwytu, a jej koniec powinien znajdować się około 5–8 mm od dolnego końca dystrybutora.
Konserwacja
- Okresowo przedmuchuj sprężynę prowadzącą suchym sprężonym powietrzem.
- Czyść odpryski na dyszy za pomocą sprayu lub szczotki; nie uderzaj pistoletem o dyszę w celu ich usunięcia.
- Nie używaj kabla uchwytu do ciągnięcia spawarki lub podajnika drutu.
- Jeśli uchwyt nie będzie używany przez ponad tydzień, wyjmij drut spawalniczy, aby zapobiec rdzewieniu i zwiększeniu oporu w sprężynie prowadzącej.
Dane techniczne
- Model: XLLINCMIG 100L
- Długość: 3,0 m (10 stóp)
- Prąd znamionowy: 100 A
- Cykl pracy: 100% z gazem CO2, 40% z gazem mieszanym
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Drut nie jest podawany swobodnie
Sprawdź, czy kabel nie jest zbyt mocno zgięty; wyprostuj go przed użyciem.
Rdza w sprężynie prowadzącej
Jeśli uchwyt nie będzie używany przez ponad tydzień, wyjmij drut spawalniczy.
Odpryski na dyszy
Czyść dyszę za pomocą sprayu lub szczotki; nie uderzaj pistoletem o dyszę.
Przed użyciem
- Sprawdź, czy konfiguracja gazu ochronnego jest zgodna z wymaganiami.
- Upewnij się, że kabel nie ma uszkodzonej izolacji.
- Załóż maskę i sprzęt ochronny.
- Upewnij się, że koniec pistoletu jest poprawnie osadzony w zespole napędowym.
Parametry w praktyce
- Prąd znamionowy
- Maksymalny limit roboczy przy ciągłym obciążeniu; przekroczenie powoduje uszkodzenie.
Ilustracje i schematy

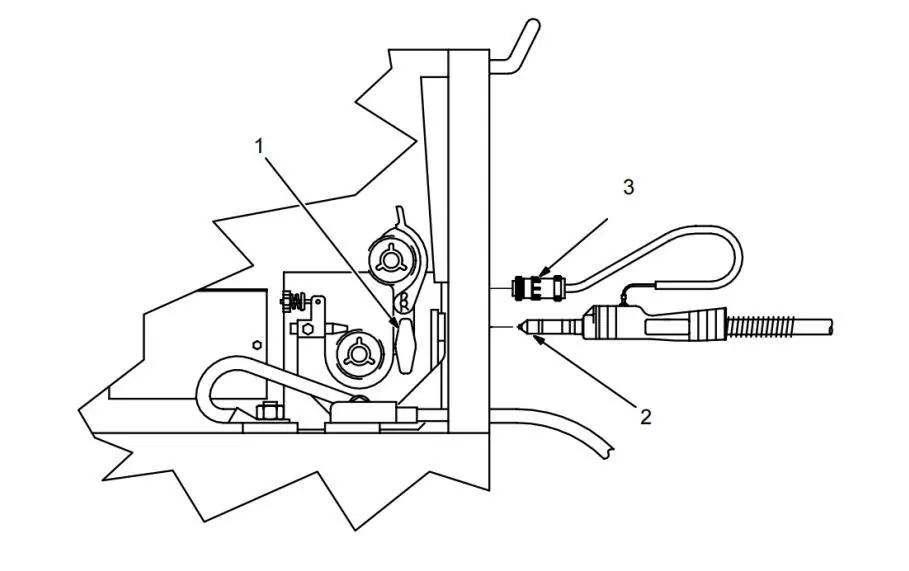

- Schemat instalacji pokazuje podłączenie końca pistoletu do zespołu napędowego (1), wtyczkę spustową (2) oraz gniazdo (3).
- Schemat użytkowania wskazuje na konieczność zachowania promienia gięcia kabla powyżej R300 oraz średnicy pętli powyżej 600 mm.
Zgodność modelu
- Uchwyt przeznaczony do standardowej konfiguracji spawarek MIG.
- W przypadku specjalnych wymagań należy skontaktować się z działem sprzedaży.
