Instrukcja obsługi panelu słonecznego VEVOR 100W
Szybki przewodnik po panelu słonecznym VEVOR 100W: instrukcje montażu, schematy połączeń, parametry techniczne oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy panelu słonecznego VEVOR o mocy 100W. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, eksploatacji oraz konserwacji urządzenia. Użytkownik powinien zapoznać się z ostrzeżeniami dotyczącymi wysokiego napięcia oraz warunków środowiskowych, w których panel może pracować.
Opis urządzenia

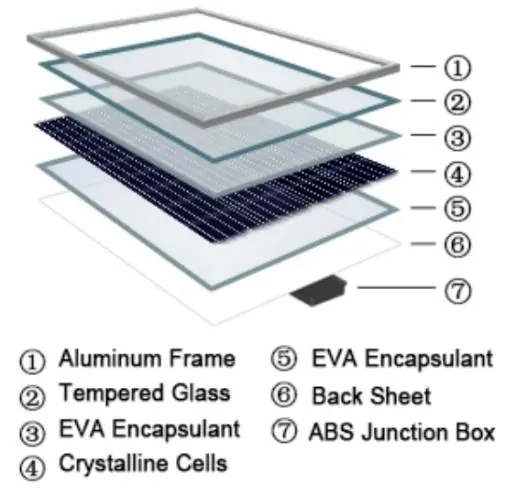

Panel słoneczny 100W składa się z ramy aluminiowej, hartowanego szkła, ogniw krystalicznych oraz puszki przyłączeniowej ABS. Jest to urządzenie przeznaczone do zastosowań zewnętrznych, w tym na dachach, balkonach czy w warunkach górskich.
Bezpieczeństwo
- Nie należy stawać ani chodzić po panelach słonecznych.
- Panel generuje napięcie stałe nawet przy słabym oświetleniu; nie dotykać zacisków pod napięciem.
- Nie zakrywać ani nie zacieniać panelu podczas pracy, aby uniknąć przegrzania i ryzyka pożaru.
- Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
- Nie używać produktu w przypadku uszkodzeń lub odsłoniętego okablowania.
Obsługa i podłączenie
Panel wymaga zewnętrznego kontrolera ładowania (12V) oraz akumulatora (12V). Przed podłączeniem należy upewnić się, że napięcie akumulatora przekracza 10,8V, a bezpieczne napięcie ładowania jest poniżej 13,86V. Instrukcja zawiera schematy połączeń dla pojedynczego panelu oraz połączenia równoległego dla zestawu 200W.
Dane techniczne
- Moc znamionowa: 100W
- Typ ogniwa: Monokrystaliczne
- Napięcie obwodu otwartego: 21,3V DC
- Napięcie robocze: 18V DC (kompatybilne z 12V)
- Prąd zwarciowy (Isc): 6,1A
- Prąd roboczy: 5,8A

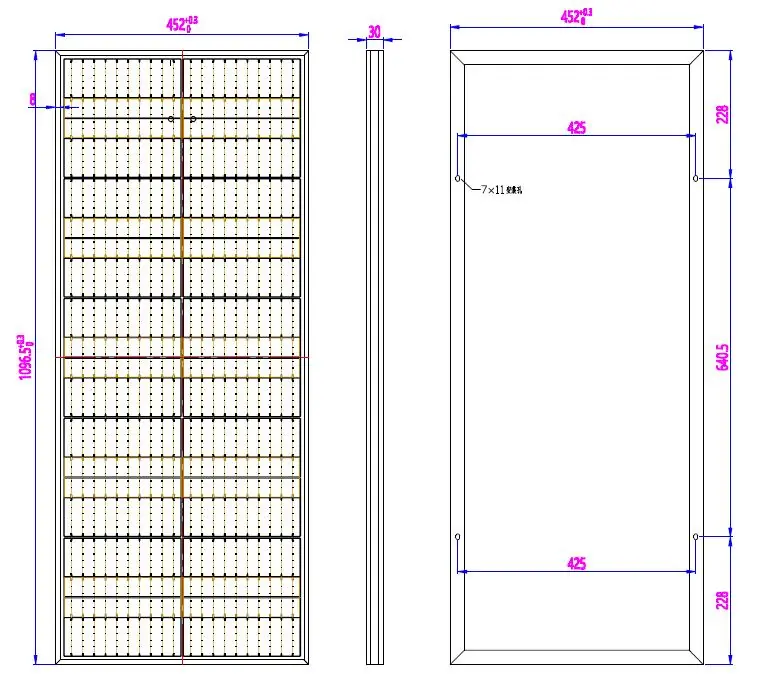

- Wymiary: 1095 x 450 x 29 mm
Utylizacja
Produkt podlega dyrektywie europejskiej 2012/19/EU. Należy go utylizować w wyznaczonych punktach zbiórki odpadów elektrycznych i elektronicznych, nie wyrzucać z odpadami domowymi.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Niskie tempo ładowania
Szybkość ładowania zależy od intensywności i kąta padania promieni słonecznych. Upewnij się, że panel nie jest zacieniony.
Urządzenie nie ładuje się
Sprawdź, czy wszystkie połączenia są poprawne, czy kontroler ładowania działa oraz czy napięcie akumulatora jest powyżej 10,8V.
Panel generuje ciepło podczas ładowania
Jest to normalna charakterystyka pracy urządzenia, a nie usterka.
Przed użyciem
- Sprawdź, czy produkt nie wykazuje oznak uszkodzeń mechanicznych.
- Upewnij się, że miejsce montażu jest dobrze wentylowane.
- Zweryfikuj, czy napięcie akumulatora wynosi powyżej 10,8V.
- Przygotuj niezbędne akcesoria: kontroler ładowania 12V i akumulator 12V.
- Upewnij się, że panel nie będzie zacieniony podczas pracy.
Parametry w praktyce
- Napięcie obwodu otwartego (21,3V DC)
- Maksymalne napięcie, jakie panel generuje bez obciążenia.
- Napięcie robocze (18V DC)
- Napięcie, przy którym panel pracuje najefektywniej w systemach 12V.
- Prąd zwarciowy (6,1A)
- Maksymalny prąd, jaki może popłynąć przy zwarciu wyjścia panelu.
Ilustracje i schematy
- Schemat połączeń pokazuje panel słoneczny podłączony do kontrolera ładowania, który następnie łączy się z akumulatorem i odbiornikiem (Output).

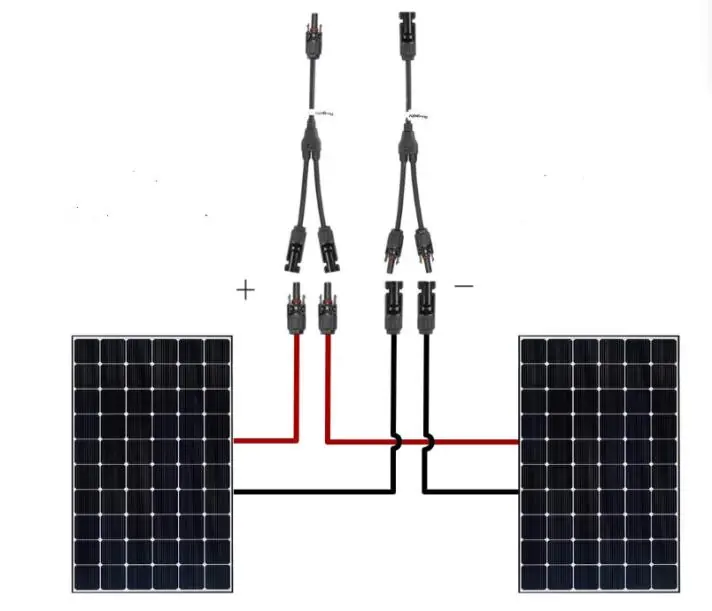

- Schemat połączenia równoległego 200W ilustruje sposób łączenia dwóch paneli za pomocą rozdzielaczy, aby zwiększyć moc przy zachowaniu napięcia 12V.
Zgodność modelu
- System wymaga kontrolera ładowania 12V.
- Akumulator musi być typu 12V.
- Nie stosować klejów jako głównej metody montażu.
