Instrukcja obsługi układu sterowania VEVOR 100HL
Szybki przewodnik po instalacji i konserwacji układu sterowania do silników zaburtowych VEVOR 100HL. Zawiera instrukcje montażu, pomiaru kabli oraz wskazówki bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji układu sterowania VEVOR 100HL. Kluczowe jest przestrzeganie procedur montażowych, aby uniknąć zagrożeń bezpieczeństwa. System jest przeznaczony do montażu równoległego do deski rozdzielczej lub pod kątem 20 stopni przy użyciu odpowiedniego zestawu ramek.

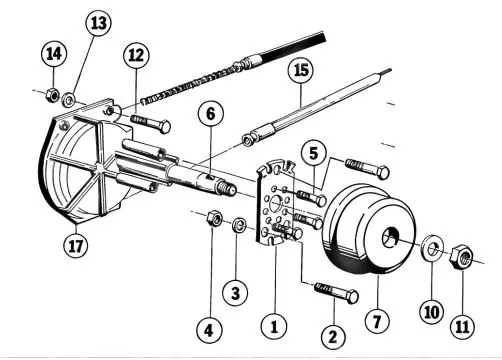

Montaż układu sterowania
Proces montażu obejmuje przygotowanie deski rozdzielczej, instalację uchwytu montażowego oraz montaż samego steru. Należy użyć dostarczonego szablonu do wywiercenia otworów. Po zamontowaniu steru na uchwycie, należy go zabezpieczyć śrubami z odpowiednim momentem dokręcania (25-30 lbs·in dla śrub steru, 50 lbs·in dla nakrętek uchwytu).

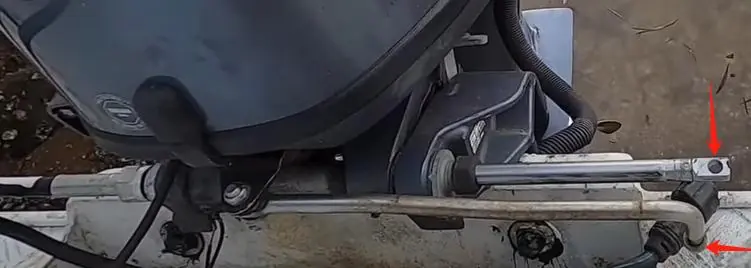

Instalacja linki sterowniczej
Przed instalacją należy zmierzyć wymaganą długość kabla, uwzględniając zagięcia. Podczas montażu linki należy:
- Wyczyścić otwory mocujące i nałożyć smar morski.
- Wsunąć kabel do otworu montażowego i dokręcić nakrętkę mocującą.
- Upewnić się, że promień gięcia kabla nie jest mniejszy niż 200 mm.
- Po instalacji sprawdzić poprawność działania układu poprzez obracanie kierownicą.
Konserwacja i bezpieczeństwo
Regularna konserwacja jest niezbędna dla bezpieczeństwa:
- Okresowo czyść i smaruj ruchome części wodoodpornym smarem morskim.
- Sprawdzaj system pod kątem korozji i uszkodzeń kabla (pęknięcia).
- W przypadku stwierdzenia sztywności kabla lub korozji, części należy niezwłocznie wymienić.
- Nie używaj części innych producentów.
- Nie podłączaj przewodów uziemiających do steru, aby uniknąć reakcji elektrolitycznej.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Układ sterowania wydaje się zablokowany
Może to wynikać z nadmiernego trymowania silnika. Zmniejsz prędkość łodzi lub zmień pozycję trymu silnika.
Sztywna praca kabla
Kabel jest niebezpieczny w użyciu i musi zostać natychmiast wymieniony.
Korozja części
Wszystkie części dotknięte korozją muszą zostać wymienione na nowe, używając oryginalnego osprzętu samoblokującego.
Przed użyciem
- Sprawdź, czy wszystkie elementy złączne są dokręcone.
- Upewnij się, że kabel nie jest zagięty poniżej promienia 200 mm.
- Sprawdź, czy wszystkie ruchome części są czyste i nasmarowane.
- Upewnij się, że używasz wyłącznie oryginalnych kabli sterujących VEVOR.
Parametry w praktyce
- Moment dokręcania nakrętek uchwytu
- 50 lbs·in - wymagany dla bezpiecznego montażu uchwytu.
- Moment dokręcania śrub steru
- 25-30 lbs·in - wymagany dla bezpiecznego montażu steru.
- Minimalny promień gięcia kabla
- R200 mm - przekroczenie tego limitu może uszkodzić kabel.
Ilustracje i schematy

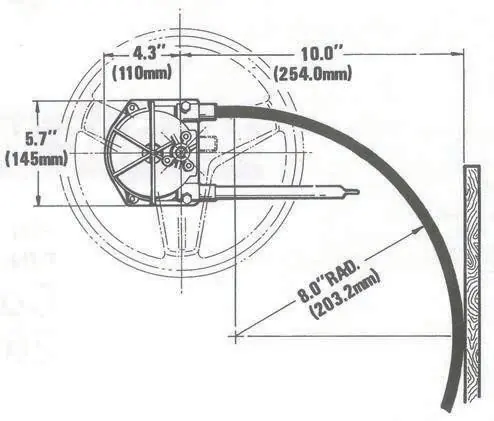

- Rysunek 1: Wymiary montażowe steru.
- Rysunek 2: Montaż zestawu ramki 90 stopni.

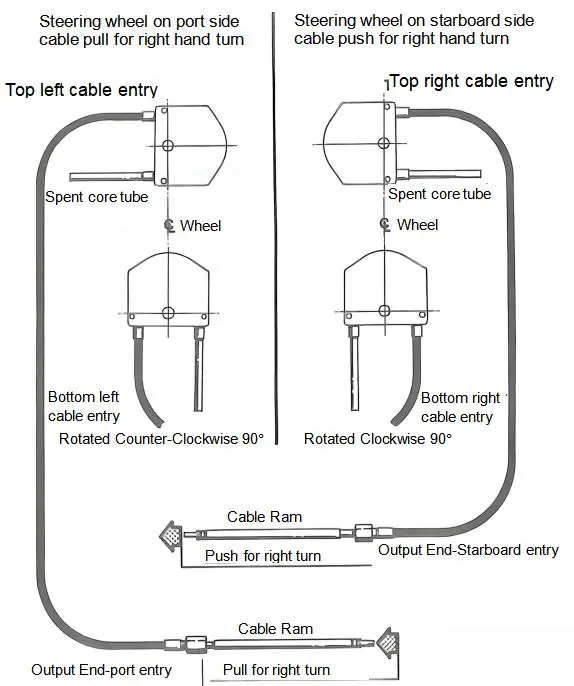

- Rysunek 4: Schemat wejścia kabla (lewe/prawe) w zależności od konfiguracji sterowania.
Zgodność modelu
- System 100HL jest przeznaczony do montażu równoległego lub pod kątem 20 stopni.
- Nie zmieniaj systemu z podwójnego kabla na pojedynczy.
- Używaj tylko oryginalnych kabli sterujących VEVOR.
