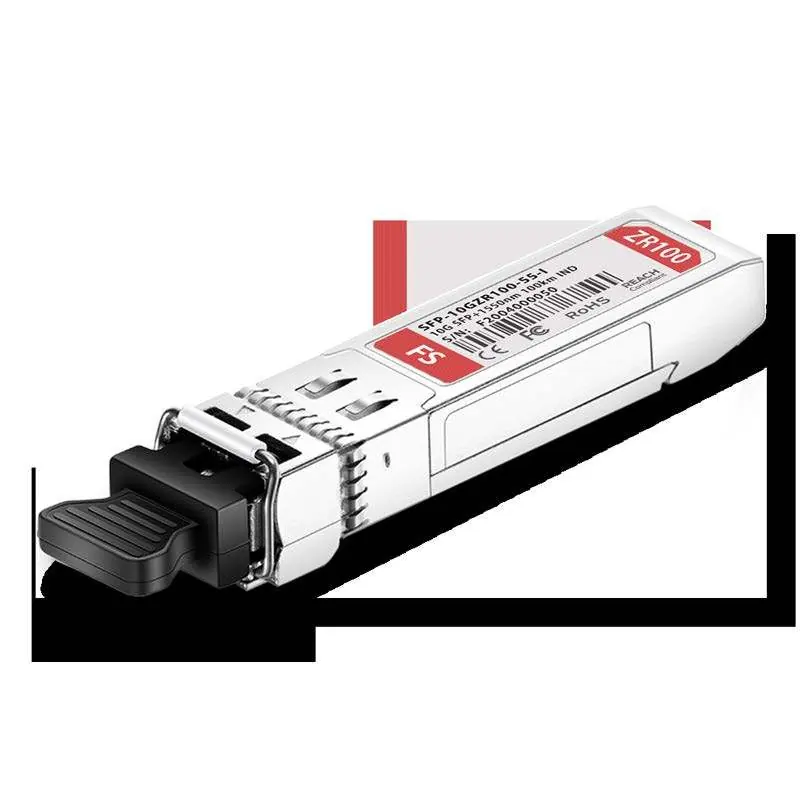

Transceiver FS 10GBASE-ZR SFP+ to moduł optyczny przeznaczony do transmisji danych na odległość do 100 km przy użyciu światłowodu jednomodowego (SMF). Urządzenie pracuje w standardzie 10GBASE-ZR/ZW i 10G Ethernet, oferując przepustowość do 11.3 Gb/s. Jest to wersja przemysłowa, przystosowana do pracy w trudnych warunkach temperaturowych od -40°C do 85°C.

Opis urządzenia
Moduł wykorzystuje nadajnik 1550nm EML oraz odbiornik APD. Posiada złącze Duplex LC/UPC i wspiera interfejs Digital Diagnostic Monitoring (DOM) zgodnie ze standardem SFF-8472, co pozwala na monitorowanie parametrów pracy w czasie rzeczywistym.
Warunki pracy i specyfikacja techniczna
Przed instalacją należy upewnić się, że środowisko pracy spełnia poniższe wymagania:
- Napięcie zasilania: 3.3V (zakres 3.135V - 3.465V).
- Temperatura pracy: -40°C do 85°C (wersja przemysłowa).
- Pobór mocy: Poniżej 2W.
- Zasięg: Do 100 km na światłowodzie 9/125µm SMF.
- Odporność ESD: Wytrzymuje napięcie kontaktu bezpośredniego 8KV.
Definicje pinów
Złącze modułu składa się z 20 pinów. Kluczowe sygnały obejmują:

- TX_DISABLE (Pin 3): Wyłączenie nadajnika (stan wysoki lub otwarty).
- TX_FAULT (Pin 2): Sygnalizacja błędu nadajnika.
- LOS (Pin 8): Sygnalizacja utraty sygnału (Loss of Signal).
- SDA/SCL (Piny 4, 5): Interfejs szeregowy 2-wire do diagnostyki.
- RD+/RD- (Piny 13, 12): Wyjście danych odbiornika.
- TD+/TD- (Piny 18, 19): Wejście danych nadajnika.
Wymiary mechaniczne
Moduł posiada standardowy format SFP+ (Small Form-factor Pluggable). Dokładne wymiary mechaniczne (w mm) są kluczowe przy projektowaniu obudów urządzeń sieciowych i zapewnieniu poprawnego styku w gnieździe hosta.

Diagnostyka cyfrowa (DOM)
Moduł jest zgodny ze specyfikacją SFF-8472 Rev10.2. Obsługuje wewnętrzną kalibrację dla monitorowania temperatury, napięcia zasilania, mocy optycznej RX/TX oraz prądu polaryzacji (Bias Current).
Informacje o producencie
FS.com
Praktyczna pomoc
Typowe problemy
Sprawdź, czy moc sygnału wejściowego nie spadła poniżej progu -35 dBm. Upewnij się, że światłowód jest czysty i poprawnie podłączony.
Wysoki stan na pinie TX_FAULT oznacza błąd. Sprawdź, czy prąd polaryzacji lub moc wyjściowa nadajnika nie przekraczają ustawionych progów alarmowych.
Sprawdź, czy pin MOD_ABS jest poprawnie uziemiony wewnątrz modułu i czy złącze jest w pełni włożone do portu SFP+.
Przed użyciem
- Upewnij się, że urządzenie hosta obsługuje standard SFP+ MSA.
- Zweryfikuj, czy używany światłowód to typ single-mode (SMF) 9/125µm.
- Sprawdź, czy napięcie zasilania 3.3V jest stabilne.
- Upewnij się, że temperatura otoczenia mieści się w zakresie -40°C do 85°C.
- Sprawdź czystość złączy optycznych przed podłączeniem.
Parametry w praktyce
- Zasięg (Link Distance)
- Maksymalna odległość transmisji wynosi 100 km przy użyciu światłowodu jednomodowego.
- Długość fali (Center Wavelength)
- 1550nm, typowe dla transmisji długodystansowych.
- Temperatura pracy
- Zakres przemysłowy (-40 do 85°C) pozwala na pracę w trudnych warunkach zewnętrznych.
Ilustracje i schematy

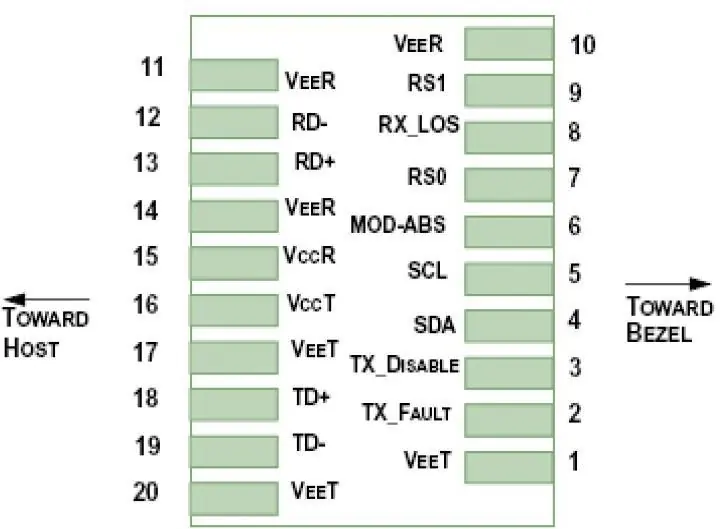

- Schemat pinów (Figure 1) przedstawia układ 20-pinowy złącza, wskazując orientację 'TOWARD HOST' oraz 'TOWARD BEZEL'.

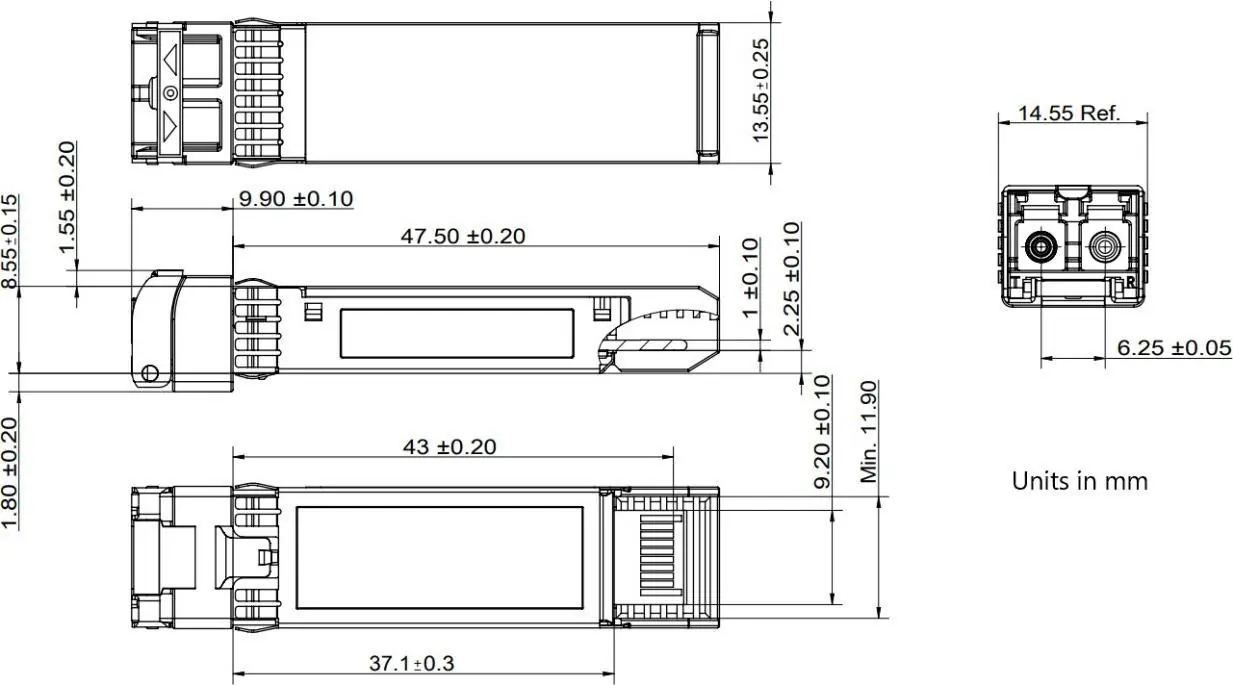

- Rysunek mechaniczny (Figure 2) zawiera szczegółowe wymiary modułu w milimetrach, niezbędne do weryfikacji dopasowania w obudowie.
Zgodność modelu
- Zgodny ze standardami SFP+ MSA i IEEE 802.3ae.
- Przetestowany pod kątem kompatybilności z urządzeniami Cisco, Brocade, Dell, Huawei i innymi w ramach FS Assured Program.
