Instrukcja obsługi transiwera światłowodowego FS 1000BASE-LX SFP

Szybki przewodnik po transiwerze światłowodowym FS 1000BASE-LX SFP. Dowiedz się o specyfikacji technicznej, opisach pinów, warunkach pracy i kompatybilności urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Transiwer światłowodowy FS 1000BASE-LX SFP (model SFP1G-LX-31) to moduł typu hot-pluggable przeznaczony do dwukierunkowej transmisji danych szeregowych. Urządzenie jest zgodne ze standardem MSA SFP oraz SFF-8472. Jest przeznaczone do pracy z jednomodowym światłowodem (SMF) na dystansie do 20 km.

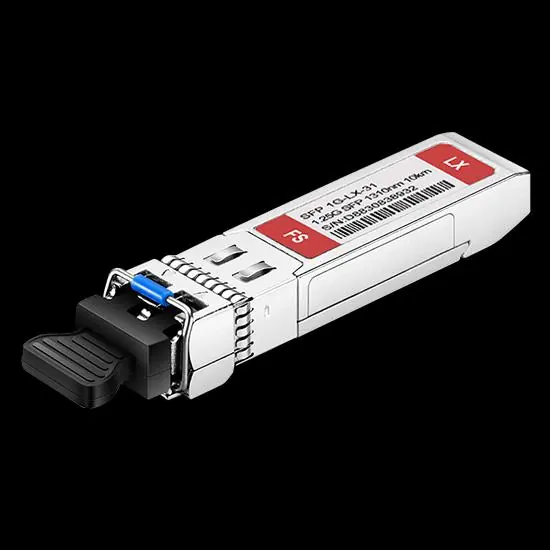

Transiwer światłowodowy FS 1000BASE-LX SFP
Transiwer światłowodowy FS 1000BASE-LX SFP

Opis urządzenia

Moduł składa się z sekcji nadajnika wykorzystującej laser 1310nm (zgodny z klasą 1 IEC-60825) oraz sekcji odbiornika z detektorem InGaAs. Urządzenie posiada 20-pinowe złącze SFP, które umożliwia wymianę modułu bez wyłączania urządzenia (hot-plug).

Specyfikacja techniczna

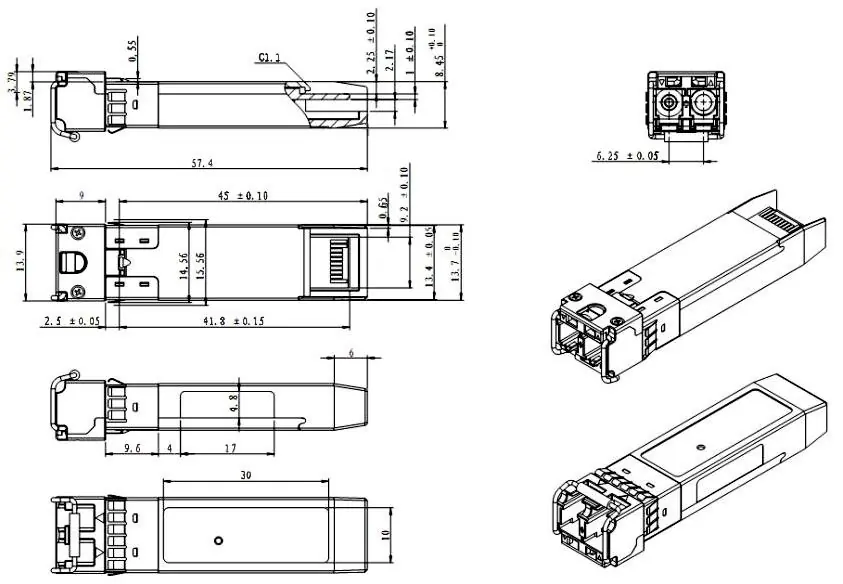

Specyfikacja mechaniczna
Specyfikacja mechaniczna
  • Prędkość transmisji: do 1.25 Gb/s
  • Zasięg: 20 km przy użyciu światłowodu 9/125 µm SMF
  • Zasilanie: 3.3V (± 5%)
  • Złącze: Duplex LC
  • Długość fali: 1310 nm
  • Zakresy temperatur pracy:
    • Commercial: 0°C do +70°C
    • Extended: -5°C do +85°C
    • Industrial: -40°C do +85°C

Opis pinów

Złącze SFP posiada 20 pinów, w tym:

Schemat pinów złącza SFP
Schemat pinów złącza SFP
  • VeeT / VeeR: Uziemienie nadajnika i odbiornika.
  • TX Fault: Wskaźnik błędu nadajnika (wyjście typu open collector).
  • TX Disable: Wejście wyłączające nadajnik.
  • MOD-DEF 0, 1, 2: Piny definicji modułu (interfejs szeregowy).
  • LOS: Wskaźnik utraty sygnału (Loss of Signal).
  • RD+/RD-: Różnicowe wyjścia danych odbiornika.
  • TD+/TD-: Różnicowe wejścia danych nadajnika.
  • VccR / VccT: Zasilanie odbiornika i nadajnika (3.3V).

Kompatybilność i testy

Każdy transiwer FS jest testowany w ramach programu FS Assured Program w celu zapewnienia pełnej kompatybilności z ponad 200 dostawcami sprzętu sieciowego, w tym Cisco, Arista, Juniper, Dell i Brocade. Urządzenia przechodzą rygorystyczne testy jakości, w tym testy jakości sygnału TX/RX, testy stabilności termicznej oraz testy protokołów.

Informacje o producencie

FS.com

Profil marki

Praktyczna pomoc

Typowe problemy

Brak sygnału (Loss of Signal)

Sprawdź czystość złączy światłowodowych oraz czy kabel jest poprawnie wpięty. Upewnij się, że poziom sygnału mieści się w zakresie czułości odbiornika.

Błąd lasera (TX Fault)

Sprawdź, czy moduł jest poprawnie osadzony w porcie SFP i czy zasilanie (3.3V) jest stabilne. Jeśli błąd nadal występuje, może to oznaczać awarię modułu.

Przekroczenie temperatury pracy

Upewnij się, że urządzenie pracuje w dopuszczalnym zakresie temperatur (zależnie od wersji: Commercial, Extended lub Industrial).

Przed użyciem

  • Sprawdź, czy urządzenie docelowe (switch/router) obsługuje standard SFP.
  • Upewnij się, że używasz odpowiedniego typu światłowodu (9/125 µm SMF).
  • Sprawdź, czy złącze LC jest czyste przed podłączeniem.
  • Zweryfikuj, czy napięcie zasilania w porcie wynosi 3.3V.
  • Upewnij się, że długość fali (1310nm) jest zgodna z urządzeniem po drugiej stronie łącza.

Parametry w praktyce

Supply Voltage
Wymagane napięcie zasilania (3.3V ± 5%).

Ilustracje i schematy

  • Schemat pinów (strona 5) przedstawia układ 20 pinów złącza SFP.
  • Wykres histerezy LOS (strona 5) pokazuje poziomy sygnału dla utraty sygnału (Loss of Signal).
  • Rysunki techniczne (strona 8) przedstawiają wymiary fizyczne modułu.

Zgodność modelu

  • Zgodny ze standardem MSA SFP.
  • Zgodny ze specyfikacją SFF-8472.
  • Przetestowany z urządzeniami Cisco, Arista, Juniper, Dell, Brocade.
