Specyfikacja techniczna klimatyzatora Fujitsu 12KTAP1
Poznaj szczegółową specyfikację techniczną klimatyzatora Fujitsu 12KTAP1. Przewodnik zawiera parametry pracy jednostek ASUH12KTAS i AOUH12KTAP1, wymiary, listę kompatybilnych akcesoriów oraz kluczowe funkcje systemu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o systemie
Niniejszy dokument stanowi specyfikację techniczną (submittal) systemu klimatyzacji Fujitsu 12KTAP1, składającego się z jednostki wewnętrznej ASUH12KTAS oraz jednostki zewnętrznej AOUH12KTAP1. Dokument zawiera szczegółowe dane dotyczące wydajności, wymiarów oraz kompatybilnych akcesoriów.
Funkcje jednostki wewnętrznej
- Kompaktowa konstrukcja ścienna.
- Wbudowana łączność Wi-Fi do zdalnego monitorowania przez aplikację Airstage Mobile.
- Czujnik obecności (Occupancy sensor) dla zwiększenia oszczędności energii.
- Wiele opcji prędkości wentylatora (Auto, High, Med-High, Med, Med-Low, Low, Quiet).
- Zaawansowane tryby pracy: Economy, Powerful, Minimum Heat, automatyczne odszranianie.
- Podwójna filtracja: filtr Apple-Catechin oraz filtr jonowy dezodoryzujący.
- Kompatybilność z protokołami BACnet i Modbus.
Funkcje jednostki zewnętrznej
- System wykorzystujący czynnik chłodniczy R-32 o niskim współczynniku GWP.
- Sprężarka z inwerterem zapewniająca wysoką wydajność.
- Praca w trybie grzania w ekstremalnie niskich temperaturach do -22°F (-30°C).
- Grzałka tacy ociekowej (Base pan heater) zaprojektowana do pracy w trudnych warunkach klimatycznych.
- Wymiennik ciepła z powłoką Hydro Fin dla zwiększonej odporności na korozję.
Dane techniczne i wydajność
System charakteryzuje się wysoką efektywnością energetyczną:
- SEER2: 31.5
- HSPF2: 13.7
- Wydajność chłodnicza (znamionowa): 12000 Btu/h
- Wydajność grzewcza (znamionowa): 15300 Btu/h
- Zasilanie: 208/230 V~ 60 Hz
Akcesoria i sterowanie
System obsługuje szeroką gamę akcesoriów, w tym:
- Sterowniki przewodowe: UTY-RVRU (KAGAMI), UTY-RNRUZ5, UTY-RHRY, UTY-RSRY.
- Interfejsy komunikacyjne: Modbus Converter (UTY-VMSX), BACnet MSTP & Modbus RTU Gateway (FJ-AC-485-1).
- Zestawy do obsługi termostatów 24V (TTRXZ1-KIT).
Praktyczna pomoc
Typowe problemy
Niska wydajność grzewcza w ekstremalnych warunkach
System jest zaprojektowany do pracy do -22°F (-30°C). Upewnij się, że instalacja spełnia wymogi dla regionów o ekstremalnie niskich temperaturach.
Brak komunikacji z akcesoriami
Wiele akcesoriów (np. UTY-RVRU, UTY-RNRUZ5) wymaga dodatkowego zestawu komunikacyjnego UTY-TWRXZ4 do podłączenia do jednostki wewnętrznej.
Przed użyciem
- Sprawdź, czy zasilanie elektryczne jest zgodne z wymogami (208/230 V, 60 Hz).
- Upewnij się, że instalacja chłodnicza spełnia wymogi długości przewodów (min. 10 ft / 3 m, maks. 66 ft / 20 m).
- Zweryfikuj, czy wybrane akcesoria sterujące są kompatybilne z jednostką wewnętrzną.
- Zaplanuj przestrzeń montażową zgodnie z podanymi wymiarami jednostek.
Ilustracje i schematy

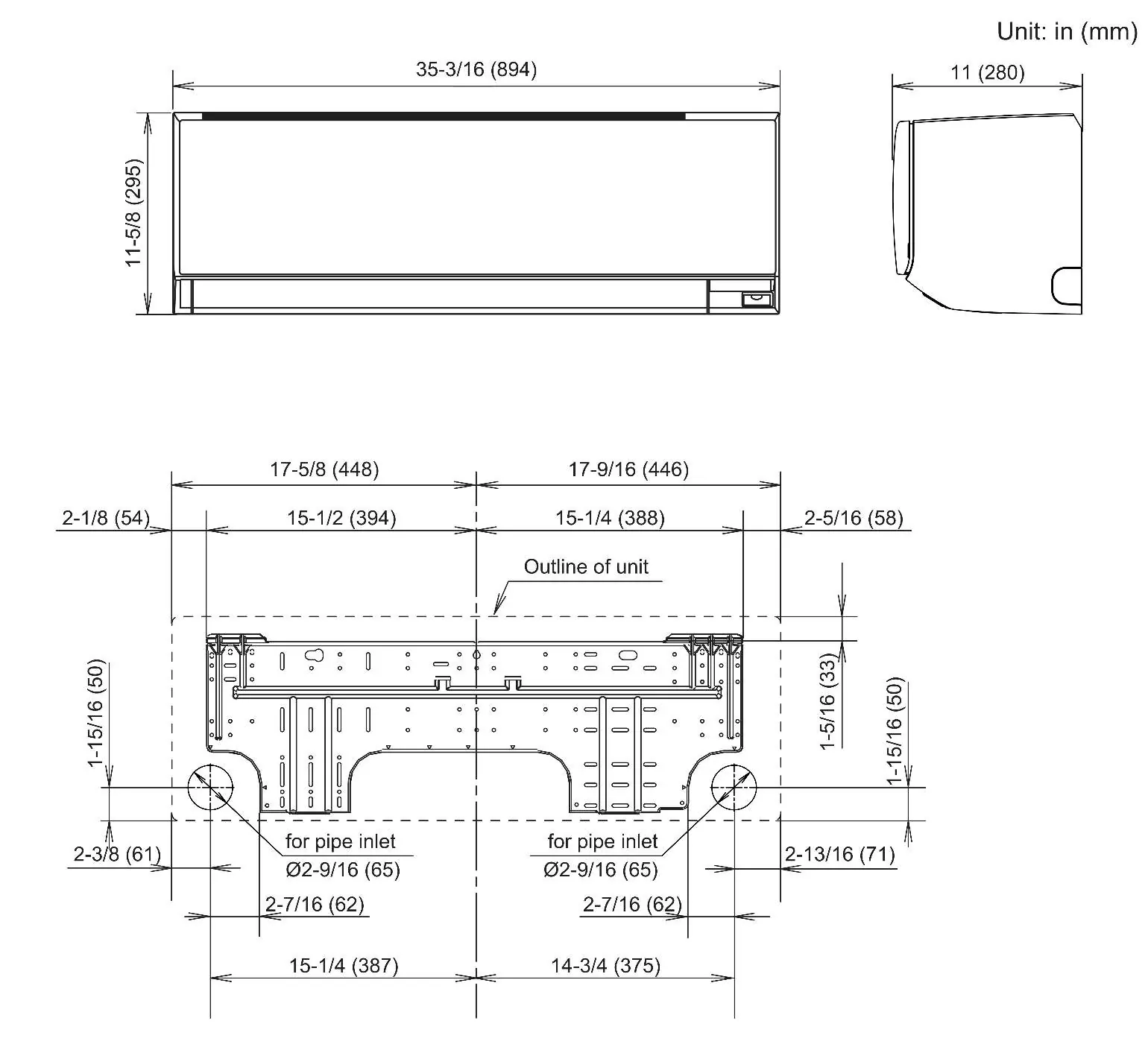

- Strona 5 zawiera szczegółowe wymiary jednostki wewnętrznej (ASUH12KTAS) z zaznaczonymi punktami wlotu rur.

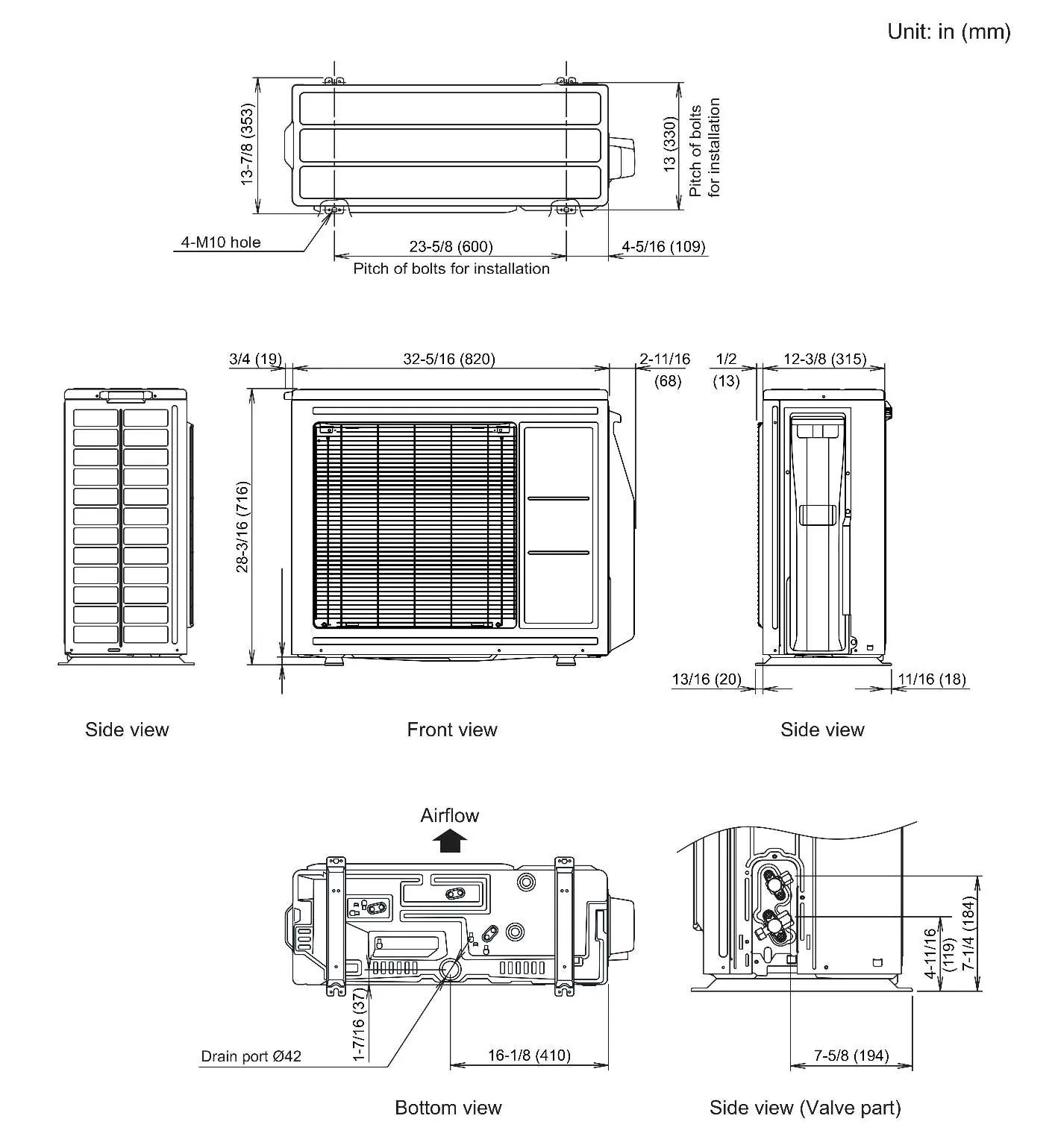

- Strona 6 zawiera wymiary jednostki zewnętrznej (AOUH12KTAP1) wraz z rozstawem śrub montażowych.
Zgodność modelu
- Niektóre sterowniki (np. UTY-TTRXZ1) nie mogą być używane jednocześnie z innymi typami sterowników (centralnymi, bezprzewodowymi, Wi-Fi).
- Połączenie z chmurą AIRSTAGE wymaga kompatybilnego adaptera podłączonego do jednostki wewnętrznej.
