Specyfikacja techniczna pompy ciepła Fujitsu 15LZBS1
Poznaj szczegółowe dane techniczne, wymagania instalacyjne oraz wymiary pompy ciepła Fujitsu 15LZBS1. Dokument zawiera informacje o wydajności, warunkach pracy oraz gwarancji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi arkusz danych technicznych (submittal) dla pompy ciepła Fujitsu 15LZBS1. Zawiera on kluczowe parametry wydajnościowe, wymagania dotyczące instalacji chłodniczej, wymiary fizyczne oraz informacje o dostępnych akcesoriach i gwarancji. Dokument służy jako podstawa do planowania instalacji i weryfikacji specyfikacji urządzenia.
Opis urządzenia

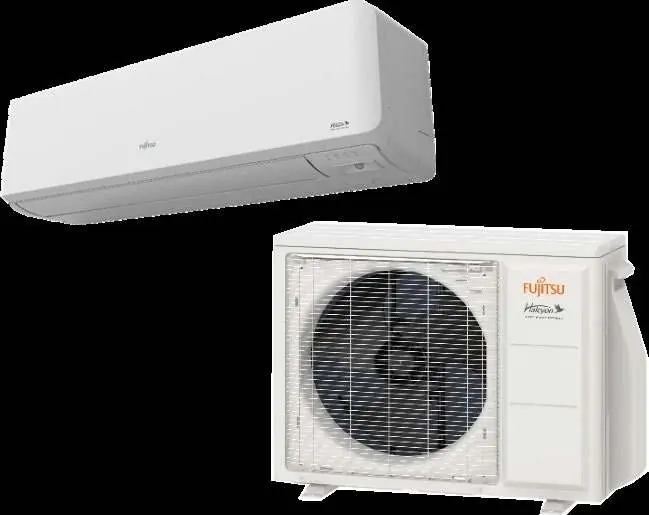

Fujitsu 15LZBS1 to inwerterowa pompa ciepła typu split, przeznaczona do montażu ściennego. System składa się z jednostki wewnętrznej (ASUG15LZBS) oraz jednostki zewnętrznej (AOUG15LZAS1). Urządzenie charakteryzuje się wysoką efektywnością energetyczną (SEER 25.3) i jest przystosowane do pracy w szerokim zakresie temperatur zewnętrznych.
Dane techniczne
- Wydajność chłodzenia: 14,500 BTU (zakres 3,100-18,400 BTU)
- Wydajność grzania: 18,000 BTU (zakres 3,100-23,900 BTU)
- Zasilanie: 208/230V, 60Hz
- Efektywność: SEER 25.3, EER 13.9, HSPF 13.4
- Czynnik chłodniczy: R410A
Wymagania instalacyjne
Instalacja musi spełniać określone wymogi techniczne dotyczące połączeń chłodniczych:
- Metoda połączenia: Flare (kielichowe)
- Przewód cieczowy: średnica 1/4 cala (6.35 mm)
- Przewód gazowy: średnica 1/2 cala (12.7 mm)
- Długość instalacji: minimum 5 m, maksimum 20 m
- Maksymalna różnica wysokości: 15 m
Wymiary i waga
Urządzenie posiada następujące wymiary:
- Jednostka wewnętrzna: 280 x 980 x 240 mm (waga netto 13 kg)
- Jednostka zewnętrzna: 632 x 799 x 290 mm (waga netto 39 kg)
Gwarancja
Producent oferuje różne warianty gwarancji w zależności od rejestracji i sposobu montażu:
- 7 lat na kompresor, 5 lat na części (standardowo).
- 10 lat na kompresor i części (przy rejestracji w ciągu 60 dni od instalacji w rezydencji).
- 12 lat na kompresor i części (przy rejestracji w ciągu 60 dni od instalacji w rezydencji, wykonanej przez autoryzowanego wykonawcę Fujitsu Elite).
Praktyczna pomoc
Typowe problemy
Brak danych o typowych awariach
Dokument jest arkuszem specyfikacji. W przypadku problemów z działaniem urządzenia należy skontaktować się z autoryzowanym serwisem Fujitsu lub sprawdzić pełną instrukcję obsługi.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (208/230V, 60Hz).
- Upewnij się, że długość instalacji chłodniczej mieści się w zakresie 5-20 metrów.
- Zweryfikuj średnice przewodów (ciecz 1/4 cala, gaz 1/2 cala).
- Upewnij się, że miejsce montażu zapewnia odpowiednią przestrzeń dla jednostki zewnętrznej i wewnętrznej.
- Zarejestruj produkt w ciągu 60 dni od instalacji, aby skorzystać z rozszerzonej gwarancji.
Parametry w praktyce
- Zakres pracy (chłodzenie)
- Urządzenie może pracować w temperaturach zewnętrznych od -10°C do 46°C.
- Zakres pracy (grzanie)
- Urządzenie może pracować w temperaturach zewnętrznych od -21°C do 24°C.
Ilustracje i schematy
- Schemat wymiarów jednostki wewnętrznej i zewnętrznej pomaga w zaplanowaniu miejsca montażu.
- Rysunek wspornika ściennego (Wall Bracket) wskazuje punkty montażowe i otwory na przewody.
Zgodność modelu
- System jest zgodny z Energy Star.
- Dostępne akcesoria: sterownik przewodowy (UTY-RNRUZ5), sterownik prosty (UTY-RSRY), moduł WiFi (UTY-TFSXF1).
