Instrukcja obsługi przetwornicy napięcia Furrion 1000W

Najważniejsze informacje z instrukcji

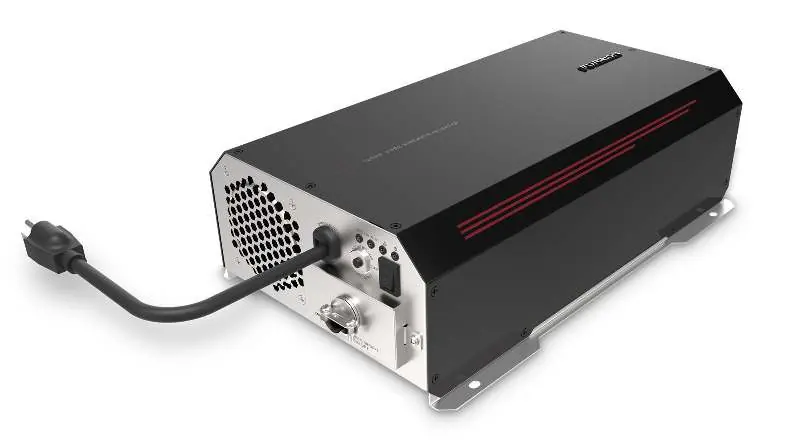

Przetwornica Furrion 1000W (model FIVBDP10A) służy do konwersji napięcia stałego 12V DC na standardowe napięcie zmienne 115V AC. Urządzenie jest przeznaczone do użytku w pojazdach, kamperach, łodziach i ciężarówkach. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi wentylacji, zabezpieczeń bezpiecznikowych oraz odpowiedniego doboru przewodów.

Bezpieczeństwo

• Nie instalować w przedziałach akumulatorowych ani w miejscach, gdzie występują łatwopalne opary (np. zbiorniki paliwa).
• Urządzenie wymaga odpowiedniej wentylacji (minimum 25 mm odstępu).
• Zawsze stosować bezpiecznik na dodatnim przewodzie zasilającym między akumulatorem a przetwornicą.
• Nie wystawiać na działanie wody, wilgoci, pyłu ani skrajnych temperatur.

Instalacja

Przetwornica posiada cztery otwory montażowe umożliwiające montaż na płaskiej powierzchni. W przypadku montażu na ścianie, należy montować urządzenie poziomo, aby zapewnić dostęp do przełączników i wskaźników.

Podłączenie do źródła zasilania

Urządzenie wymaga akumulatora 12V. Należy użyć przewodów o odpowiednim przekroju (zalecane #4 AWG) i zachować jak najkrótszą długość połączenia. Biegunowość musi być zachowana – odwrotne podłączenie spowoduje trwałe uszkodzenie urządzenia.

Podłączenie odbiorników (Hard-wire)

1. Zdjąć pokrywę przedziału okablowania AC.
2. Podłączyć przewody wyjściowe: czarny do czarnego (Line), biały do białego (Neutral), zielony/miedź do uziemienia.
3. Zabezpieczyć przewody wewnątrz przedziału i zamontować pokrywę.
4. Podłączyć przewód uziemiający do obudowy (Ground lug) za pomocą śruby, dokręcając z momentem max 35 inch-lbs.

Obsługa i wskaźniki

Przetwornica posiada wbudowany przełącznik ON/OFF. Wskaźniki LED informują o stanie pracy:

• Żółta LED: Przetwornica aktywna.
• Zielona LED (bypass): Aktywne zasilanie z sieci zewnętrznej.
• Czerwona LED: Błąd (przeciążenie, przegrzanie, niskie/wysokie napięcie akumulatora, zwarcie).
• Zielona LED (normal): Normalna praca.

W przypadku wystąpienia błędu, należy wyłączyć i ponownie włączyć urządzenie przyciskiem ON/OFF.

Konserwacja

Urządzenie nie zawiera części serwisowalnych przez użytkownika. Nie otwierać obudowy. W przypadku awarii bezpiecznika wewnętrznego należy skontaktować się z serwisem. Czyścić wyłącznie suchą szmatką, po uprzednim odłączeniu od zasilania.

Rozwiązywanie problemów

W przypadku braku zasilania AC, sprawdzić stan naładowania akumulatora, poprawność połączeń kablowych oraz czy nie wystąpiło przeciążenie. Jeśli urządzenie nie uruchamia się, sprawdzić czy obciążenie startowe nie przekracza możliwości przetwornicy.
