Instrukcja montażu bramy G21 Marion 100x173 cm (prawa)

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu bramy ogrodowej G21 Marion o wymiarach 100x173 cm (wersja prawa). Przed przystąpieniem do prac należy upewnić się, że zestaw zawiera wszystkie niezbędne elementy wymienione w wykazie części.

Bezpieczeństwo i konserwacja

• Bezpieczeństwo: Podczas montażu należy nosić odzież ochronną oraz rękawice, ponieważ niektóre elementy mogą mieć ostre krawędzie. W miejscu pracy nie powinny przebywać dzieci ani zwierzęta.
• Konserwacja: Bramę należy czyścić wyłącznie za pomocą szmatki i wody.

Wymagane narzędzia

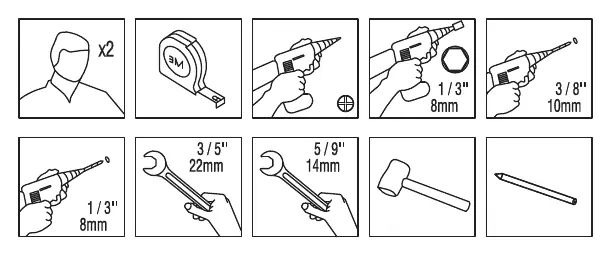

Do poprawnego montażu bramy niezbędne będą następujące narzędzia:

• Miarka
• Wiertarka z wiertłami (8 mm, 10 mm)
• Klucze płaskie (14 mm, 22 mm)
• Młotek
• Ołówek

Wymiary

Brama posiada szerokość 103 cm. Wysokość konstrukcji wynosi 176 cm (z jednej strony) do 181 cm (z drugiej strony).

Wykaz części

Przed rozpoczęciem montażu sprawdź zawartość opakowania zgodnie z listą części (strona 10 instrukcji). Zestaw zawiera profile (np. AT-B1, AT-B2x), listwy (AT-A4), elementy montażowe (Dr-11, Dr-12) oraz zestaw śrub i wkrętów (AT-B30 do AT-B36).

Instrukcja montażu

Montaż składa się z 19 głównych etapów:

1. Montaż ramy: Połączenie profili AT-B6 z AT-A3.
2. Wypełnienie: Montaż listew AT-A4 w ramie.
3. Wzmocnienie: Instalacja wzmocnionej listwy AT-A4a (do automatyzacji).
4. Montaż profili: Przykręcenie profilu AT-B1 za pomocą śrub Dr-28 i AT-B33.
5. Personalizacja: Montaż płyty AT-B10 i profili AT-B8/AT-B8a.
6. Montaż górnego profilu: Instalacja profilu AT-B2x.
7. Skręcanie konstrukcji: Zabezpieczenie ramy śrubami AT-B35 i AT-B36.
8. Montaż uszczelek: Instalacja uszczelek AT-B11.
9. Montaż zamka: Instalacja zamka (Dr-A5b) i profili AT-B5/AT-B5a.
10. Montaż zawiasów: Instalacja elementów Dr-24, AT-7, AT-8, AT-9, AT-10.
11. Montaż klamki: Instalacja klamki (Dr-18a, Dr-19a, Dr-22).
12. Montaż słupka: Przygotowanie i montaż profilu AT-B9 do ściany/słupka.
13. Wykończenie: Montaż zaślepek Dr-13, Dr-14, Dr-30.
14. Montaż zaczepu zamka: Instalacja zaczepu Dr-23.
15. Montaż dolnego zawiasu: Instalacja elementu Dr-12.
16. Zawieszenie bramy: Montaż bramy na zawiasach Dr-11.
17. Regulacja: Końcowa regulacja bramy.
18. Zaślepki: Montaż zaślepek Dr-15 i Dr-31.
19. Montaż ogranicznika: Instalacja ogranicznika Dr-17.
