Instrukcja montażu bramy G21 Reno 100x158 cm (prawa)
Kompletny przewodnik montażu bramy G21 Reno 100x158 cm. Zawiera listę części, wymagane narzędzia oraz szczegółowe kroki instalacji konstrukcji i mechanizmu zamykania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu bramy G21 Reno 100x158 cm (wersja prawa). Przed przystąpieniem do prac należy upewnić się, że zestaw zawiera wszystkie niezbędne elementy wymienione w wykazie części. Ze względów bezpieczeństwa zaleca się stosowanie odzieży ochronnej i rękawic, a podczas montażu w miejscu pracy nie powinny przebywać dzieci ani zwierzęta.

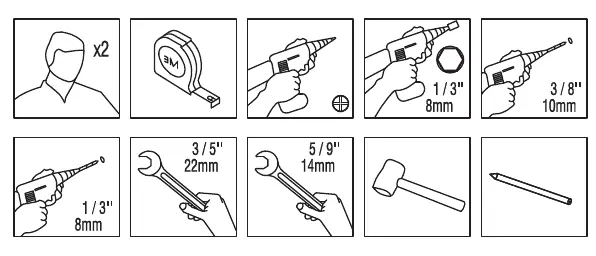

Wymagane narzędzia
Do poprawnego montażu bramy będą potrzebne: miarka, wiertarka, wiertła (8 mm, 10 mm), klucze płaskie (14 mm, 22 mm), gumowy młotek oraz ołówek. Zaleca się pracę w dwie osoby.
Montaż i instalacja
Proces montażu składa się z kilkunastu etapów:
- Przygotowanie ramy: Połączenie profili SR-A3 z głównym profilem AT-A1 za pomocą śrub Dr-28 i VT-B33.
- Wypełnienie bramy: Wsuwanie listew VT-A4 w ramę.

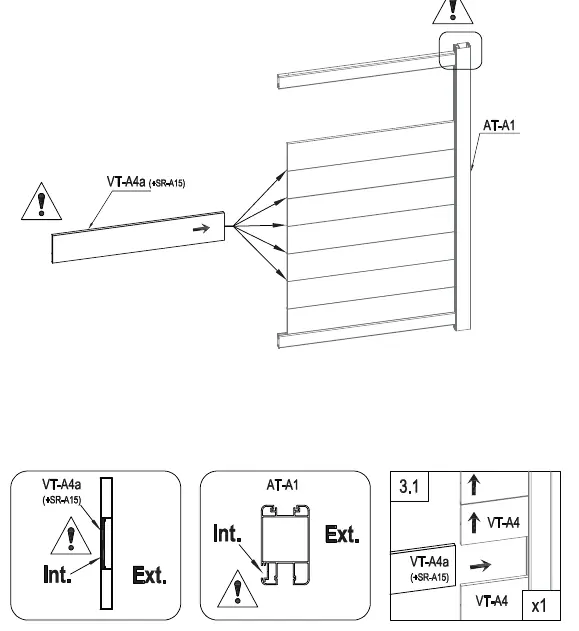

- Automatyzacja: Montaż wzmocnionej listwy VT-A4a (+SR-A15) zgodnie z oznaczeniami wewnętrznymi i zewnętrznymi.
- Zamykanie konstrukcji: Montaż górnego profilu AT-A2x oraz zabezpieczenie całości śrubami.
- Montaż akcesoriów: Instalacja zawiasów, zamka (Dr-18a, Dr-19a) oraz elementów wykończeniowych (Dr-15, Dr-30).
- Kotwienie: Montaż bramy do słupków przy użyciu odpowiednich kołków rozporowych i śrub (VT-B32).
Opieka i utrzymanie
Brama nie wymaga skomplikowanych zabiegów konserwacyjnych. W celu utrzymania czystości należy używać wyłącznie miękkiej szmatki oraz wody.
Informacje o producencie
G21
Praktyczna pomoc
Typowe problemy
Brak części w zestawie
Przed rozpoczęciem montażu należy dokładnie sprawdzić zawartość opakowania zgodnie z wykazem części na stronie 10 instrukcji.
Trudności z dopasowaniem elementów
Upewnij się, że profile są skierowane odpowiednią stroną (wewnętrzną/zewnętrzną), szczególnie przy montażu listwy do automatyzacji.
Przed użyciem
- Sprawdź kompletność wszystkich części wymienionych w wykazie.
- Przygotuj wymagane narzędzia (wiertarka, klucze, miarka).
- Zapewnij pomoc drugiej osoby do bezpiecznego montażu.
- Załóż odzież ochronną i rękawice robocze.
- Upewnij się, że w strefie montażu nie ma dzieci ani zwierząt.
Parametry w praktyce
- Wymiary bramy
- 100x158 cm (wymiary zewnętrzne konstrukcji).
Ilustracje i schematy
- Strona 10: Szczegółowy wykaz części z oznaczeniami kodowymi.
- Strona 11: Rysunek poglądowy złożenia wszystkich elementów bramy.
- Strona 12-29: Instrukcja krok po kroku z numeracją etapów montażu.
Zgodność modelu
- Brama posiada dedykowaną wzmocnioną listwę (VT-A4a) przystosowaną do montażu automatyki.
