Instrukcja montażu zaworu zwrotnego pompy Garmin 1.2L i 2.0L

Przeznaczenie i montaż

Zawór zwrotny jest przeznaczony do pomp hydraulicznych Garmin 1.2L oraz 2.0L. Jego głównym zadaniem jest zapobieganie cofaniu się płynu hydraulicznego z układu sterowania do pompy. Instalacja wymaga zastosowania złączy typu ORB-5, które nie są dołączone do zestawu.

Wymagania instalacyjne

• Długość przewodów: Węże łączące pompę z zaworem zwrotnym nie mogą przekraczać 60 cm (2 stóp). Przewody hydrauliczne nie są dostarczane w zestawie.

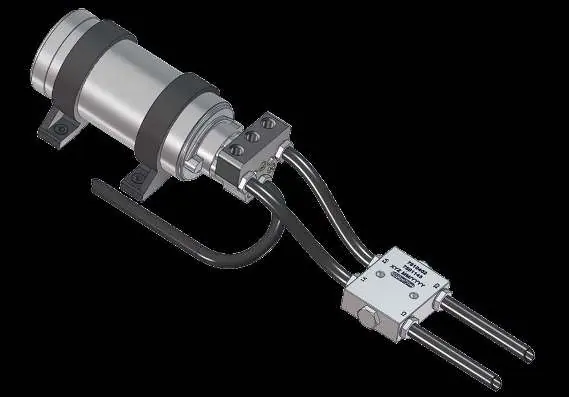

• Porty zaworu: Porty V1/V2 służą do podłączenia węży pompy, natomiast porty C1/C2 należy połączyć z przewodami siłownika sterującego za pomocą trójników (T-connectors).
• Wąż powrotny: Wąż powrotny biegnący od pompy do steru nie jest podłączany do zaworu zwrotnego.

Uruchomienie i odpowietrzanie

Ze względu na specyfikę działania zaworu zwrotnego, proces odpowietrzania układu hydraulicznego może być utrudniony, ponieważ zawór ogranicza zdolność pompy do samozasysania. Po zakończeniu montażu konieczne jest wykonanie procedury power purge:

• Użyj odpowiednich narzędzi dla swojego systemu sterowania, aby napełnić pompę i zawór zwrotny płynem hydraulicznym. Proces ten powoduje wzrost ciśnienia w zbiorniku, co wymusza przepływ płynu do pompy.
• Po napełnieniu układu postępuj zgodnie z instrukcją obsługi swojego autopilota Garmin, aby przeprowadzić pełne odpowietrzenie systemu hydraulicznego.
