Instrukcja montażu świetlówek LED T8 Ge Current Double Ended Type B

Szybki przewodnik instalacji świetlówek LED T8 typu B marki Ge Current. Dowiedz się, jak bezpiecznie podłączyć zasilanie, ominąć statecznik i zainstalować lampy w oprawach 120V-347V.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu świetlówek LED T8 typu B (Double Ended) marki Ge Current. Produkt jest przeznaczony do pracy z napięciem od 120V do 347V. Instalacja wymaga ingerencji w układ elektryczny oprawy, dlatego musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Wymagania instalacyjne

Oprawy: Produkt wymaga opraw z gniazdami G13 (średnie bi-pin), które są shuntowane (zmostkowane) wewnętrznie lub zewnętrznie.
Zasilanie: Należy całkowicie ominąć lub usunąć istniejący statecznik. Lampa zasilana jest bezpośrednio z sieci.
Bezpiecznik: Producent zaleca zainstalowanie bezpiecznika w linii (typ 2AG, 1A, 500V, np. Littlefuse 0477001.MXP) dla ochrony przed błędnym podłączeniem. Jeden bezpiecznik wystarcza dla maksymalnie 4 lamp w jednej oprawie.
Ograniczenia: Produkt nie jest przeznaczony do współpracy ze ściemniaczami ani oświetleniem awaryjnym.

Instrukcja montażu krok po kroku

Wyłączenie zasilania: Odłącz zasilanie oprawy przed rozpoczęciem jakichkolwiek prac.
Demontaż: Usuń stare świetlówki fluorescencyjne oraz osłonę obszaru statecznika/okablowania.
Przygotowanie przewodów: Odetnij przewody prowadzące do statecznika w odległości około 15 cm (6 cali) od każdego gniazda lampy.
Okablowanie: Jeśli z gniazda wychodzą dwa przewody (typ rapid start), należy je połączyć (shuntować) ze sobą.
Podłączenie zasilania: Podłącz zalecany bezpiecznik i oprawkę bezpiecznika do przewodu fazowego (czarnego) z sieci.
Połączenia gniazd: Połącz wszystkie przewody gniazd z jednej strony oprawy i podłącz je do wyjścia bezpiecznika. Połącz wszystkie przewody gniazd z drugiej strony oprawy i podłącz je do przewodu neutralnego (białego) z sieci.
Zakończenie: Załóż z powrotem osłonę statecznika/okablowania, upewniając się, że żadne przewody nie zostały przytrzaśnięte.
Etykietowanie: Naklej dołączoną etykietę ostrzegawczą w widocznym miejscu, informującą o modyfikacji oprawy na system LED.
Uruchomienie: Zainstaluj świetlówki LED T8 i włącz zasilanie.

Bezpieczeństwo i ostrzeżenia

Ryzyko pożaru lub porażenia prądem: Instalacja wymaga wiedzy o systemach elektrycznych opraw. Nie należy wykonywać instalacji, jeśli nie posiada się odpowiednich kwalifikacji. Nie należy tworzyć nowych otworów w obudowie ani modyfikować istniejących otworów w sposób naruszający integralność komponentów elektrycznych. W przypadku uszkodzenia części oprawy, należy je wymienić przed instalacją zestawu LED.

Praktyczna pomoc

Typowe problemy

Brak kompatybilności z działającym statecznikiem

Świetlówki typu B wymagają całkowitego usunięcia lub obejścia statecznika. Nie należy używać statecznika ani układów wspomagających start.

Ryzyko porażenia prądem

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac.

Brak zabezpieczenia elektrycznego

Zaleca się zainstalowanie bezpiecznika 1A, 500V (typ 2AG) w szeregu z przewodem fazowym, aby chronić instalację.

Przed użyciem

Wyłącz główne zasilanie oprawy.
Upewnij się, że oprawa posiada gniazda G13 (shuntowane).
Przygotuj bezpiecznik 1A, 500V (typ 2AG).
Sprawdź, czy oprawa nie posiada ściemniaczy ani systemów oświetlenia awaryjnego.
Upewnij się, że posiadasz etykietę ostrzegawczą do naklejenia na oprawę.

Parametry w praktyce

Napięcie wejściowe: 120V-347V (zasilanie bezpośrednie, bez statecznika).

Ilustracje i schematy

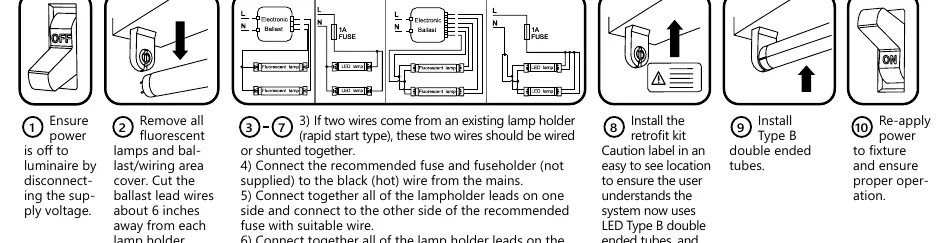

Schemat pokazuje obejście statecznika: przewód fazowy (L) przechodzi przez bezpiecznik do gniazd z jednej strony, a przewód neutralny (N) łączy się z gniazdami z drugiej strony.

Zgodność modelu

Produkt nie nadaje się do opraw z działającym statecznikiem.
Nie używać ze ściemniaczami.
Nie używać w oświetleniu awaryjnym.
