Instrukcja obsługi świetlówki LED Sunco T8 Super Hybrid
Dowiedz się, jak bezpiecznie zainstalować świetlówkę LED Sunco T8 Super Hybrid. Instrukcja zawiera szczegółowe schematy podłączenia dla trybu Type A (bezpośrednia wymiana) oraz Type B (obejście statecznika).
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Świetlówka LED Sunco T8 Super Hybrid obsługuje dwa tryby instalacji: Type A (Direct Replacement), który współpracuje z istniejącymi statecznikami elektronicznymi, oraz Type B (Direct Wire/Ballast Bypass), który wymaga usunięcia statecznika i bezpośredniego podłączenia zasilania 120-277V. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.
Bezpieczeństwo
- Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
- Nie instaluj świetlówki w oprawach typu "pre-heat".
- W przypadku wystąpienia niepożądanych objawów (buczenie, migotanie), natychmiast wyłącz zasilanie i wyjmij świetlówkę.
- Nie używaj urządzenia w oprawach oświetlenia awaryjnego ani z zasilaniem bateryjnym.
- Upewnij się, że świetlówka nie jest uszkodzona przed montażem.
Tryby pracy
- Type A (Direct Replacement): Kompatybilny z wybranymi statecznikami elektronicznymi. Wymaga sprawdzenia listy kompatybilności stateczników przed instalacją.
- Type B (Direct Wire): Wymaga obejścia (usunięcia) statecznika. Zasilanie 120-277V podłączane bezpośrednio do oprawek.
Instalacja Type A (Direct Replacement)
- Wyłącz zasilanie.
- Zdejmij klosz oprawy (jeśli występuje).
- Wyjmij stare świetlówki fluorescencyjne.
- Włóż świetlówkę LED do oprawy i umieść piny w gniazdach.
- Obróć świetlówkę LED, aż zablokuje się w gnieździe. Upewnij się, że przód świetlówki jest skierowany w stronę pomieszczenia.
- Załóż klosz i włącz zasilanie.

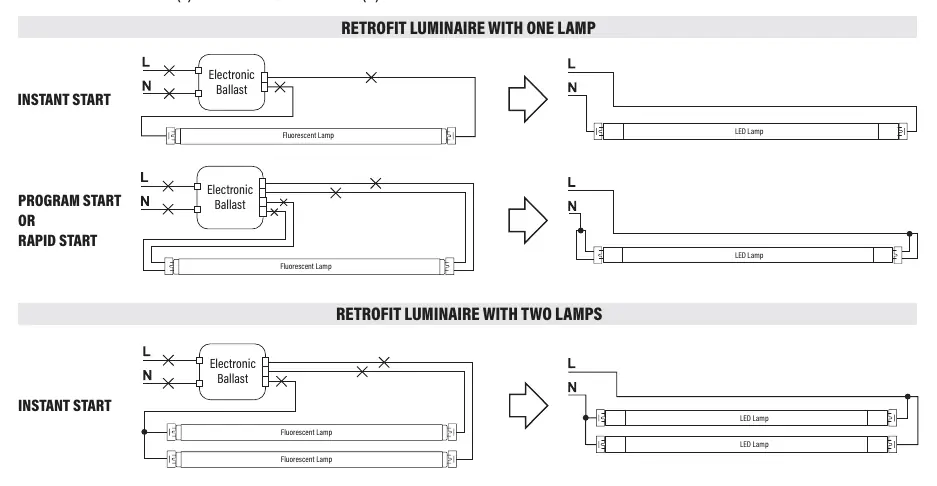

Instalacja Type B (Direct Wire - Double Ended)
- Wyłącz zasilanie u źródła.
- Usuń istniejące świetlówki i statecznik (oraz starter, jeśli występuje).
- Podłącz przewód fazowy (L) do jednej oprawki (Line In).
- Podłącz przewód neutralny (N) do przeciwległej oprawki (Neutral In).
- W przypadku wielu lamp, połącz kolejne oprawki zgodnie ze schematem (Line Out do Line In, Neutral Out do Neutral In).
- Zainstaluj świetlówki typu bypass.
- Naklej etykietę informacyjną o modyfikacji oprawy.
Instalacja Type B (Direct Wire - Single Ended)
- Wymaga użycia oprawek typu non-shunted.
- Wyłącz zasilanie u źródła.
- Usuń statecznik.
- Podłącz przewód fazowy (L) do jednej strony oprawki, a przewód neutralny (N) do drugiej strony tej samej oprawki.
- Zainstaluj świetlówkę zgodnie z oznaczeniami L i N na końcówce lampy.
Ściemnianie
W trybie Type B (Direct Wire) ściemnianie jest możliwe tylko przy użyciu określonych ściemniaczy firmy Lutron: NTELV-300, CTELV-303P, DVELV-303P lub SELV-300P. Ściemniacze te działają wyłącznie przy napięciu 120V.
Praktyczna pomoc
Typowe problemy
Świetlówka nie świeci po instalacji (Type A)
Sprawdź, czy statecznik jest kompatybilny z listą producenta. Jeśli nie, skontaktuj się z elektrykiem.
Buczenie lub migotanie lampy
Natychmiast wyłącz zasilanie, wyjmij świetlówkę i skontaktuj się z producentem lub elektrykiem.
Przed użyciem
- Odłącz zasilanie u źródła przed rozpoczęciem prac.
- Sprawdź, czy oprawa nie jest typu 'pre-heat'.
- Dla Type A: Sprawdź listę kompatybilności stateczników.
- Dla Type B: Upewnij się, że masz dostęp do napięcia 120-277V.
- Dla Type B (Single Ended): Upewnij się, że używasz oprawek typu non-shunted.
Parametry w praktyce
- Napięcie (Type B)
- Obsługuje zakres 120-277V AC.
Ilustracje i schematy
- Schematy pokazują różnicę między instalacją jedno- i dwustronną dla trybu Type B.
- Rysunki wskazują, jak poprawnie usunąć statecznik i połączyć przewody zasilające.
Zgodność modelu
- Ściemnianie w trybie Type B wymaga dedykowanych ściemniaczy Lutron (NTELV-300, CTELV-303P, DVELV-303P, SELV-300P).
- Ściemniacze działają tylko przy napięciu 120V.
