Instrukcja obsługi lampy LED Sunco 5/6 cala Gimbal
Szybki przewodnik po lampie LED Sunco 5/6 cala. Dowiedz się, jak zainstalować, dobrać ściemniacz i rozwiązać problemy z migotaniem lub jasnością.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa LED Sunco 5/6 cala typu gimbal to regulowane źródło światła przeznaczone do montażu w puszkach o średnicy 5 lub 6 cali. Urządzenie oferuje możliwość wyboru jednej z 5 temperatur barwowych podczas instalacji oraz posiada szeroki kąt świecenia 90 stopni. Lampa jest przystosowana do pracy w warunkach wilgotnych (damp rated) i jest w pełni ściemnialna.
Opis urządzenia
Konstrukcja typu gimbal umożliwia obrót o 360 stopni oraz pochylenie do 45 stopni, co pozwala na precyzyjne skierowanie strumienia światła, np. na dzieła sztuki lub w przypadku sufitów skośnych. Obudowa wykonana jest z tworzywa sztucznego, a waga urządzenia wynosi 0,75 funta (ok. 0,34 kg).
Dane techniczne
- Napięcie: 120 V
- Moc: 12 W (odpowiednik 60 W)
- Strumień świetlny: 800 lm
- Temperatura barwowa (CCT): 2700 K, 3000 K, 3500 K, 4000 K, 5000 K
- Współczynnik oddawania barw (CRI): 80+
- Kąt świecenia: 90 stopni
- Żywotność: 50 000 godzin
- Temperatura pracy: od -4°F do 104°F (od -20°C do 40°C)
Kompatybilność ze ściemniaczami
Producent zaleca stosowanie ściemniaczy typu ELV (elektroniczne niskonapięciowe) kompatybilnych z oświetleniem LED. W instrukcji znajduje się lista przetestowanych modeli producentów Lutron oraz Leviton, takich jak m.in. Lutron CTCL-153PDH-WH, DVCL-153P-WH czy Leviton 6674-10W.
Rozwiązywanie problemów
W przypadku wystąpienia problemów z działaniem lampy, należy zwrócić uwagę na następujące kwestie:
- Brzęczenie lub migotanie: Zazwyczaj oznacza niekompatybilność ściemniacza z lampą LED. Należy sprawdzić listę kompatybilnych urządzeń lub skonsultować się z producentem ściemniacza w kwestii maksymalnego obciążenia.
- Efekt "pop-on" (brak natychmiastowego włączenia na minimalnym poziomie): Aby rozwiązać ten problem, należy najpierw ustawić suwak ściemniacza powyżej poziomu minimalnego, aby włączyć światło, a następnie przyciemnić je do pożądanego poziomu.
Praktyczna pomoc
Typowe problemy
Brzęczenie lub migotanie światła
Używany ściemniacz jest prawdopodobnie niekompatybilny z oświetleniem LED. Zaleca się użycie ściemniacza typu ELV.
Światło nie włącza się natychmiast na minimalnym poziomie (efekt pop-on)
Podnieś suwak ściemniacza powyżej poziomu minimalnego, aby włączyć światło, a następnie dostosuj jasność do niższego poziomu.
Przed użyciem
- Sprawdź, czy puszka montażowa ma rozmiar 5 lub 6 cali.
- Upewnij się, że posiadasz kompatybilny ściemniacz (zalecany ELV).
- Wybierz preferowaną temperaturę barwową przed zakończeniem montażu.
- Sprawdź, czy miejsce montażu spełnia wymogi temperaturowe (od -20°C do 40°C).
Ilustracje i schematy

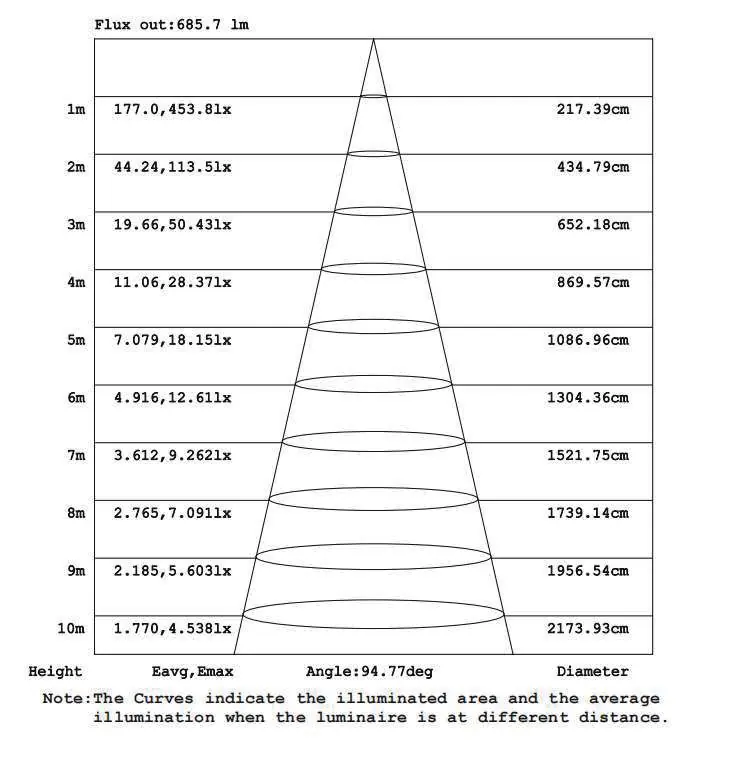

- Wykres kąta rozsyłu światła przedstawia zależność między odległością od lampy a średnicą oświetlanego obszaru oraz średnim natężeniem oświetlenia (Eavg) i maksymalnym (Emax).
Zgodność modelu
- Zalecane ściemniacze: ELV (Electronic Low Voltage).
- Lista kompatybilnych modeli obejmuje serie Lutron (np. CTCL, DVCL, DVELV) oraz Leviton (np. 6674, DDE06).
