Instrukcja obsługi oprawy typu downlight Sunco 4" LED Selectable Slim
Szybki przewodnik instalacji i obsługi oprawy Sunco 4" LED Selectable Slim. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody, wybrać temperaturę barwową i rozwiązać problemy z migotaniem lub ściemnianiem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy oprawy typu downlight Sunco 4" LED Selectable Slim (model DL_SL4-10W-27K_5K). Urządzenie wymaga profesjonalnego montażu i jest przeznaczone do użytku wewnątrz pomieszczeń w miejscach o podwyższonej wilgotności (damp rated). Kluczowe funkcje obejmują możliwość wyboru temperatury barwowej (CCT) za pomocą przełącznika oraz kompatybilność ze ściemniaczami.

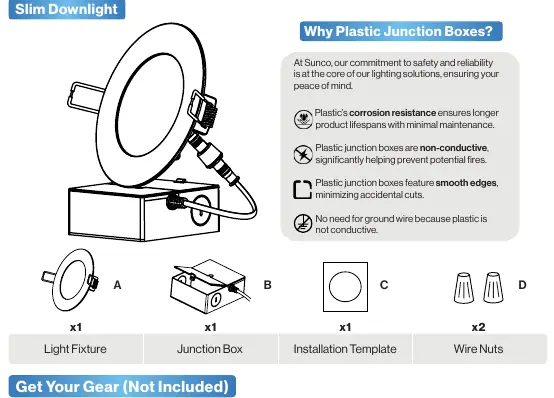

Zawartość zestawu
- Oprawa oświetleniowa (Light Fixture)
- Puszka przyłączeniowa (Junction Box)
- Szablon montażowy (Installation Template)
- Nakrętki przewodów (Wire Nuts)
Bezpieczeństwo i ostrzeżenia
- Przed przystąpieniem do instalacji należy wyłączyć zasilanie na wyłączniku automatycznym.
- Wymagana jest profesjonalna instalacja.
- Produkt nie jest kompatybilny z czujnikami zewnętrznymi, fotokomórkami, czujnikami obecności ani urządzeniami czasowymi.
- Nie należy używać produktu w miejscach bezpośrednio narażonych na działanie wody.
- Uziemienie nie jest wymagane, ponieważ puszka przyłączeniowa jest wykonana z tworzywa sztucznego.
Instalacja krok po kroku
- Przygotowanie otworu: Użyj szablonu montażowego (C), aby wyciąć w suficie otwór o średnicy 4,33 cala.
- Przygotowanie puszki: Otwórz puszkę przyłączeniową (B) i usuń odpowiednią zaślepkę.
- Podłączenie przewodów: Przełóż przewód przez zacisk, zabezpiecz go śrubami. Połącz przewody oprawy z przewodami zasilającymi za pomocą nakrętek (D): czarny z czarnym (faza), biały z białym (neutralny). Ułóż przewody w puszce i zamknij pokrywę.
- Ustawienia: Wybierz żądaną temperaturę barwową za pomocą przełącznika CCT na puszce.
- Montaż końcowy: Podłącz oprawę do puszki przyłączeniowej za pomocą złącza i dokręć ręcznie. Wsuń puszkę przez otwór w suficie, a następnie dociśnij oprawę za pomocą sprężynowych klipsów, aż przylgnie do sufitu.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, sprawdź poniższe punkty:
- Światło nie włącza się: Sprawdź poprawność połączeń przewodów oraz czy wyłącznik automatyczny nie został wyzwolony.
- Migotanie: Upewnij się, że połączenia przewodów są bezpieczne. Jeśli problem występuje przy ściemnianiu, sprawdź kompatybilność ściemniacza.
- Brzęczenie: Sprawdź, czy w pobliżu nie ma urządzeń powodujących zakłócenia (np. telewizory, radia) lub czy ściemniacz jest kompatybilny.
Dane techniczne
- Napięcie: 120 V
- Moc: 10 W
- Strumień świetlny: 650 lm
- Temperatura barwowa (CCT): 2700K - 6000K
- Żywotność: 50 000 godzin
- Współczynnik oddawania barw (CRI): 90+
- Klasa szczelności: Damp Rated (do wilgotnych pomieszczeń)
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy oprawa jest prawidłowo podłączona i czy wyłącznik automatyczny nie został wyzwolony.
Migotanie światła
Sprawdź, czy połączenia przewodów są bezpieczne. Jeśli występuje przy ściemnianiu, zweryfikuj kompatybilność ściemniacza.
Brzęczenie urządzenia
Sprawdź, czy w pobliżu nie ma urządzeń elektronicznych powodujących zakłócenia lub czy ściemniacz jest kompatybilny.
Przed użyciem
- Wyłącz zasilanie na wyłączniku automatycznym przed instalacją.
- Upewnij się, że posiadasz wymagane narzędzia: zacisk przewodu, otwornicę, drabinę, ściągacz izolacji.
- Sprawdź produkt pod kątem uszkodzeń transportowych przed montażem.
- Zweryfikuj kompatybilność ściemniacza z listą zalecanych modeli.
- Upewnij się, że miejsce montażu nie jest bezpośrednio narażone na wodę.
Parametry w praktyce
- CCT (2700K - 6000K)
- Możliwość wyboru temperatury barwowej światła od ciepłej do chłodnej za pomocą przełącznika.
Ilustracje i schematy
- Podłączenie elektryczne: Czarny przewód do czarnego (Live), biały do białego (Neutral). Uziemienie nie jest wymagane.
- Montaż: Wymagane wycięcie otworu o średnicy 4,33 cala w suficie.
- Ustawienia: Przełącznik CCT znajduje się na obudowie puszki przyłączeniowej.
Zgodność modelu
- Produkt nie jest kompatybilny z czujnikami zewnętrznymi innych firm.
- Nie współpracuje z fotokomórkami ani czujnikami obecności.
- Nie jest kompatybilny z urządzeniami czasowymi.
