Instrukcja obsługi oprawy typu downlight LED Sunco 4" 10W Slim
Szybki przewodnik po instalacji i obsłudze oprawy LED Sunco 4" 10W Slim. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i rozwiązać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa typu downlight LED Sunco 4" 10W Slim jest przeznaczona do użytku wewnętrznego w miejscach o podwyższonej wilgotności (damp rated). Instalacja wymaga wyłączenia zasilania na bezpieczniku oraz przestrzegania lokalnych przepisów elektrycznych. Produkt nie jest kompatybilny z zewnętrznymi czujnikami ruchu, fotokomórkami, wyłącznikami czasowymi ani czujnikami obecności.

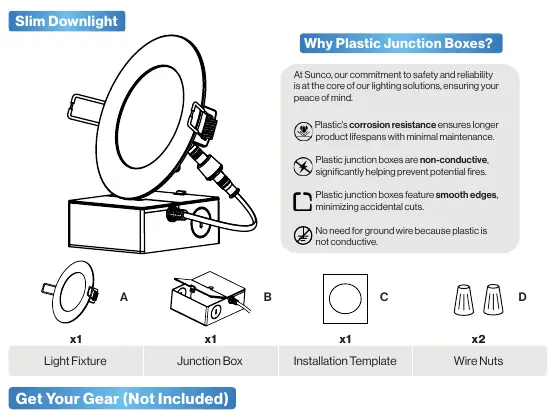

Zawartość zestawu
- Oprawa oświetleniowa (Light Fixture)
- Puszka przyłączeniowa (Junction Box)
- Szablon montażowy (Installation Template)
- Złączki przewodów (Wire Nuts)
Instrukcja instalacji
Przed przystąpieniem do prac upewnij się, że posiadasz niezbędne narzędzia: zacisk kablowy, otwornicę, drabinę oraz ściągacz izolacji.
Krok 1: Przygotowanie otworu
Wyłącz zasilanie na bezpieczniku. Użyj dołączonego szablonu montażowego (C), aby wyciąć w suficie otwór o średnicy 4,33 cala.
Krok 2: Przygotowanie puszki
Otwórz puszkę przyłączeniową (B) i usuń odpowiednią zaślepkę (knockout).
Krok 3: Podłączenie przewodów
Przełóż zacisk kablowy przez otwór, zabezpiecz przewody śrubami i zamocuj nakrętkę złącza. Połącz przewody oprawy z przewodami instalacji elektrycznej za pomocą złączek (D): czarny z czarnym (faza), biały z białym (neutralny). Uziemienie nie jest wymagane. Schowaj przewody w puszce i zamknij pokrywę.
Krok 4: Montaż oprawy
Podłącz oprawę do puszki przyłączeniowej za pomocą złącza (1) i dokręć je ręcznie (2).
Krok 5: Umieszczenie w suficie
Wsuń puszkę przyłączeniową przez otwór w suficie. W przypadku nowych konstrukcji, puszkę należy przymocować do elementów konstrukcyjnych (belki, profile). W przypadku remontów nie jest to wymagane.
Krok 6: Finalizacja
Odchyl sprężynowe klipsy, włóż oprawę w otwór w suficie, włącz zasilanie i przetestuj działanie światła.
Dane techniczne
- Napięcie: 120 V
- Moc: 10 W
- Strumień świetlny: 650 lm
- Żywotność: 50 000 godzin
- Współczynnik oddawania barw (CRI): 80+
- Klasa szczelności: Damp Rated (do wilgotnych pomieszczeń)
Rozwiązywanie problemów
W przypadku problemów z działaniem oświetlenia, sprawdź najpierw poprawność połączeń elektrycznych oraz czy bezpiecznik nie został wyłączony. Jeśli światło migocze lub buczy, zweryfikuj kompatybilność użytego ściemniacza z oprawą LED.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy oprawa jest prawidłowo podłączona i czy bezpiecznik nie został wyłączony.
Światło migocze
Upewnij się, że połączenia przewodów są bezpieczne. Jeśli problem występuje przy ściemnianiu, sprawdź kompatybilność ściemniacza.
Słyszalne buczenie
Sprawdź, czy w pobliżu nie ma urządzeń powodujących zakłócenia (np. telewizory, komputery) lub czy ściemniacz jest kompatybilny.
Przed użyciem
- Wyłącz zasilanie na głównym bezpieczniku.
- Upewnij się, że miejsce montażu jest suche (produkt jest odporny na wilgoć, ale nie na bezpośrednie zalanie wodą).
- Przygotuj narzędzia: otwornicę, drabinę, ściągacz izolacji.
- Sprawdź, czy używany ściemniacz znajduje się na liście kompatybilnych urządzeń.
- Upewnij się, że w obwodzie nie ma czujników ruchu ani wyłączników czasowych.
Ilustracje i schematy
- Schemat instalacji pokazuje 6 kroków: od wycięcia otworu w suficie, przez podłączenie przewodów w puszce, aż po finalne wpięcie oprawy za pomocą sprężynowych klipsów.
- Instrukcja podłączenia przewodów: czarny do czarnego (faza), biały do białego (neutralny). Brak konieczności podłączania uziemienia.
Zgodność modelu
- Produkt niekompatybilny z czujnikami zewnętrznymi (ruchu, obecności).
- Produkt niekompatybilny z fotokomórkami.
- Produkt niekompatybilny z wyłącznikami czasowymi.
