Instrukcja obsługi oprawy LED Sunco 5/6" Gimbal
Kompletny przewodnik instalacji i konfiguracji oprawy LED Sunco 5/6" Gimbal. Instrukcja zawiera szczegółowe kroki montażu, podłączenia zasilania, wyboru temperatury barwowej oraz wskazówki dotyczące rozwiązywania problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy oprawy typu downlight LED Sunco 5/6" Gimbal (model DL_G56-12W-27K_5K). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konfiguracji parametrów światła. Urządzenie przeznaczone jest do użytku wewnętrznego w miejscach o umiarkowanej wilgotności.
Zawartość zestawu
- Oprawa oświetleniowa (Light Fixture)
- Złącze TP24
- Podstawa E26
Bezpieczeństwo i ostrzeżenia
- Przed przystąpieniem do instalacji należy wyłączyć zasilanie na wyłączniku głównym (bezpiecznikach).
- Produkt nie jest kompatybilny z zewnętrznymi czujnikami (np. ruchu, obecności), fotokomórkami ani wyłącznikami czasowymi.
- Oprawa nadaje się do miejsc wilgotnych, ale nie może być bezpośrednio narażona na działanie wody.
- Zakres temperatury pracy: od -4°F do 104°F (-20°C do 40°C).
- Zaleca się używanie okularów ochronnych i rękawic podczas montażu.
Instalacja krok po kroku
- Przygotowanie: Wyłącz zasilanie i usuń poprzednią oprawę. Upewnij się, że oprawa ostygła.
- Dostosowanie rozmiaru: Określ rozmiar otworu (5" lub 6"). Poluzuj śruby na wspornikach sprężynowych, przesuń je do odpowiedniej pozycji (5 lub 6) i dokręć śruby.
- Podłączenie: Wybierz odpowiednie złącze (TP24 lub E26) i podłącz przewody zgodnie z dostępnym w obudowie gniazdem.

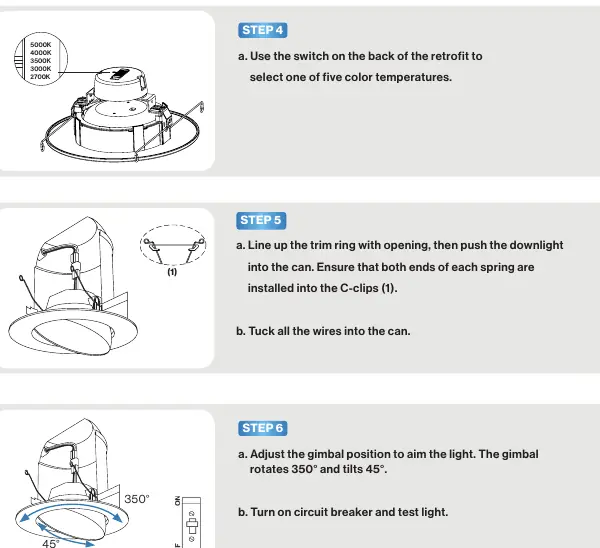

- Wybór barwy światła: Użyj przełącznika znajdującego się z tyłu obudowy, aby wybrać jedną z pięciu temperatur barwowych.
- Montaż końcowy: Wyrównaj pierścień oprawy z otworem i wciśnij ją do środka, upewniając się, że końce sprężyn są osadzone w klipsach (C-clips). Wsuń przewody do wnętrza obudowy.
- Regulacja: Ustaw kąt świecenia za pomocą mechanizmu gimbal (obrót 350°, nachylenie 45°). Włącz zasilanie i przetestuj światło.
Dane techniczne
- Napięcie: 120 V
- Moc: 12 W
- Strumień świetlny: 800 lm
- Kąt świecenia: 90°
- Trwałość: 50 000 godzin
- Współczynnik oddawania barw (CRI): 80+
- Gwarancja: 7 lat
Rozwiązywanie problemów
W przypadku problemów z działaniem oprawy, sprawdź:
- Brak światła: Sprawdź poprawność podłączenia przewodów oraz czy bezpiecznik nie został wyłączony.
- Migotanie: Upewnij się, że połączenia są stabilne, obwód nie jest przeciążony, a oprawa jest uziemiona.
- Problemy ze ściemnianiem: Sprawdź kompatybilność ściemniacza z oprawą. Upewnij się, że spełnione są minimalne wymagania obciążenia ściemniacza.
- Brzęczenie: Sprawdź, czy w pobliżu nie ma urządzeń powodujących zakłócenia (np. telewizory, radia) lub czy oprawa jest podłączona do zabezpieczenia przeciwprzepięciowego.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Sprawdź, czy oprawa jest prawidłowo podłączona i czy wyłącznik obwodu nie został wyzwolony.
Światło migocze
Sprawdź, czy połączenia przewodów są bezpieczne, czy obwód nie jest przeciążony oraz czy ściemniacz jest kompatybilny.
Brzęczenie oprawy
Sprawdź, czy w pobliżu nie ma urządzeń elektronicznych powodujących zakłócenia lub czy oprawa jest podłączona do zabezpieczenia przeciwprzepięciowego.
Problemy ze ściemnianiem
Zweryfikuj kompatybilność ściemniacza z oprawą i upewnij się, że spełnione jest minimalne wymagane obciążenie.
Przed użyciem
- Wyłącz zasilanie na wyłączniku głównym przed instalacją.
- Sprawdź produkt pod kątem uszkodzeń transportowych.
- Upewnij się, że miejsce montażu jest odpowiednie (damp location).
- Zweryfikuj, czy nie używasz niekompatybilnych urządzeń (czujniki ruchu, timery).
- Przygotuj odpowiednie złącze (TP24 lub E26).
Parametry w praktyce
- Napięcie (Voltage)
- 120 V - standardowe napięcie sieciowe w USA.
- Strumień świetlny (Lumens)
- 800 lm - jasność emitowanego światła.
- Trwałość (Average Lifetime)
- 50 000 godzin - szacowany czas pracy diod LED.
- Moisture Rating
- Damp Rated - oprawa odporna na wilgoć, ale nie na bezpośredni kontakt z wodą.
Ilustracje i schematy
- Regulacja sprężyn: Przesuń wsporniki na pozycję 5 lub 6 cali w zależności od otworu montażowego.
- Podłączenie: Użyj złącza TP24 lub podstawy E26 w zależności od tego, co znajduje się w puszce.
- Przełącznik barwy: Znajduje się z tyłu obudowy, pozwala wybrać jedną z 5 temperatur barwowych.
- Mechanizm Gimbal: Pozwala na obrót o 350° i nachylenie o 45°.
Zgodność modelu
- Produkt nie jest kompatybilny z czujnikami zewnętrznymi (3rd party sensors).
- Nie współpracuje z fotokomórkami.
- Nie współpracuje z czujnikami obecności (occupancy sensors).
- Nie współpracuje z wyłącznikami czasowymi (timing devices).
