Instrukcja obsługi oprawy wpuszczanej LED GE Lighting LED Buddy Downlight Tri-colour...
Szybki przewodnik po instalacji i użytkowaniu oprawy wpuszczanej LED GE Lighting 18497L. Dowiedz się, jak zamontować oświetlenie, ustawić temperaturę barwową i sprawdzić kompatybilność ściemniaczy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprawa LED Buddy Downlight 18497L wymaga otworu montażowego o średnicy 90 mm. Przed montażem należy ustawić barwę światła (3000K/4000K/6500K) przełącznikiem na obudowie, a następnie podłączyć wtyczkę do gniazdka i zamocować oprawę za pomocą sprężyn. str. 2
Najważniejsze czynności
- Wybór barwy światła str. 2
- Montaż w suficie str. 2
Pierwsze uruchomienie
- Podłączenie i test str. 2
Problemy i rozwiązania
Brzęczenie lub migotanie
Upewnij się, że ściemniacz jest ustawiony na maksimum przed włączeniem.
str. 1Konserwacja i reset
- Czyszczenie str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 6.5 W | Pobór mocy oprawy | str. 5 |
| Otwór montażowy | 90 mm | Wymagana średnica otworu w suficie | str. 5 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 1, 2
- Informacje o prześwitach str. 3
- Specyfikacja techniczna str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu oprawy LED Buddy Downlight Tri-colour 18497L należy upewnić się, że zasilanie w obwodzie jest wyłączone. Oprawa posiada klasę szczelności IP44 (poniżej sufitu) oraz IP40 (wewnątrz sufitu). Produkt jest ściemnialny, jednak wymaga użycia kompatybilnego ściemniacza. Należy zachować odpowiednie odstępy od izolacji termicznej zgodnie z klasyfikacją IC-4/IC-F.
Instalacja
- Usuń materiały opakowaniowe i sprawdź, czy zestaw jest kompletny.
- Przed montażem podłącz oprawę do gniazdka, aby upewnić się, że działa poprawnie.
- Wykonaj otwór montażowy w suficie o średnicy 90 mm.
- Ustaw żądaną temperaturę barwową za pomocą przełącznika znajdującego się z tyłu oprawy.
- Włóż wtyczkę oprawy do gniazdka elektrycznego.
- Odchyl sprężyny montażowe do góry i wsuń moduł oprawy w otwór w suficie.
- Po instalacji włącz zasilanie i przetestuj działanie oświetlenia.
Informacje o izolacji i prześwitach
Oprawa posiada klasyfikację IC-4 (Australia) oraz IC-F (Nowa Zelandia), co oznacza, że może być przykryta izolacją termiczną. Należy bezwzględnie przestrzegać wymogów dotyczących prześwitów (clearance):
- HCB (Height clearance): 0 mm – odległość od elementów konstrukcyjnych nad oprawą.
- SCB (Side clearance): 0 mm – odległość od elementów konstrukcyjnych z boku oprawy.
- MIC (Minimum insulation clearance): 0 mm – odległość od izolacji budynku nad oprawą.
- SCI (Side clearance to insulation): 0 mm – odległość od izolacji budynku z boku oprawy.
Dane techniczne
- Model: 18497L
- Moc znamionowa: 6.5 W
- Napięcie: 220-240V~ 50Hz
- Otwór montażowy: 90 mm
- Barwa światła: 3000K / 4000K / 6500K (regulowana)
- Waga: 0.16 kg
Bezpieczeństwo i konserwacja
Przed przystąpieniem do czyszczenia lub konserwacji zawsze wyłącz zasilanie i poczekaj, aż oprawa ostygnie. Do czyszczenia używaj miękkiej, wilgotnej ściereczki. Nie zanurzaj produktu w wodzie ani innych płynach. Nie używaj oprawy, jeśli dyfuzor jest pęknięty lub uszkodzony. Źródło światła w tej oprawie jest niewymienne – po zakończeniu okresu eksploatacji należy wymienić całą oprawę.
Informacje o producencie
GE Lighting
Praktyczna pomoc
Typowe problemy
Brzęczenie lub migotanie światła
Upewnij się, że używasz kompatybilnego ściemniacza i ustaw go na maksymalną wartość przed włączeniem światła, a następnie stopniowo zmniejszaj do pożądanego poziomu.
Niespójne poziomy ściemniania
Niskie poziomy ściemniania w trybie kolorów mogą powodować niespójne działanie; jest to cecha produktu, a nie wada.
Przed użyciem
- Sprawdź, czy w miejscu montażu w suficie jest dostęp do gniazdka elektrycznego.
- Upewnij się, że zasilanie w obwodzie jest wyłączone.
- Przygotuj otwór montażowy o średnicy 90 mm.
- Sprawdź, czy oprawa nie została uszkodzona podczas transportu.
- Ustaw przełącznik barwy światła na tylnej części oprawy przed montażem.
Ilustracje i schematy

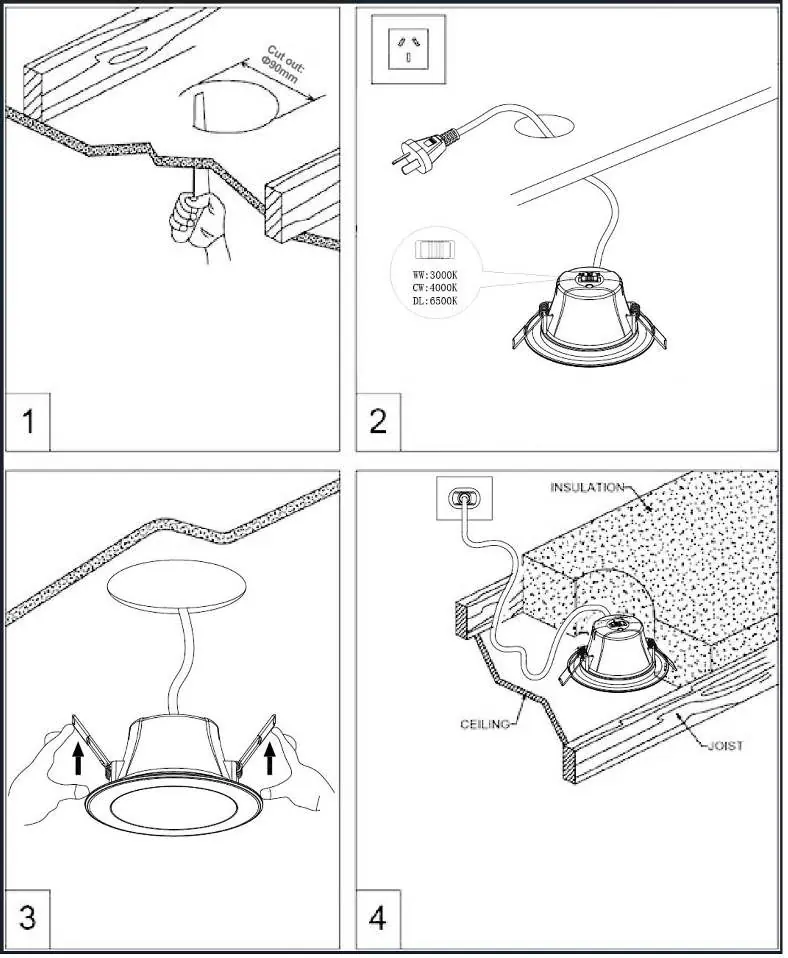

- Rysunek 1: Wymiarowanie otworu montażowego (90mm).
- Rysunek 2: Wybór temperatury barwowej przełącznikiem.
- Rysunek 3: Montaż sprężynowy w suficie.

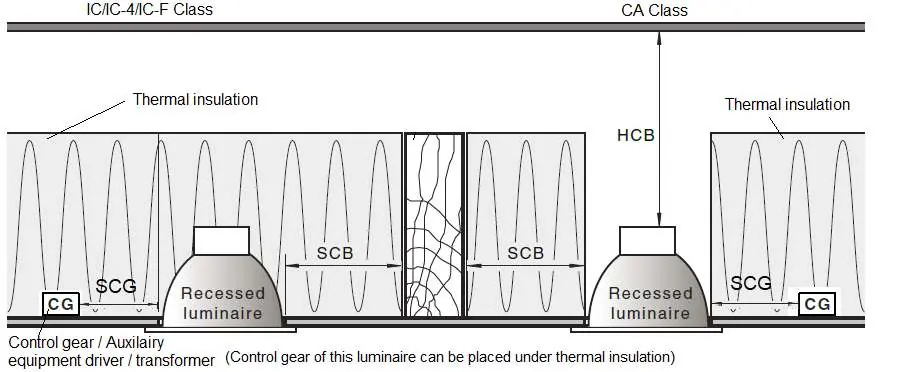

- Rysunek 4: Schemat rozmieszczenia izolacji wokół oprawy.
Zgodność modelu
- Zalecane ściemniacze: Lucci Power (290989, 290992, 290993, 290994), Lucci Connect (299043), BUSTER+PUNCH (DIM-002).
- Nie używaj niekompatybilnych ściemniaczy, gdyż może to uszkodzić oprawę i unieważnić gwarancję.
