Instrukcja montażu spłuczki podtynkowej Geberit Delta 120mm
Praktyczny przewodnik montażu spłuczki podtynkowej Geberit Delta 120mm. Dowiedz się, jak poprawnie zainstalować stelaż, podłączyć wodę oraz zamontować przycisk spłukujący.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu spłuczki podtynkowej Geberit Delta o głębokości zabudowy 120mm. Dokument skupia się na technicznym aspekcie instalacji stelaża, podłączeniu przyłącza wody oraz finalnym montażu przycisku spłukującego. Przed przystąpieniem do prac należy zapoznać się z wymiarami montażowymi.
Wymagane narzędzia
- Wiertło o średnicy 10mm
- Klucz płaski 8mm
- Klucz płaski 13mm
- Klucz płaski 19mm
- Śrubokręt krzyżakowy PH2
Montaż stelaża
Proces instalacji rozpoczyna się od wyznaczenia punktów montażowych zgodnie z rysunkiem technicznym na stronie 3. Należy zwrócić uwagę na zachowanie odpowiednich odległości od podłoża i ścian. Po wyznaczeniu punktów należy wywiercić otwory (wiertło 10mm) i zamocować stelaż do ściany za pomocą dołączonych elementów montażowych.
Podłączenie wody
Podłączenie zasilania wodnego odbywa się za pomocą gwintu R 1/2. Należy upewnić się, że wszystkie uszczelki są czyste i poprawnie osadzone, aby uniknąć wycieków wewnątrz zabudowy. Po podłączeniu należy sprawdzić szczelność połączenia.
Montaż przycisku spłukującego
Po zakończeniu prac murarskich i wykończeniowych, należy zamontować ramkę przycisku spłukującego. Wymaga to użycia śrubokręta PH2 do przykręcenia elementów mocujących ramkę do korpusu spłuczki.
Kontakt
W razie pytań technicznych lub potrzeby uzyskania dodatkowej dokumentacji, prosimy o kontakt z Geberit International AG, Schachenstrasse 77, CH-8645 Jona. Telefon: +41 55 221 63 00, e-mail: [email protected].
Praktyczna pomoc
Typowe problemy
Wyciek wody przy przyłączu
Sprawdź poprawność osadzenia uszczelki na gwincie R 1/2 i dokręć połączenie kluczem 19mm.
Niestabilny stelaż
Upewnij się, że wszystkie punkty mocowania do ściany zostały poprawnie wywiercone i dokręcone.
Przed użyciem
- Sprawdź wymiary montażowe na stronie 3
- Przygotuj wiertło 10mm
- Przygotuj klucze 8mm, 13mm, 19mm
- Przygotuj śrubokręt krzyżakowy PH2
- Upewnij się, że przyłącze wody jest zgodne ze standardem R 1/2
Ilustracje i schematy

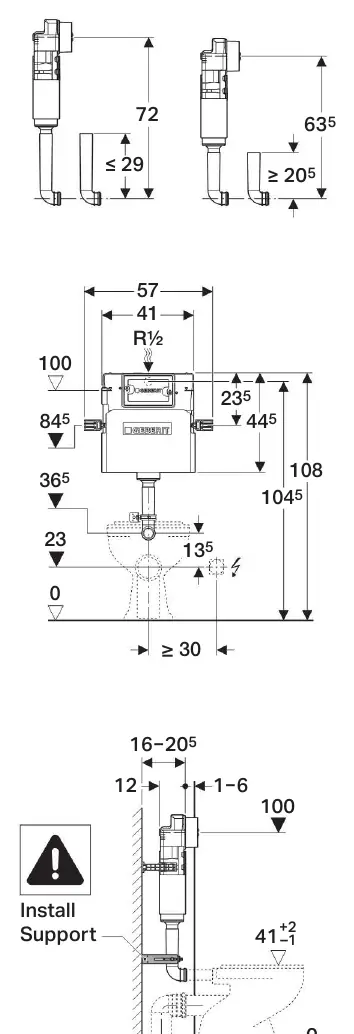

- Strona 3: Wymiary montażowe i schemat podłączenia odpływu

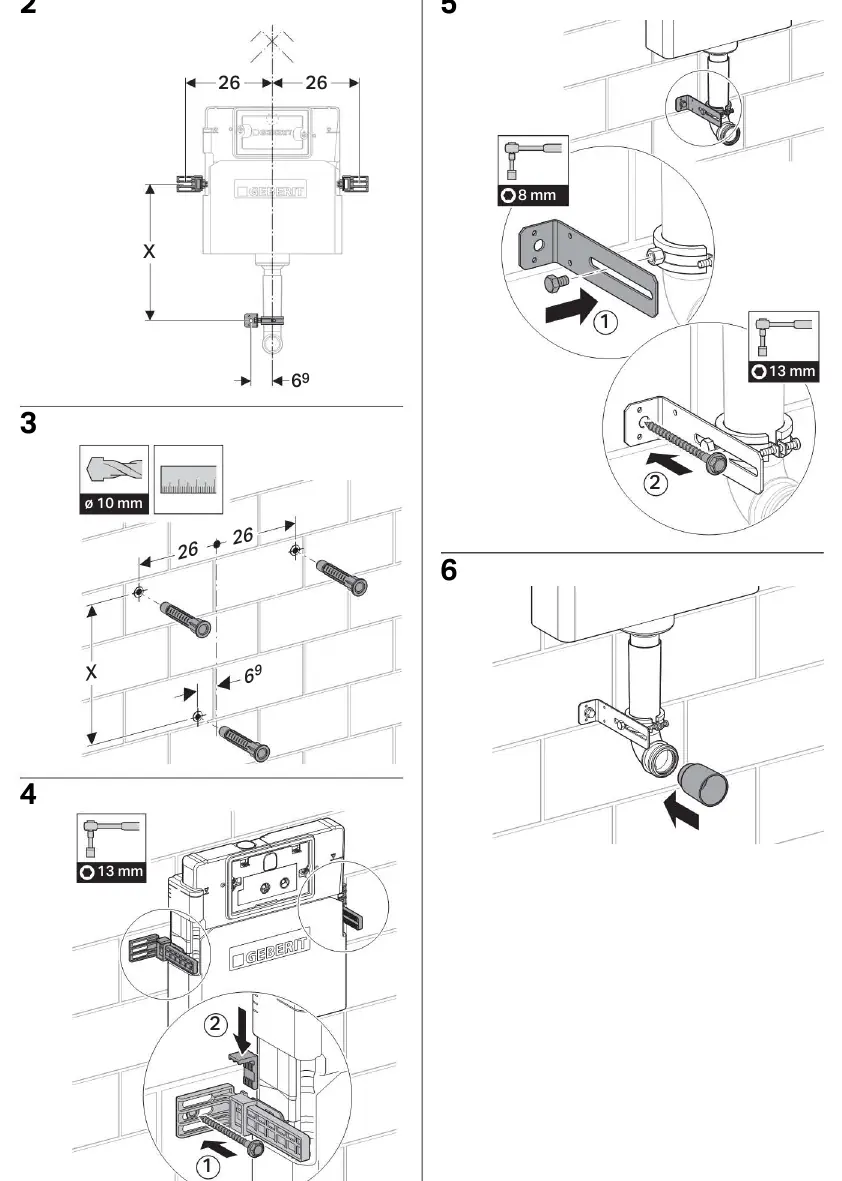

- Strona 4: Kroki wiercenia i mocowania stelaża do ściany

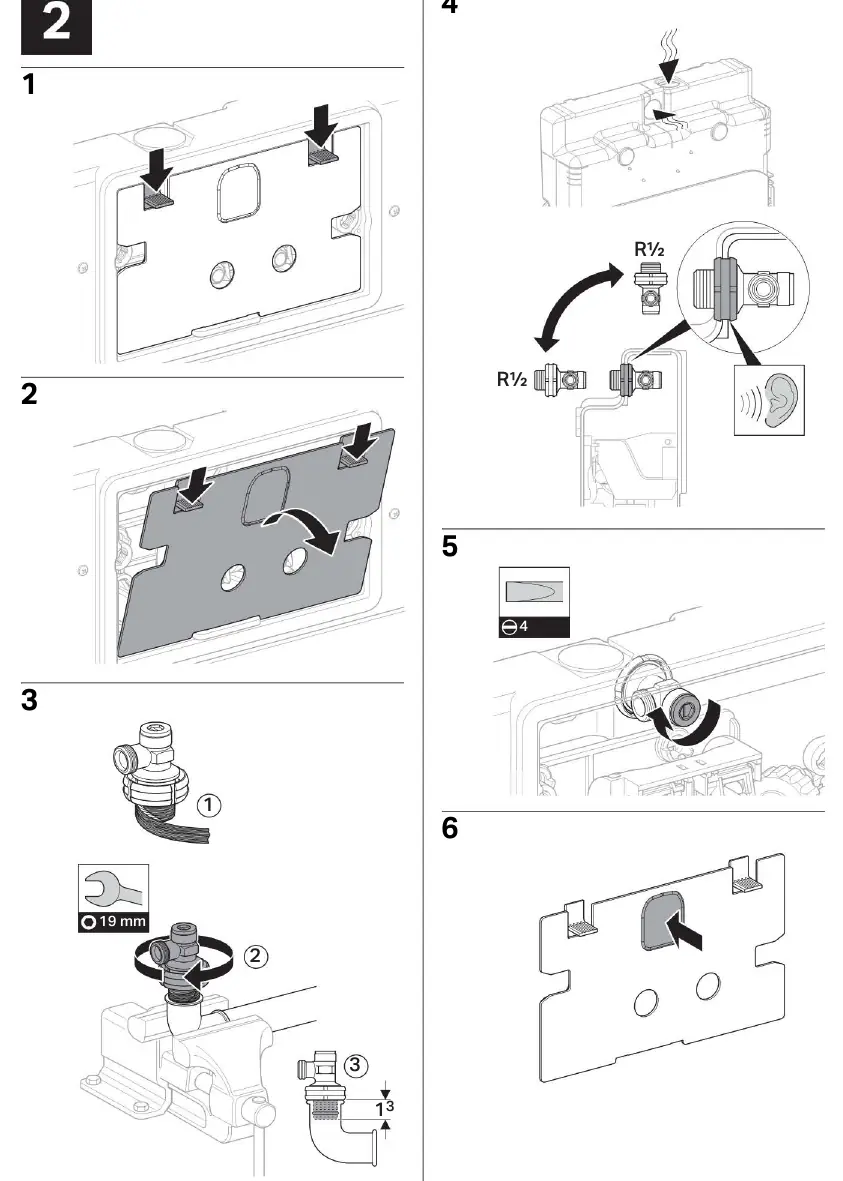

- Strona 5: Szczegółowy schemat podłączenia zaworu napełniającego
- Strona 6: Montaż ramki przycisku spłukującego
Zgodność modelu
- Produkt przeznaczony do zabudowy podtynkowej o głębokości 120mm.
