Instrukcja montażu modułu sanitarnego Geberit Monolith Plus
Kompletny przewodnik instalacji modułu sanitarnego Geberit Monolith Plus. Instrukcja zawiera szczegółowe kroki montażu, wytyczne dotyczące podłączenia wody i zasilania elektrycznego oraz ważne ostrzeżenia dotyczące bezpiecznej pracy z...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną instrukcją montażu modułu sanitarnego Geberit Monolith Plus. Dokumentacja skupia się na technicznym aspekcie instalacji, w tym na wymiarowaniu, podłączeniu wody, instalacji elektrycznej oraz bezpiecznym montażu płyty szklanej. Użytkownik końcowy powinien zapoznać się również z oddzielną instrukcją obsługi (nr 966.159).
Bezpieczeństwo i ostrzeżenia
Podczas montażu należy zachować szczególną ostrożność ze względu na elementy szklane:
- Ochrona oczu i dłoni: Zawsze używaj okularów ochronnych oraz rękawic odpornych na przecięcia.
- Ochrona szkła: Chroń krawędzie i powierzchnie szklane przed uszkodzeniem. Zabezpiecz płytę przed upadkiem.
- Montaż: Montuj ramkę montażową bez mechanicznych zniekształceń, aby uniknąć naprężeń w płycie szklanej.
- Komponenty: Używaj wyłącznie nieuszkodzonych części.
Przygotowanie i wymiary
Przed przystąpieniem do montażu należy sprawdzić wymiary instalacyjne. Strona 7 instrukcji zawiera szczegółowy schemat wymiarowania (X1, X2, Z, H), który jest kluczowy dla poprawnego dopasowania przyłączy wody i odpływu.
Podłączenie wody
Procedura podłączenia wody obejmuje:
- Demontaż zaślepek i przygotowanie przyłącza.
- Uszczelnienie i montaż zaworu kątowego.
- Przepłukanie instalacji wodnej przed ostatecznym podłączeniem (zalecane 10 sekund).
Podłączenie elektryczne
Instalacja elektryczna wymaga podłączenia zasilania do modułu. Należy postępować zgodnie ze schematami na stronach 15-16, upewniając się, że przewody są poprawnie poprowadzone i zabezpieczone przed uszkodzeniem.
Montaż końcowy
Po wykonaniu przyłączy należy zamontować ramkę montażową, a następnie płytę szklaną. Płyta musi być zabezpieczona zgodnie z procedurą opisaną na stronach 18-20, aby zapewnić stabilność i bezpieczeństwo użytkowania.
Praktyczna pomoc
Typowe problemy
Pęknięcie lub uszkodzenie szkła podczas montażu
Zawsze używaj rękawic ochronnych i okularów. Upewnij się, że ramka montażowa jest zamontowana bez naprężeń mechanicznych.
Niewłaściwe dopasowanie przyłączy
Sprawdź wymiary montażowe na stronie 7. Upewnij się, że wymiary X1, X2 oraz Z są zgodne z wymaganiami dla danego modelu.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są nieuszkodzone.
- Przygotuj niezbędne narzędzia: wiertarkę, klucze, okulary ochronne, rękawice.
- Zweryfikuj wymiary montażowe przyłączy wody i odpływu.
- Upewnij się, że instalacja elektryczna jest przygotowana zgodnie z wymogami.
- Przepłucz instalację wodną przed podłączeniem zaworu.
Ilustracje i schematy

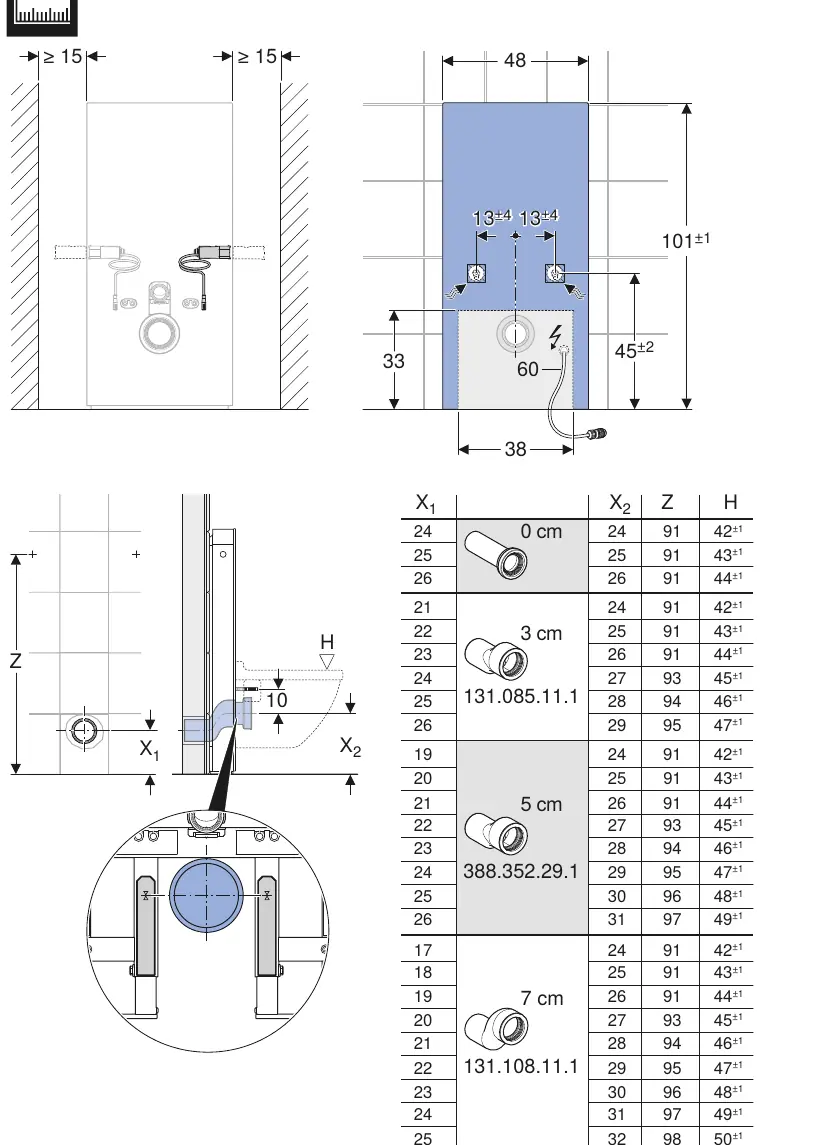

- Strona 7: Schemat wymiarowania dla poprawnego montażu.

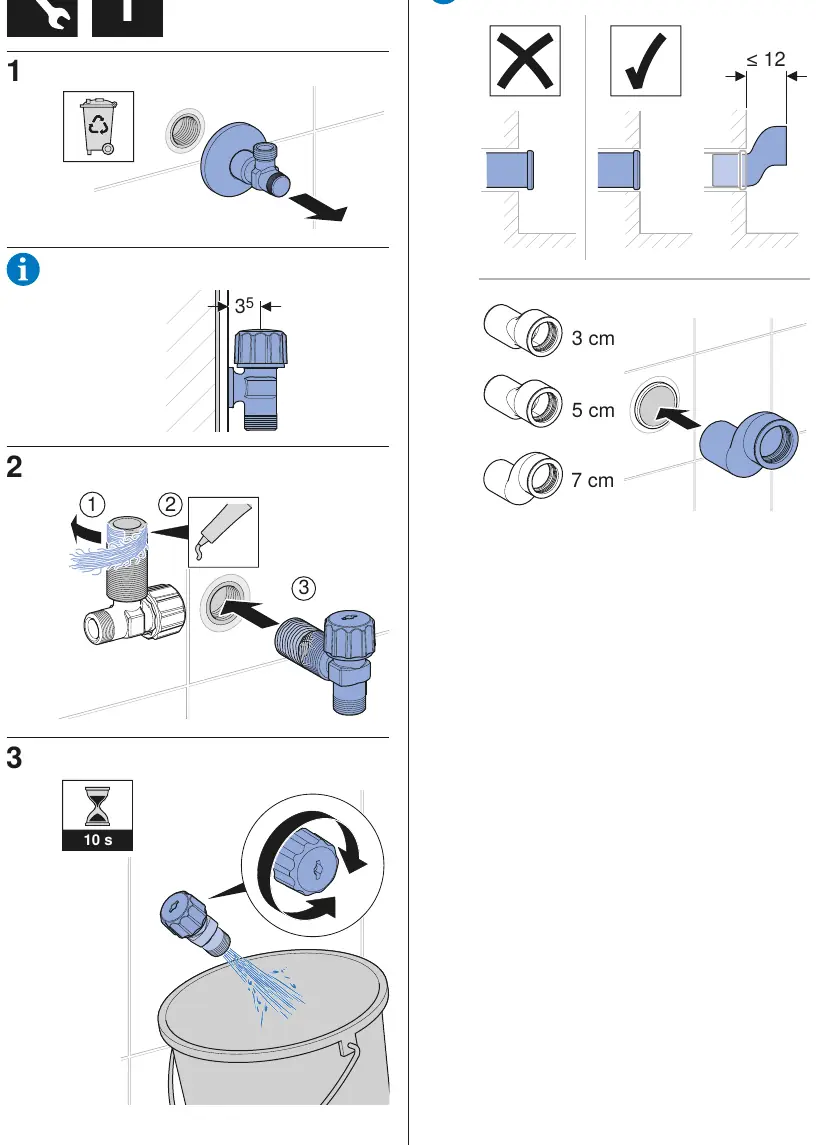

- Strona 8: Procedura podłączenia dopływu wody.

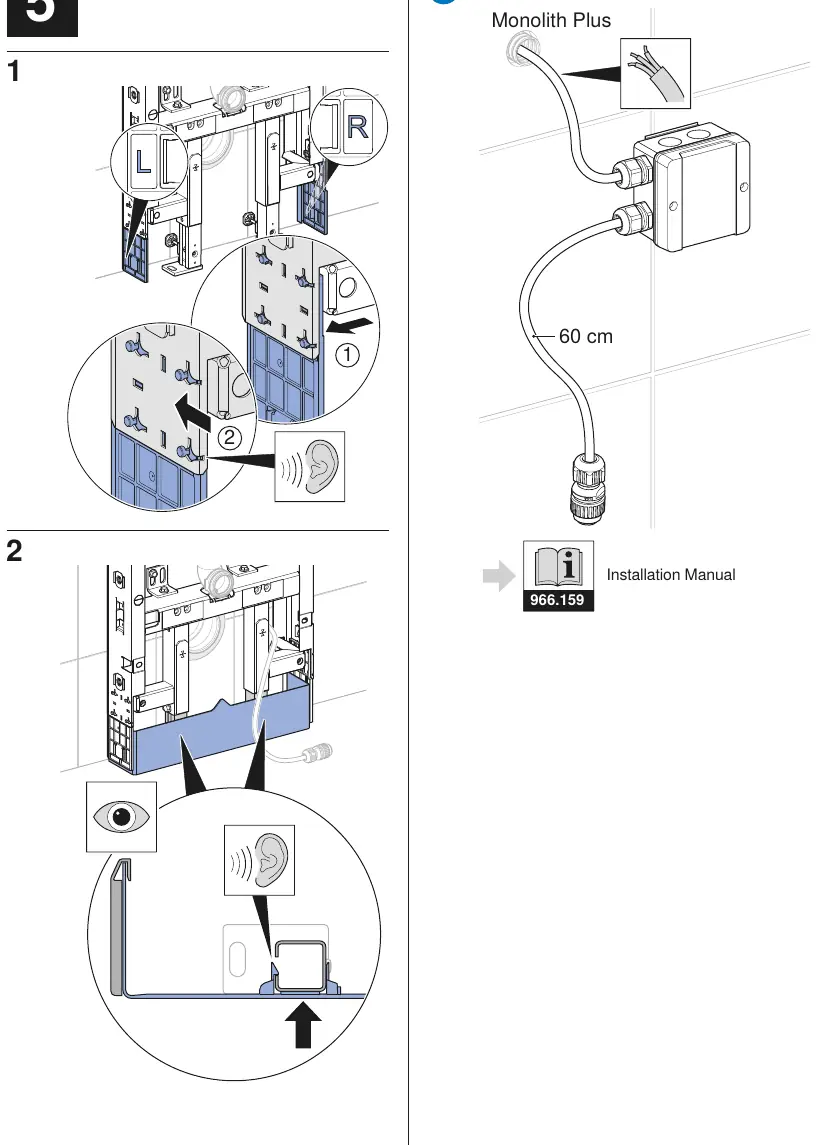

- Strona 15-16: Schemat podłączenia zasilania elektrycznego.

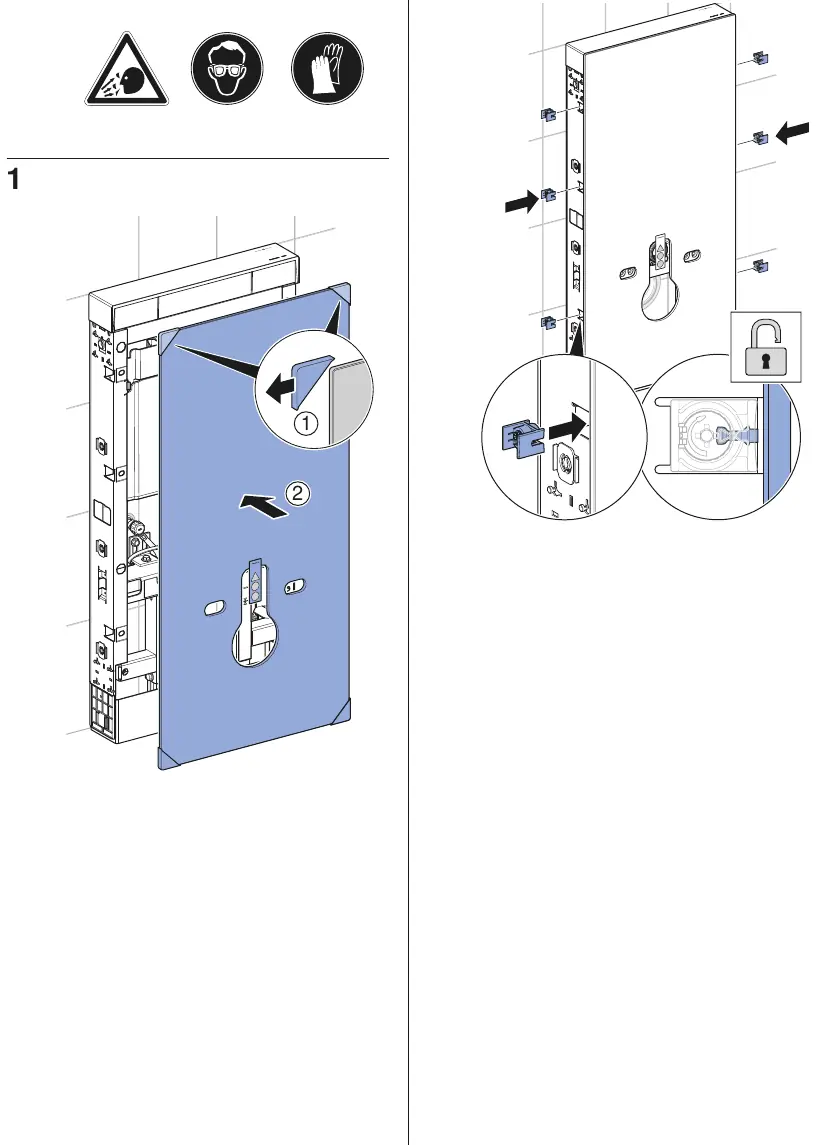

- Strona 18-20: Procedura montażu płyty szklanej.
Zgodność modelu
- Instrukcja dotyczy modelu Geberit Monolith Plus.
- Wymaga oddzielnej instrukcji obsługi (966.159) dla użytkownika końcowego.
