Instrukcja montażu odpływu liniowego Geberit CleanLine20

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu odpływu liniowego Geberit CleanLine20. Dokument opisuje dwie metody instalacji (A i B), które różnią się sposobem wykończenia i uszczelnienia w zależności od miejsca montażu. Kluczowym wymogiem technicznym jest zachowanie spadku powierzchni w zakresie 0-1% w kierunku odpływu, co zapewnia prawidłowe odprowadzanie wody.

Metody montażu

Instrukcja przewiduje dwa warianty instalacji:

• Metoda A: Przeznaczona do montażu z uszczelnieniem przyściennym. Wymagana wysokość montażowa wynosi 27-38 mm.
• Metoda B: Przeznaczona do montażu bezpośrednio w podłodze. Wymagana wysokość montażowa wynosi 15-27 mm.

Przygotowanie i montaż

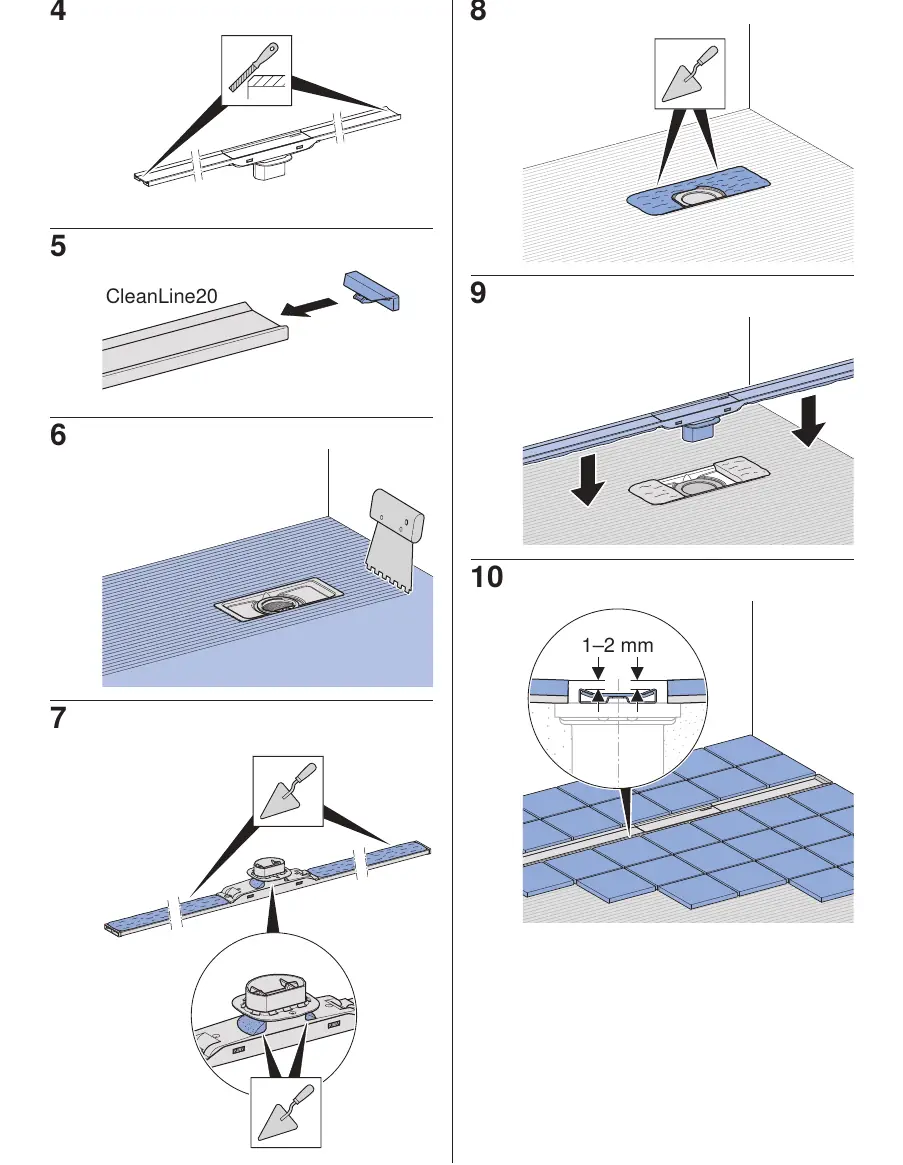

Proces instalacji obejmuje następujące etapy:

1. Przycięcie: Profil odpływu należy przyciąć do odpowiedniej długości zgodnie z wymiarami miejsca montażu.
2. Osadzenie: Odpływ należy osadzić w podłożu, dbając o stabilność konstrukcji.
3. Uszczelnienie: Należy wykonać uszczelnienie zgodnie z wybraną metodą (A lub B), stosując odpowiednie materiały budowlane.
4. Wykończenie: Po ułożeniu płytek należy zachować szczelinę 1-2 mm między płytkami a odpływem, którą następnie wypełnia się masą uszczelniającą (4-8 mm).

Konserwacja i czyszczenie

Odpływ został zaprojektowany z myślą o łatwej konserwacji:

• Demontaż pokrywy: Pokrywę odpływu można łatwo zdemontować, podważając ją, co umożliwia dostęp do wnętrza w celu usunięcia zanieczyszczeń.
• Czyszczenie: Regularne usuwanie osadów z syfonu zapobiega zatorom i nieprzyjemnym zapachom.
• Montaż pokrywy: Po wyczyszczeniu pokrywę należy wcisnąć z powrotem na miejsce, upewniając się, że jest stabilnie osadzona.
