Instrukcja obsługi generatora Generac 60 Hz Air-Cooled 8-22 kW
Szybki przewodnik po instrukcji obsługi generatora Generac 60 Hz (8-22 kW). Dowiedz się, jak bezpiecznie obsługiwać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy generatorów chłodzonych powietrzem Generac 60 Hz o mocy od 8 kW do 22 kW. Urządzenie jest przeznaczone wyłącznie do użytku zewnętrznego i automatycznego zasilania awaryjnego. Operator jest odpowiedzialny za przestrzeganie zasad bezpieczeństwa, regularną konserwację oraz kontakt z autoryzowanym serwisem w razie awarii.

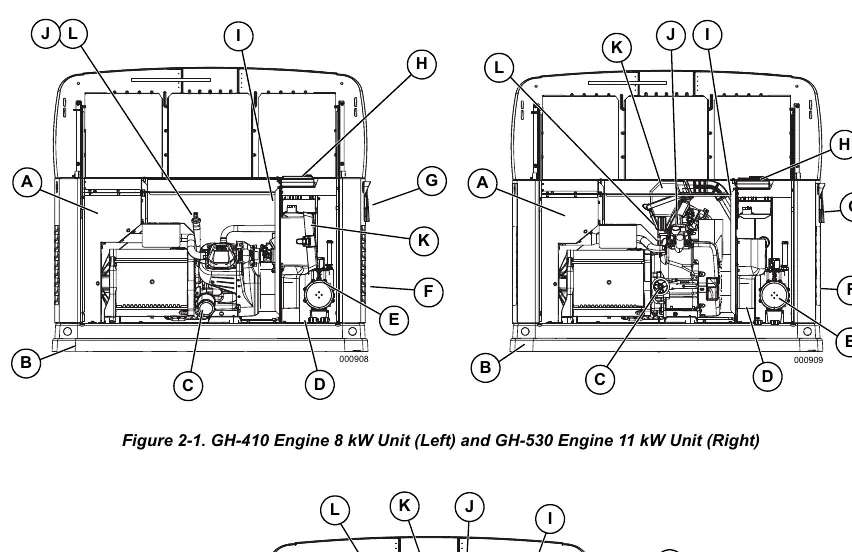

Opis urządzenia
Generator składa się z obudowy odpornej na warunki atmosferyczne, w której znajdują się kluczowe komponenty: silnik, alternator, układ paliwowy, akumulator oraz panel sterowania. Główne elementy to:
- Obudowa wydechu
- Podstawa kompozytowa
- Filtr oleju i wlew oleju
- Przedział akumulatora
- Regulator paliwa
- Panel sterowania
Bezpieczeństwo
Generator stwarza zagrożenia, których należy unikać:
- Zagrożenia wydechem: Silnik wytwarza tlenek węgla. Używaj generatora tylko na zewnątrz.

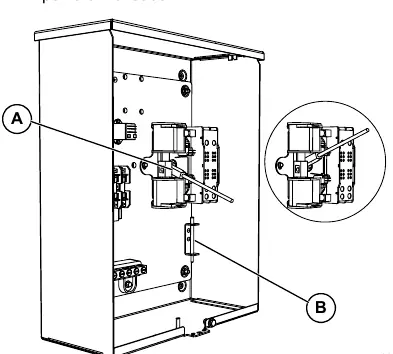

- Zagrożenia elektryczne: Nigdy nie podłączaj generatora do instalacji budynku bez profesjonalnego przełącznika zasilania (transfer switch).
- Zagrożenia pożarowe i wybuchowe: Paliwo jest wysoce łatwopalne. Nie blokuj wentylacji generatora.
- Części ruchome: Zachowaj ostrożność podczas pracy silnika.
Obsługa
Panel sterowania umożliwia wybór trybu pracy:
- AUTO: Pełna automatyzacja. Generator uruchamia się w razie awarii zasilania i wykonuje cykle ćwiczebne.
- OFF: Wyłącza silnik i blokuje automatyczne uruchamianie.
- MANUAL: Uruchamia silnik ręcznie. Przełączenie na zasilanie awaryjne następuje tylko w przypadku awarii sieci.
Generator posiada funkcję "Cold Smart Start", która dostosowuje czas rozgrzewania silnika do temperatury otoczenia.
Konserwacja
Regularna konserwacja jest kluczowa dla trwałości urządzenia:
- Harmonogram: Sprawdzaj poziom oleju przed każdym użyciem. Wymiana oleju i filtra wymagana po pierwszych 25 godzinach pracy, a następnie zgodnie z harmonogramem (co 200 lub 400 godzin).
- Filtr powietrza i świece zapłonowe: Wymieniaj zgodnie z harmonogramem serwisowym.
- Akumulator: Regularnie sprawdzaj stan naładowania i czystość zacisków.
- Luz zaworowy: Sprawdzaj i reguluj po pierwszych 25 godzinach, a następnie co 400 godzin.
Rozwiązywanie problemów
W przypadku wystąpienia alarmu, panel sterowania wyświetli odpowiedni komunikat. Aby wyczyścić alarm, naciśnij dwukrotnie przycisk ENTER, a następnie AUTO. Jeśli problem powraca, skontaktuj się z autoryzowanym serwisem.
Informacje o producencie
Generac Power Systems
Praktyczna pomoc
Typowe problemy
Silnik nie kręci
Sprawdź bezpiecznik 7.5A w panelu sterowania, stan akumulatora oraz połączenia kabli.
Silnik kręci, ale nie odpala
Sprawdź poziom paliwa, zawór paliwa, świece zapłonowe oraz luz zaworowy.
Brak zasilania AC
Sprawdź, czy główny wyłącznik automatyczny (MLCB) jest w pozycji ON.
Duże zużycie oleju
Sprawdź, czy silnik nie jest przelany olejem, sprawdź odpowietrznik silnika oraz szczelność uszczelek.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Upewnij się, że w promieniu 1 metra od generatora nie ma krzewów ani wysokiej trawy.
- Sprawdź, czy wloty i wyloty powietrza są drożne.
- Sprawdź, czy zawór paliwa jest otwarty.
- Upewnij się, że akumulator jest naładowany i podłączony.
- Sprawdź, czy przełącznik zasilania jest w odpowiedniej pozycji.
Parametry w praktyce
- Napięcie znamionowe
- 240V dla wszystkich modeli.
- Wymagania akumulatora
- Group 26R, 12V, minimum 540 CCA.
Ilustracje i schematy
- Panel sterowania: Wyświetlacz LCD, przyciski Auto/Off/Manual, przyciski nawigacyjne.
- Przedział boczny: Zawiera główny wyłącznik (MLCB) i wskaźniki LED.

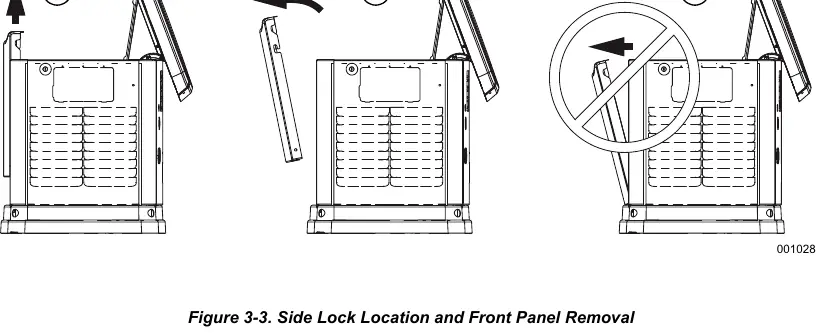

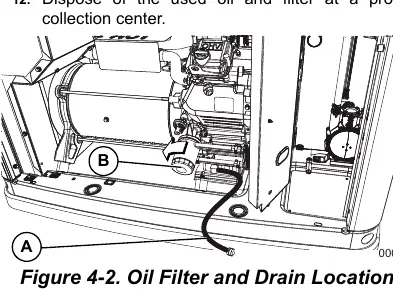

- Wymiana oleju: Wąż spustowy oleju znajduje się wewnątrz obudowy, dostępny po zdjęciu przedniego panelu.
- Regulacja zaworów: Wymaga zdjęcia pokrywy zaworów i użycia szczelinomierza.
Zgodność modelu
- Generator wymaga profesjonalnego przełącznika zasilania (transfer switch).
- Wymaga paliwa o odpowiedniej zawartości BTU (gaz ziemny lub propan).
- W temperaturach poniżej 0°C zalecany jest zestaw do pracy w niskich temperaturach (cold weather kit).
