Instrukcja obsługi automatycznego przełącznika zasilania Generac RTSY 100-200A

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy automatycznych przełączników zasilania (ATS) serii Generac RTSY o natężeniu 100A, 150A i 200A. Urządzenie służy do automatycznego przełączania zasilania z sieci energetycznej na generator w przypadku awarii sieci. Instalacja musi być wykonana zgodnie z lokalnymi przepisami elektrycznymi przez wykwalifikowany personel.

Bezpieczeństwo

• Przed przystąpieniem do prac upewnij się, że wszystkie źródła zasilania (sieć i generator) są wyłączone.
• Przełącznik jest przeznaczony wyłącznie do instalacji na zewnątrz (obudowa NEMA 3R).
• Nigdy nie pracuj przy urządzeniu, stojąc w wodzie lub boso.
• W przypadku porażenia prądem, natychmiast odłącz zasilanie i użyj nieprzewodzącego przedmiotu do uwolnienia ofiary.

Opis urządzenia

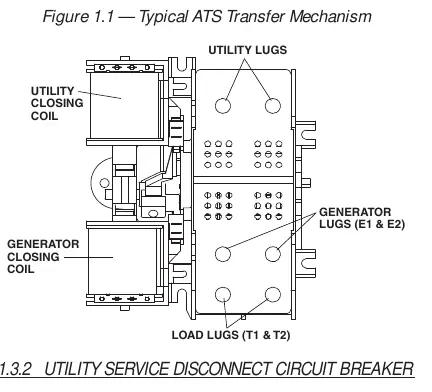

Przełącznik składa się z mechanizmu transferowego, wyłącznika głównego, przekaźnika sterującego oraz płyty sterowania przeciążeniem (OPCB). Płyta OPCB zarządza obciążeniami, odłączając je w przypadku spadku częstotliwości generatora (przeciążenia).

Instalacja

Montaż

Obudowa powinna być montowana pionowo na sztywnej konstrukcji ściennej. Należy wypoziomować punkty montażowe, używając podkładek w razie potrzeby.

Podłączenie zasilania

Przewody zasilania sieciowego należy podłączyć do wyłącznika głównego (Utility Service Disconnect). Przewody generatora podłącza się do zacisków E1 i E2, a przewody odbiorcze (Load) do zacisków T1 i T2. Należy użyć klucza dynamometrycznego do dokręcenia zacisków zgodnie z wartościami podanymi w instrukcji (np. 50 in-lbs dla 100A, 375 in-lbs dla 200A).

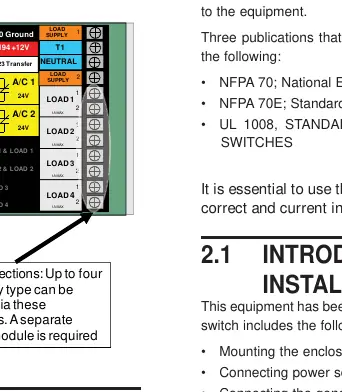

Płyta sterowania OPCB

Płyta OPCB pozwala na zarządzanie do 6 obciążeń (2 klimatyzatory i 4 inne). Obciążenia są podzielone na 4 poziomy priorytetu. W przypadku przeciążenia, OPCB odłącza wszystkie obciążenia, a następnie przywraca je sekwencyjnie (priorytet 1 po 5 minutach, kolejne co 15 sekund).

Obsługa

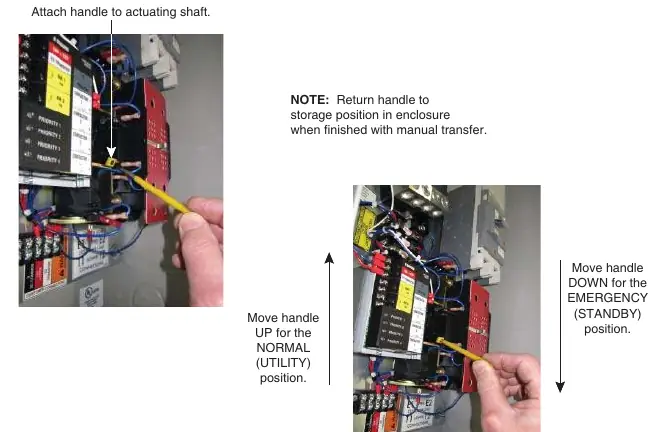

Obsługa ręczna

Do urządzenia dołączona jest manetka do obsługi ręcznej. Przed użyciem należy wyłączyć zasilanie sieciowe i generatora. Manetka w pozycji GÓRA łączy obciążenie z siecią, w pozycji DÓŁ z generatorem.

Testy funkcjonalne

Po instalacji należy przeprowadzić testy napięcia i częstotliwości bez obciążenia, a następnie testy pod obciążeniem. Należy również przetestować działanie płyty OPCB za pomocą przycisku TEST, aby upewnić się, że obciążenia są prawidłowo odłączane.
