Instrukcja obsługi lampy wiszącej JP-669-1

Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę wiszącą JP-669-1. Instrukcja zawiera schemat podłączenia przewodów, kroki montażu oraz wskazówki dotyczące bezpieczeństwa.

Spis treści

Najważniejsze informacje z instrukcji

Lampa wisząca JP-669-1 jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do jakichkolwiek prac montażowych lub konserwacyjnych, należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników, aby uniknąć ryzyka porażenia prądem. Producent zaleca, aby montaż został wykonany przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.

Zawartość zestawu

Wspornik montażowy (Mounting Bracket)
Śruby do puszki przyłączeniowej (Junction box screw)
Złączki przewodów (Wire connector)
Osłona podsufitki (Canopy)
Nakrętki dekoracyjne (Decorative nut)
Łańcuch (Iron chain sling)
Korpus lampy (Glass lamp body)

Montaż i instalacja

Dostosowanie wysokości: Przed montażem zmierz wymaganą wysokość od sufitu do lampy. Przełóż przewód zasilający przez łańcuch w kształcie litery S i zamocuj końce łańcucha do korpusu lampy oraz podsufitki.
Montaż wspornika: Wyłącz zasilanie. Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub. Upewnij się, że wspornik jest wyśrodkowany.
Podłączenie elektryczne: Połącz przewody zgodnie ze schematem:
- Biały przewód (N) lampy z białym przewodem (N) zasilania.
- Czarny przewód (L) lampy z czarnym przewodem (L) zasilania.
- Przewód uziemiający (G) lampy z przewodem uziemiającym (G) zasilania.
- Użyj dołączonych złączek przewodów.
Wykończenie: Umieść przewody wewnątrz podsufitki. Zamocuj podsufitkę do wspornika montażowego i zabezpiecz ją nakrętkami dekoracyjnymi.
Montaż żarówki: Wkręć odpowiednią żarówkę w oprawkę.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po montażu

Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy żarówka została poprawnie wkręcona.

Ryzyko porażenia prądem

Zawsze wyłączaj główne zasilanie elektryczne przed przystąpieniem do montażu lub konserwacji.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników
Przygotuj śrubokręt i miarkę
Upewnij się, że masz wszystkie elementy zestawu
Dostosuj wysokość lampy przed montażem

Parametry w praktyce

Zastosowanie: Tylko do użytku wewnątrz pomieszczeń (Indoor use only)

Ilustracje i schematy

Schemat pokazuje podłączenie przewodów: biały do białego (N), czarny do czarnego (L) oraz uziemienie (G) do uziemienia.

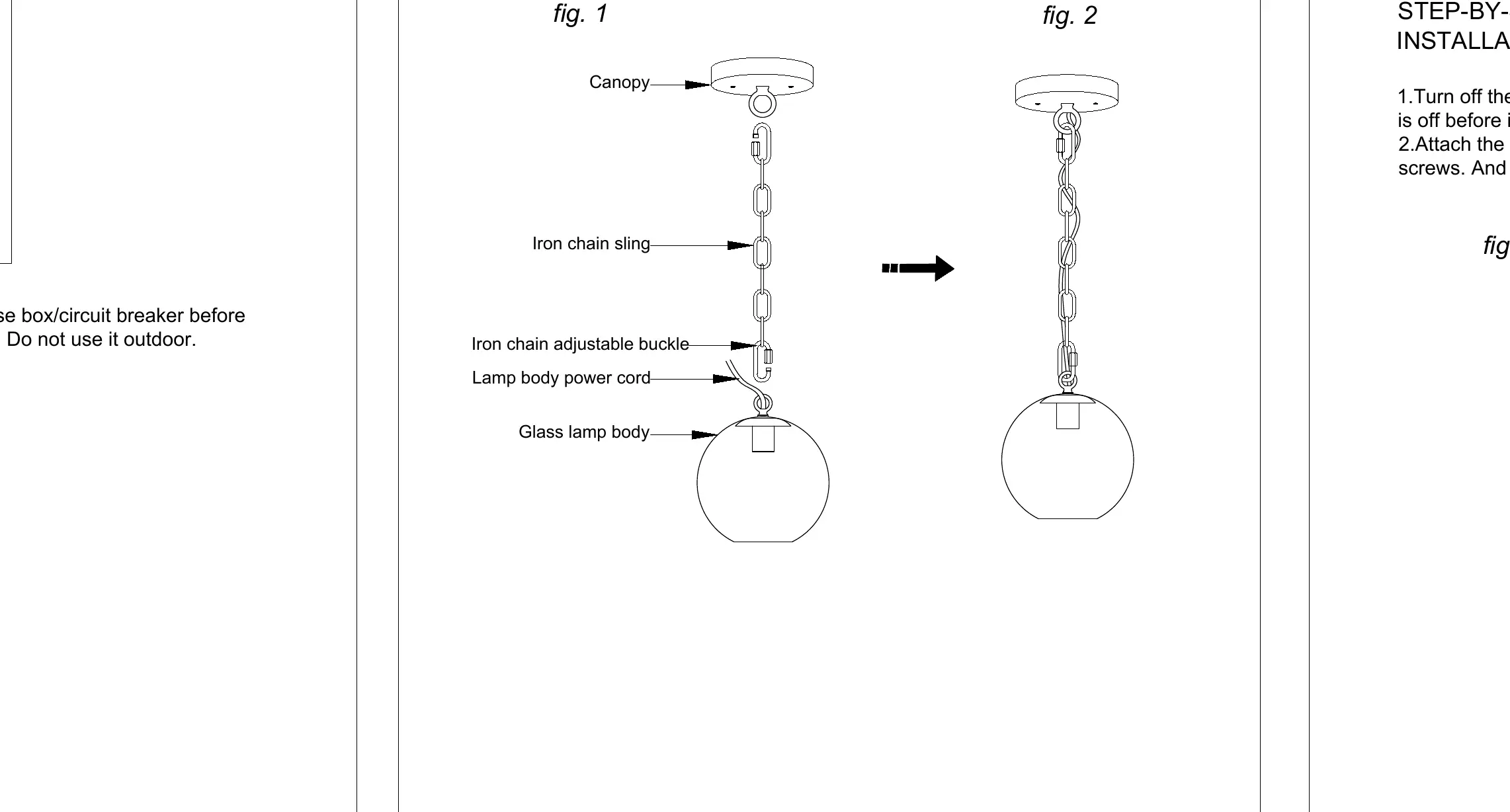

Rysunek montażowy ilustruje sposób prowadzenia przewodu zasilającego przez łańcuch w kształcie litery S.

Zgodność modelu

Produkt wymaga montażu do puszki przyłączeniowej w suficie.
