Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji radia samochodowego Generic 1080P. Instrukcja obejmuje schematy podłączenia zasilania, kamery cofania, akcesoriów audio oraz konfigurację oprogramowania rejestratora jazdy (DVR). Przed przystąpieniem do montażu należy zidentyfikować, czy zestaw wymaga użycia puszki Canbus.
Podłączenie kabli
Sposób podłączenia zależy od wyposażenia zestawu:

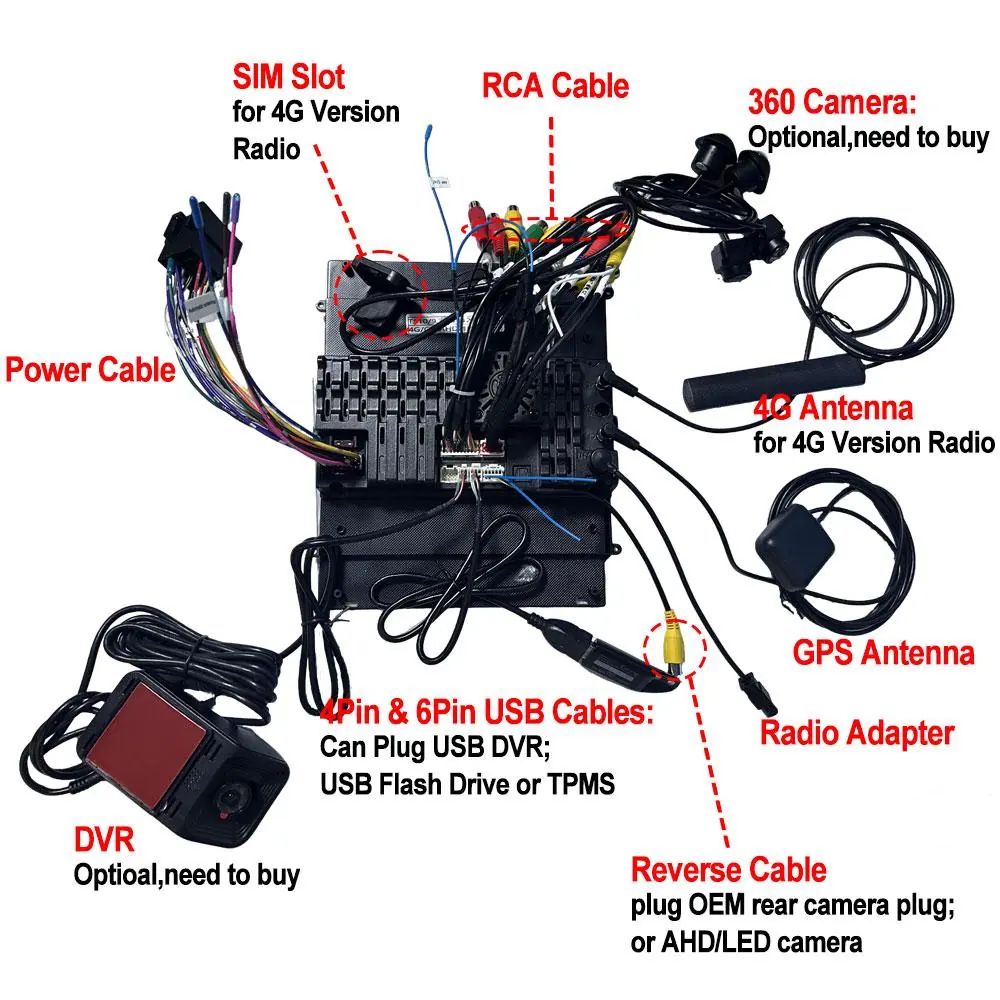

- Wersja bez puszki Canbus: Kable zasilające podłącza się bezpośrednio do wiązki radia.

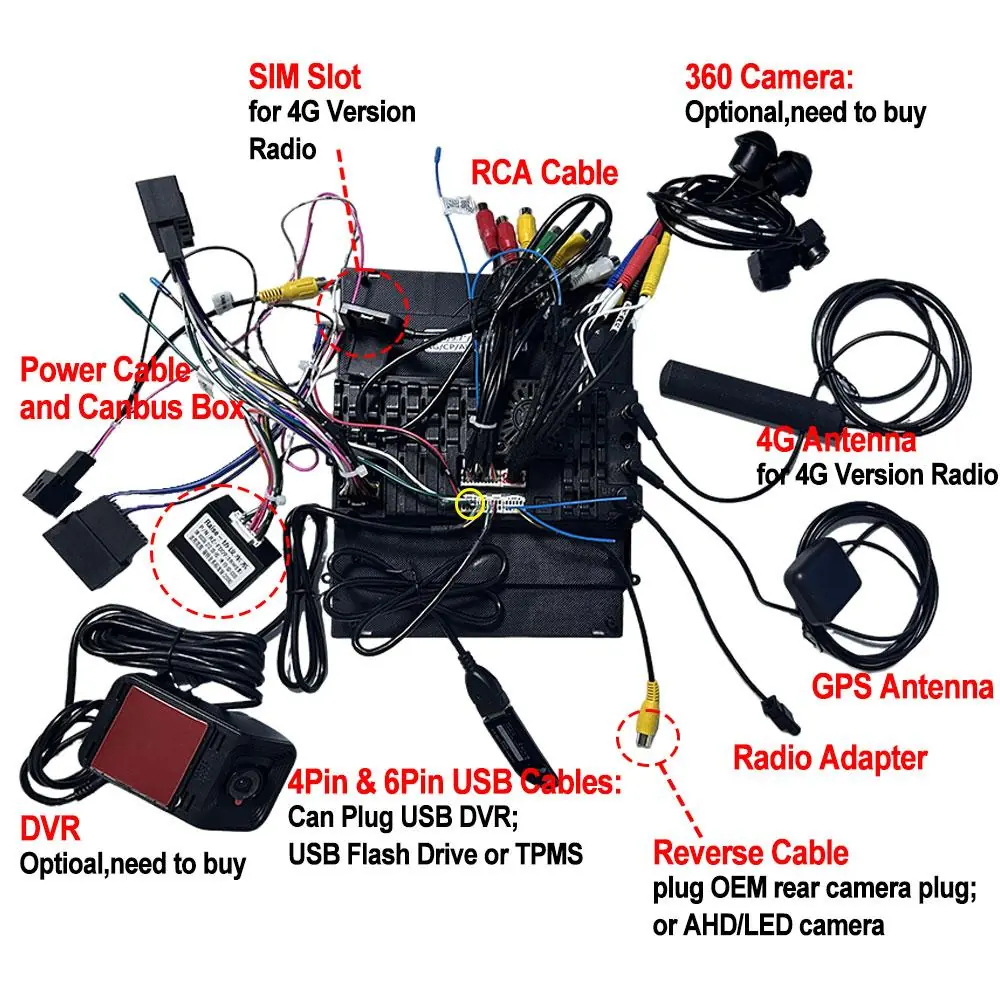

- Wersja z puszką Canbus: Należy wpiąć moduł Canbus w odpowiednie złącze w wiązce zasilającej.
W obu przypadkach dostępne są złącza dla: anteny GPS, anteny 4G (dla wersji 4G), kamery 360 (opcjonalnie), kabla RCA, kabli USB (4-pin i 6-pin) oraz kabla sygnałowego kamery cofania.

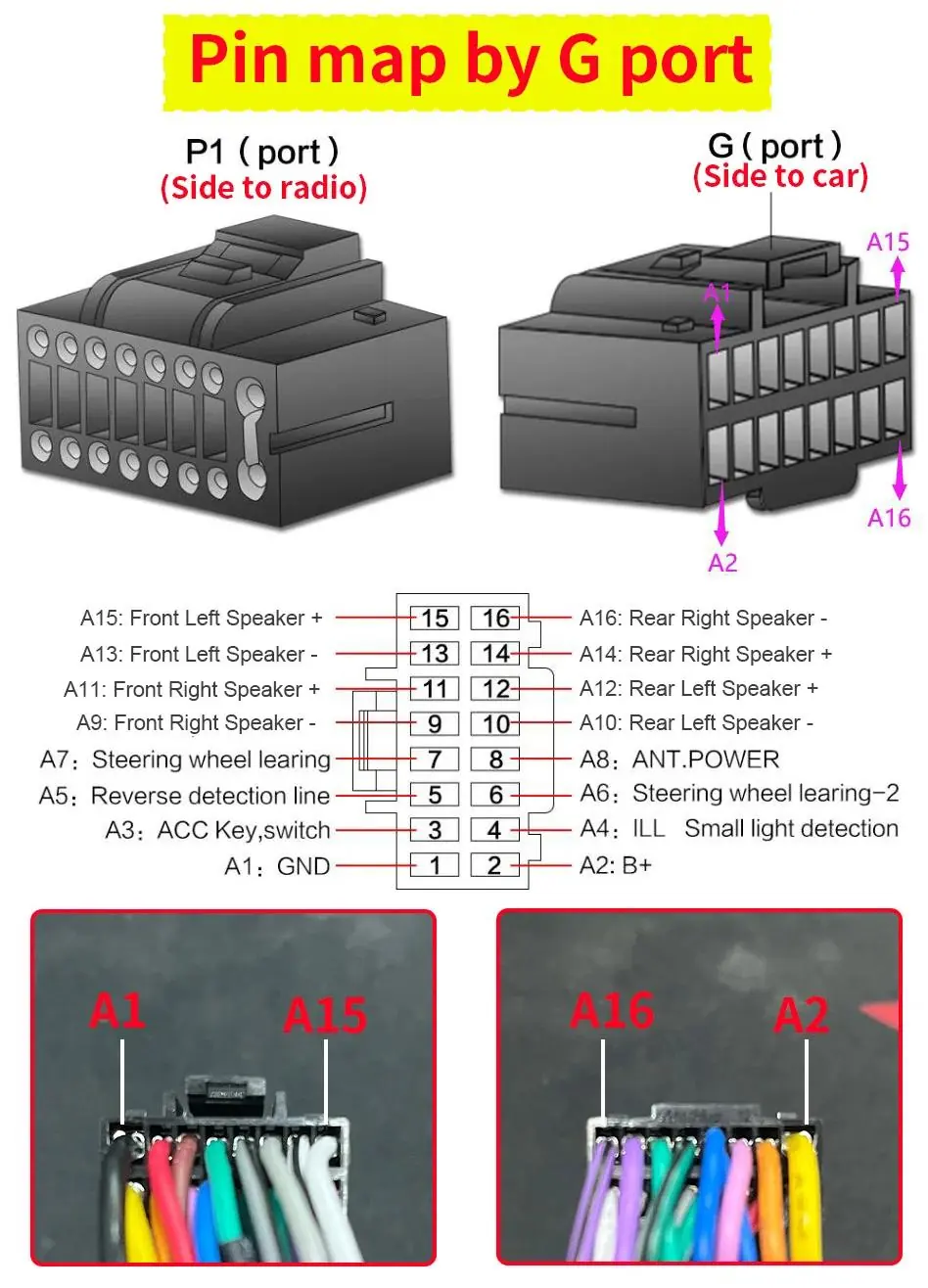

Definicja pinów zasilania
Główne złącze zasilania (port G) posiada następujące przypisanie pinów:
- 1: GND (Masa)
- 2: B+ (Zasilanie stałe)
- 3: ACC Key, switch
- 4: ILL (Detekcja świateł)
- 5: Reverse detection line (Sygnał wstecznego)
- 6: Steering wheel learning-2
- 7: Steering wheel learning
- 8: ANT.POWER
- 9-16: Obsługa głośników (Front/Rear, Left/Right)
Podłączenie kamery cofania
Procedura różni się w zależności od typu kamery i instalacji:

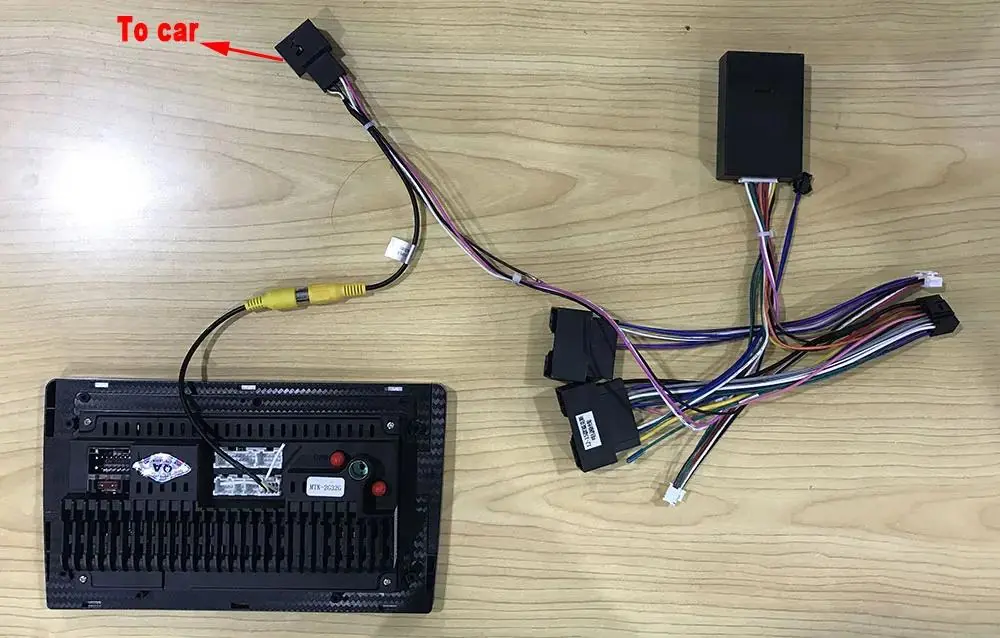

- Oryginalna kamera samochodowa: Podłącz zgodnie ze schematem, wykorzystując wsparcie kabla zasilającego.
- Kamera AHD (z Canbus): Wymaga połączenia odpowiednich przewodów sygnałowych.

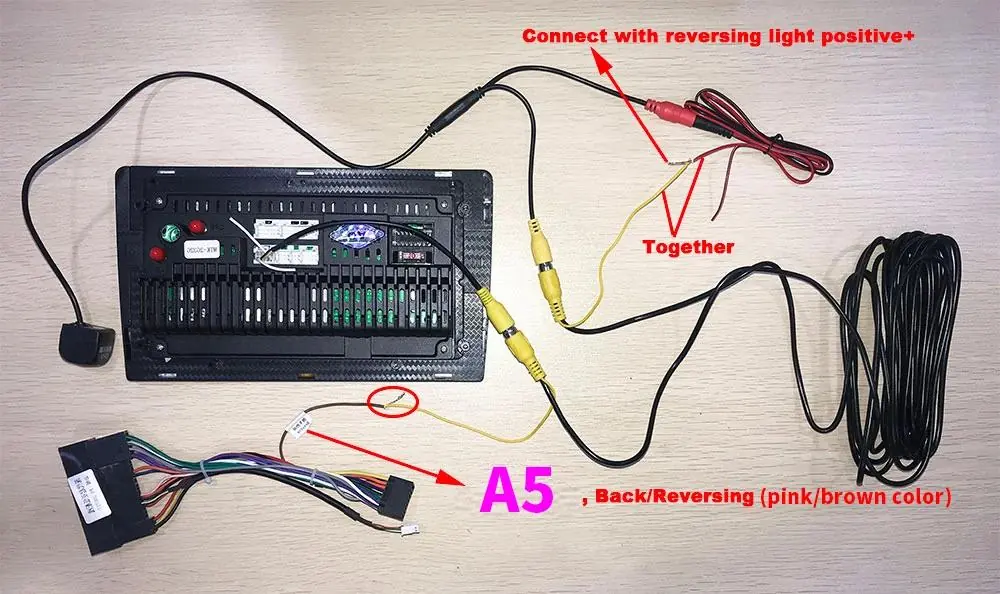

- Kamera AHD (bez Canbus): Wymaga połączenia kabla A5 (Back/Reversing - kolor brązowy/różowy) z przewodem zasilającym światło cofania.
Podłączenie akcesoriów
Radio umożliwia podłączenie dodatkowych urządzeń przez kabel RCA:

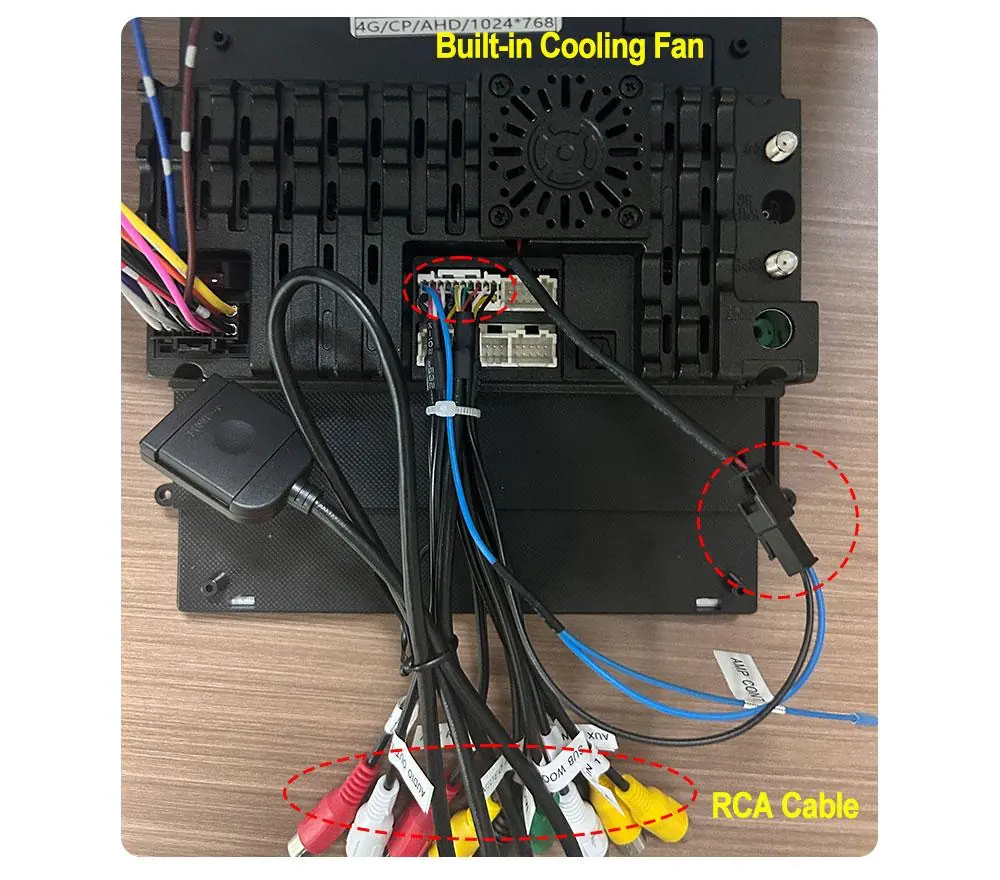

- Wentylator chłodzący: Podłącz wtyczkę wentylatora do dedykowanego złącza w wiązce RCA.
- Mikrofon zewnętrzny: Wepnij wtyczkę mikrofonu do złącza oznaczonego jako "MIC" w wiązce RCA.
- Subwoofer: Wepnij wtyczkę subwoofera do złącza oznaczonego jako "SUB WOOFER" w wiązce RCA.
Instalacja rejestratora jazdy (DVR)
Aby podłączyć rejestrator X5 1080P:
- Podłącz urządzenie DVR za pomocą kabla 6-pin USB.
- Uruchom aplikację "File manager" na radiu.
- Znajdź i zainstaluj plik "Fvdvr.apk".
Resetowanie ustawień
Aby przywrócić ustawienia fabryczne:
- Wejdź w Setting (Ustawienia).
- Wybierz System.
- Wybierz Reset factory.
- Wpisz kod: 7890.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Brak obrazu z kamery cofania
Sprawdź, czy kabel A5 (Back/Reversing) jest poprawnie podłączony do zasilania światła cofania.
Nie działa rejestrator jazdy (DVR)
Upewnij się, że używasz kabla 6-pin USB i zainstalowałeś aplikację Fvdvr z menedżera plików.
Brak dźwięku z subwoofera
Sprawdź, czy wtyczka subwoofera jest wpięta w odpowiednie złącze "SUB WOOFER" w wiązce RCA.
Przed użyciem
- Zidentyfikuj, czy Twój zestaw posiada puszkę Canbus.
- Sprawdź schemat pinów portu G przed podłączeniem zasilania.
- Upewnij się, że masz odpowiednie adaptery dla kamery cofania.
- Sprawdź, czy wszystkie wtyczki w wiązce RCA są dociśnięte.
Parametry w praktyce
- A5 (Back/Reversing)
- Kabel sygnałowy aktywujący kamerę cofania po wrzuceniu wstecznego biegu.
Ilustracje i schematy
- Schemat kabli bez Canbus pokazuje bezpośrednie połączenie zasilania.
- Schemat kabli z Canbus uwzględnia dodatkowy moduł komunikacyjny.
- Pin map pokazuje przypisanie pinów dla głośników i zasilania.
Zgodność modelu
- Wersja 4G radia wymaga podłączenia dedykowanej anteny 4G.
- Kamera 360 jest opcjonalna i wymaga osobnego zakupu.
- Rejestrator DVR wymaga instalacji dedykowanej aplikacji Fvdvr.
