Instrukcja obsługi sterownika laserów 20k Scanner Set

Kompletny przewodnik po konfiguracji i obsłudze sterownika laserów 20k Scanner Set. Dowiedz się, jak ustawić parametry, skonfigurować kanały DMX oraz obsługiwać menu urządzenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Urządzenie to sterownik do systemów laserowych. Instrukcja opisuje konfigurację potencjometrów, mapowanie kanałów DMX oraz obsługę menu ustawień. str. 1, 3, 5, 6

Najważniejsze czynności

Regulacja potencjometrów: Wymaga wiedzy o ich rozmieszczeniu na płycie. str. 1
Ustawianie adresu DMX: Użyj menu 'dxxx'. str. 5
Resetowanie: Naciśnij 'Reset' w menu, aby przywrócić parametry. str. 8

Problemy i rozwiązania

Brak reakcji LED

Naciśnij dowolny klawisz, aby powrócić do menu.

str. 5

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

Reset i inicjalizacja parametrów. str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	+15V/1.0A, -15V/0.5A	Zasilanie płyty	str. 1
Kąt skanowania	±20°	Zakres ruchu lasera	str. 1

Gdzie szukać w PDF

Opis potencjometrów i parametry str. 1
Schemat płyty str. 2
Tabela kanałów DMX str. 3, 4
Obsługa menu str. 5, 6, 7, 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje

Niniejsza instrukcja dotyczy sterownika laserów 20k Scanner Set. Urządzenie służy do precyzyjnego sterowania systemami laserowymi. Przed przystąpieniem do regulacji potencjometrów lub zmiany ustawień, należy zapoznać się z funkcjami poszczególnych elementów płyty sterującej.

Opis potencjometrów

Płyta sterująca posiada potencjometry służące do kalibracji. Uwaga: niektóre z nich są regulowane tylko fabrycznie.

IS (Input scale): Skala wejściowa (regulacja tylko fabryczna).
SG (Servo gain): Wzmocnienie serwo (moc sygnału sprzężenia zwrotnego dla kontrolera PID).
LFD (Low frequency damping): Tłumienie niskich częstotliwości (korekta przeregulowania).
HFD (High frequency damping): Tłumienie wysokich częstotliwości (korekta niedoregulowania).
LIN (Zero offset): Przesunięcie zera (elektryczne przesunięcie sterownika, regulacja tylko fabryczna).
PS (Position scale): Skala pozycji (zwiększa lub zmniejsza czułość wejściową komputera – nie zmieniać).

Parametry techniczne

Napięcie zasilania: +15V/1.0A, -15V/0.5A (opcjonalnie ±12V).
Rezystancja: 200K±1%Ω, 100K±1%Ω.
Sygnał wejściowy: ±5V, ±10V (opcjonalnie).
Temperatura pracy: 0–50°C.
Kąt skanowania: ±20°.
Odbicie lustra: >99% przy 45° (długość fali 400nm-680nm).
Wymiary płyty: 77.2mm x 58mm x 27.5mm.

Konfiguracja DMX

Urządzenie obsługuje sterowanie przez DMX. Poniżej wybrane funkcje kanałów:

Kanał 1: Wybór trybu (Laser OFF, Sound mode, Auto mode, Cartoon ROM/SD, Pattern ROM).
Kanał 2: Wybór koloru (Fixed Color, 7 color, Palette).
Kanał 3: Wybór wzoru (Pattern).
Kanał 4-5: Ruch pionowy i poziomy (Manual, Forward, Reversion).
Kanał 6-7: Przewijanie (Manual/Auto vertical/horizontal rolling-over).
Kanał 8: Obrót (Manual/Auto rotate).
Kanał 9: Zoom (Forward/Reversion/Alternates auto zoom).
Kanał 10: Rozmiar (Size).
Kanał 11: Efekty wyświetlania (Show, Brightened dot, Segmentation, Point Show).
Kanał 12: Rysunek (Drawing 1/2).

Obsługa menu

Menu obsługiwane jest za pomocą przycisków Function, Confirm, Up/Down. Kody menu:

Axxx: Prędkość auto (1-49).
Sxxx: Czas opóźnienia/prędkość aktywacji dźwiękiem.
dxxx: Adres DMX (1-512).
Lxxx: Wybór wzorów i animacji.
Vxxx: Numer wersji oprogramowania.
Ixxx: Przełączanie automatyczne (0-1).
nxxx: Ustawienia orientacji XY (1-8).
xCxx: Konfiguracja kanałów DMX.
txxx: Wzór testowy.

Resetowanie urządzenia

Aby zresetować i zainicjować wszystkie parametry przed ponownym uruchomieniem, należy w menu wybrać opcję resetowania (zazwyczaj dostępną przez przycisk Confirm przytrzymany przez 3 sekundy).

Praktyczna pomoc

Typowe problemy

Brak reakcji LED

Naciśnij dowolny klawisz, aby powrócić do bieżącego menu.

DMX nie działa poprawnie

Sprawdź adresowanie (dxxx) oraz czy sygnał DMX jest poprawnie podłączony.

Laser wyłączony

Sprawdź połączenie sygnału DMX lub ustawienia kanału 1.

Przed użyciem

Sprawdź napięcie zasilania (+15V/-15V lub ±12V).
Zidentyfikuj potencjometry na płycie przed próbą regulacji.
Upewnij się, że znasz funkcję każdego potencjometru.
Sprawdź, czy urządzenie jest w trybie Master/Slave (jeśli dotyczy).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Working temperature: Zakres temperatur pracy urządzenia (0-50°C).
Drive board size: Wymiary fizyczne płyty sterującej (77.2mm x 58mm x 27.5mm).

Ilustracje i schematy

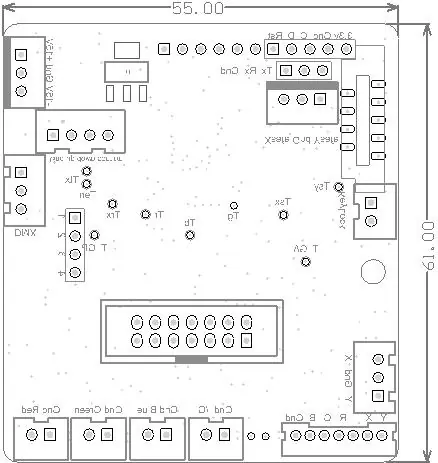

Schemat płyty głównej pokazuje rozmieszczenie złączy zasilania, DMX oraz punktów testowych i potencjometrów.

Zgodność modelu

Współpracuje z sygnałem DMX512.
Obsługuje lasery analogowe RGB oraz TTL.
