Instrukcja montażu uchwytu paneli Genie Panel Cradle

Najważniejsze informacje

Niniejszy dokument stanowi uzupełnienie instrukcji obsługi dla uchwytu paneli (Panel Cradle) przeznaczonego do montażu na wysięgnikach Genie. Zestaw o numerze 94493 umożliwia bezpieczne przenoszenie paneli na platformie roboczej. Przed przystąpieniem do prac należy upewnić się, że maszyna znajduje się na twardym, równym podłożu, a platforma jest w pozycji transportowej.

Kompatybilność i wymagania

Uchwyt jest zatwierdzony wyłącznie dla modeli wyposażonych w platformę o długości 6 stóp (1,8 m) lub 8 stóp (2,4 m). Wymagane jest stosowanie opon wypełnionych pianką.

Zatwierdzone modele obejmują serie S oraz Z, w tym m.in.: S-40, S-40 XC, S-45, S-60, S-65, S-80, S-85, SX-135 XC oraz Z-45/22, Z-45/25 RT, Z-45 FE, Z-60/34, Z-60/37DC, Z-62/40, Z-80/60. Szczegółowe numery seryjne dla poszczególnych modeli znajdują się w pełnej dokumentacji.

Zasady bezpieczeństwa

• Nie przekraczaj dopuszczalnego udźwigu platformy (łączna waga uchwytów, paneli, operatora i narzędzi).
• Maksymalny udźwig uchwytów wynosi 113 kg (250 lbs).
• Maksymalna wysokość paneli: 1,2 m (4 ft).
• Maksymalna powierzchnia paneli: 3 m² (32 sq. ft).
• Maksymalna prędkość wiatru: 6,7 m/s (15 mph).
• Waga zestawu uchwytów wynosi 13,6 kg (30 lbs).
• Użycie uchwytów może ograniczyć liczbę osób w platformie do jednej.

Montaż uchwytu paneli

1. Zainstaluj element haka (228849GT) przez otwory w podstawie uchwytu (228848GT).
2. Zaczep uchwyt o dolną rurę platformy w wybranym miejscu.
3. Zamontuj gumowe odbojniki (56934GT) w podstawie uchwytu i zabezpiecz je nakrętkami (jam nut oraz flange nut). Nie dokręcaj zbyt mocno.
4. Jeśli uchwyt nie jest montowany bezpośrednio na rurze wspornika podłogi, umieść rurę aluminiową (73463-1175GT) między uchwytem a podłogą platformy.
5. Włóż śrubę typu U-bolt (1251600GT) przez podłogę, wokół rury i do podstawy uchwytu, a następnie zabezpiecz nakrętką kołnierzową.
6. Naklej naklejkę ostrzegawczą (82487GT) na przód podstawy uchwytu.
7. Powtórz procedurę dla drugiego uchwytu.

Instalacja wyściółki i pasa

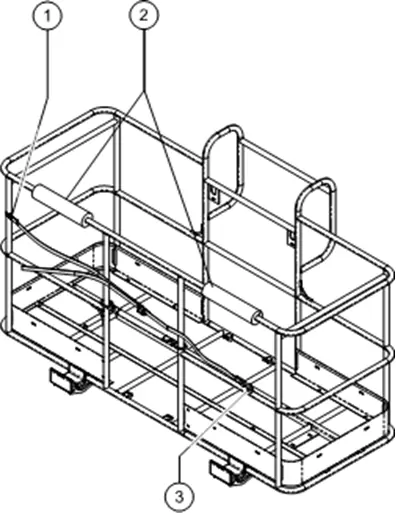

Zainstaluj dwa elementy wyściółki (88377-1400GT) na barierkach platformy, aby chronić panele przed kontaktem z metalem. Następnie zainstaluj zacisk (56424GT) na pionowej rurze barierki i przymocuj do niego zespół pasa (77664GT) za pomocą elementów złącznych. Pamiętaj, aby pas mógł swobodnie przesuwać się w górę i w dół po barierce.

Instrukcja obsługi

1. Zabezpiecz oba uchwyty na platformie.
2. Umieść ładunek tak, aby spoczywał w obu uchwytach.
3. Wyśrodkuj ładunek na platformie.
4. Zabezpiecz ładunek za pomocą pasa i mocno go zaciśnij.
